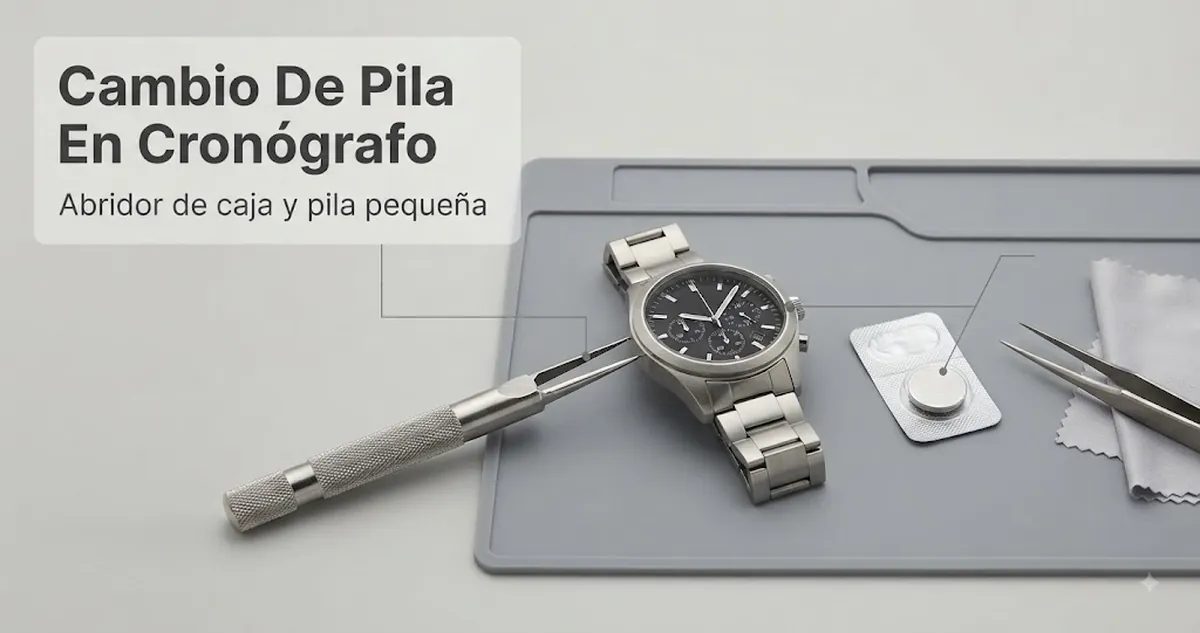

Preparación para cambiar la pila de un reloj cronógrafo de cuarzo para hombre con abridor de caja y pila pequeña

Cambio de pila en relojes cronógrafo de cuarzo para hombre

Un cambio de pila en un reloj cronógrafo de cuarzo para hombre consiste en retirar la pila agotada y colocar el tipo de pila indicado para ese reloj o movimiento de cuarzo, manteniendo el sellado de la caja y las piezas del movimiento. El código de pila correcto, el método de apertura de la tapa trasera y el requisito de resellado dependen del modelo; CASIO indica que el uso de un tipo de pila distinto al especificado para el reloj puede provocar un mal funcionamiento.

Una vez abierta la tapa trasera, los contactos de la pila, la junta, los pulsadores y las piezas del movimiento del cronógrafo deben mantenerse limpios y sin daños para que el reloj pueda probarse y resellarse correctamente. Citizen Watch indica que la apertura de la tapa trasera por cuenta propia puede permitir la entrada de polvo y dejar el sellado al agua incompleto, mientras que CASIO exige una comprobación de la resistencia al agua al cambiar la pila. CASIO recomienda sustituir las juntas del reloj aproximadamente cada 2 o 3 años en los modelos resistentes al agua que lo permitan, por lo que una junta dañada o envejecida puede convertir un simple cambio de pila en una tarea de resellado que es mejor dejar en manos de un profesional.

El punto de partida más seguro es identificar el código de la pila existente y la referencia del reloj o del movimiento antes de retirar la pila o tocar sus contactos.

El punto de partida más seguro es identificar el código de la pila existente y la referencia del reloj o del movimiento antes de retirar la pila o tocar sus contactos. Seiko indica a los propietarios que lean el código de calibre grabado en la tapa trasera y sigan las instrucciones para ese calibre, mientras que CASIO especifica que la pila de repuesto debe coincidir con el tipo de pila indicado para el reloj en concreto. Si no se puede identificar de forma fiable el código de la pila, la referencia del movimiento, el método de apertura de la tapa trasera o el requisito de sellado, deténgase antes de la sustitución y haga revisar el reloj por un profesional.

Tabla de contenidos

Alcance del cambio de pila en relojes cronógrafo de cuarzo para hombre

El alcance del cambio de pila en relojes cronógrafo de cuarzo para hombre se limita a un mantenimiento sencillo solo cuando la tarea consiste en colocar el tipo de pila indicado para el reloj, mantener el sellado de la caja y confirmar el funcionamiento normal del movimiento de cuarzo y del cronógrafo tras el montaje. CASIO especifica que la pila de repuesto debe ser del tipo indicado para el reloj en concreto y advierte que otro tipo de pila puede provocar un mal funcionamiento. El cambio sencillo abarca la identificación de la pila, el cambio de pila, el sellado de la caja y una comprobación del funcionamiento posterior al cambio, en lugar de una reparación interna del movimiento.

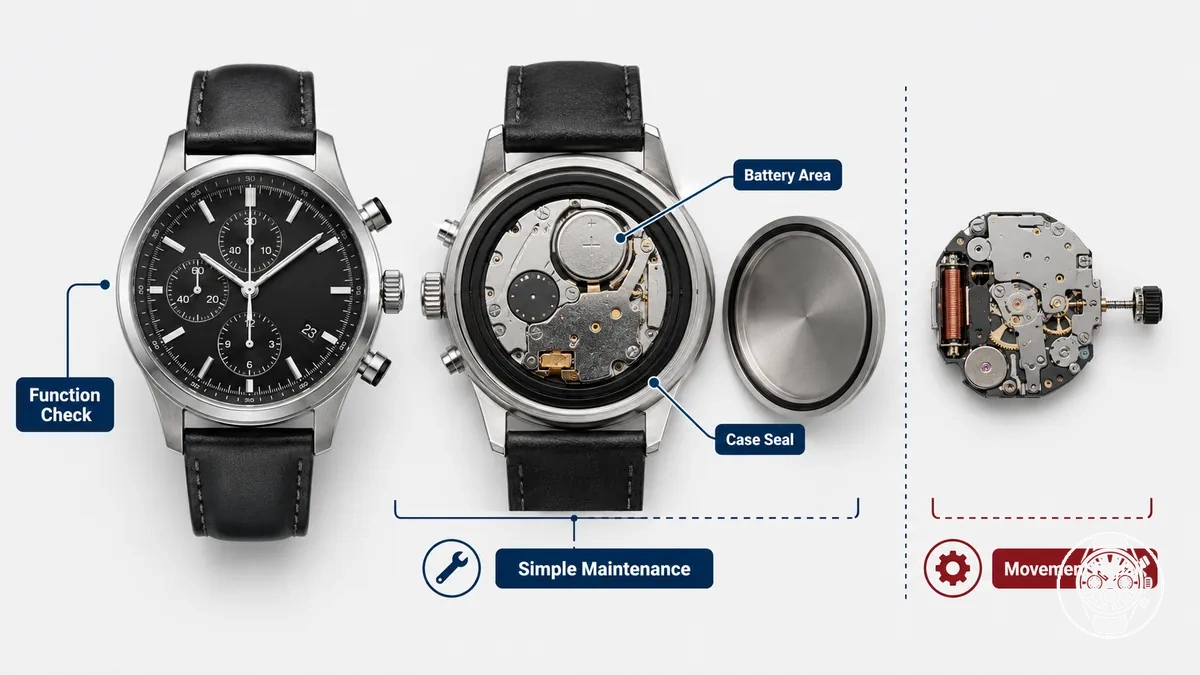

Reloj cronógrafo de cuarzo para hombre que muestra el alcance del cambio de pila con la tapa trasera y el área de la pila

Para los relojes cronógrafo de cuarzo para hombre, el límite entre el mantenimiento sencillo y la reparación del movimiento es si el usuario puede acceder a la pila indicada sin dañar el movimiento ni los contactos y puede restaurar el sellado de la caja correctamente. Citizen Watch indica que abrir la tapa trasera por cuenta propia puede permitir la entrada de polvo y puede dejar el sellado al agua incompleto, mientras que CASIO recomienda comprobar la resistencia al agua cada vez que se cambia la pila; estas condiciones hacen que el estado de la junta y la habilidad del usuario formen parte de la idoneidad del cambio. El acceso a la pila y el resellado correcto siguen estando dentro del alcance del cambio de pila, pero los contactos dañados, una función del cronógrafo que sigue fallando tras colocar la pila correcta, o un defecto interno del movimiento quedan fuera de este alcance. Cuando resolver la avería requiere trabajar en piezas del movimiento en lugar de en el acceso a la pila y el sellado de la caja, la tarea se convierte en reparación del movimiento y debe ser evaluada por un profesional.

Tipo de pila, tamaño y códigos equivalentes

La pila correcta para un cronógrafo de cuarzo es el tipo y tamaño de pila especificados por la referencia del reloj o movimiento, y el código de pila, la composición química, el voltaje y las dimensiones físicas se utilizan conjuntamente para determinar la compatibilidad. Los códigos equivalentes solo son adecuados para verificación cuando describen la familia de pilas requerida y la referencia del reloj o movimiento admite esa sustitución; utilice el código existente cuando sea posible.

Estos valores del fabricante muestran por qué el mismo voltaje no implica el mismo tamaño de pila, y el mismo diámetro no implica el mismo ajuste.

El código de pila puede distinguir pilas que comparten voltaje pero no tamaño: Energizer especifica su pila de óxido de plata 357/303 como IEC SR44 a 1,55 V nominales, con dimensiones estándar del sector de hasta 11,60 mm de diámetro y 5,40 mm de altura, mientras que Renata especifica su pila de óxido de plata 376/SR626W a 1,55 V y 6,80 mm de diámetro por 2,60 mm de altura. Panasonic especifica la pila de litio CR2016 a 3 V, 20,0 mm de diámetro y 1,6 mm de altura; sus datos de la serie CR también muestran que CR2016, CR2025 y CR2032 tienen un diámetro de 20 mm, pero alturas de 1,6 mm, 2,5 mm y 3,2 mm respectivamente. Estos valores del fabricante muestran por qué el mismo voltaje no implica el mismo tamaño de pila, y el mismo diámetro no implica el mismo ajuste. Una referencia cruzada alcalina debe usarse igualmente solo cuando la documentación del movimiento lo permita, en lugar de asumir que puede reemplazar una pila de óxido de plata especificada porque el voltaje nominal o las dimensiones parezcan similares.

Después de verificar el código, la composición química, el voltaje y el tamaño, las battery life expectations son un criterio aparte y no una prueba de que otra familia de pilas sea compatible.

Después de verificar el código, la composición química, el voltaje y el tamaño, las battery life expectations son un criterio aparte y no una prueba de que otra familia de pilas sea compatible. El tipo de pila, tamaño y códigos equivalentes se verifican mejor a partir de la marca de la pila de botón existente y la referencia del reloj o movimiento; la imagen siguiente muestra las marcas y las indicaciones de ajuste que deben comprobarse antes de usar la tabla de códigos.

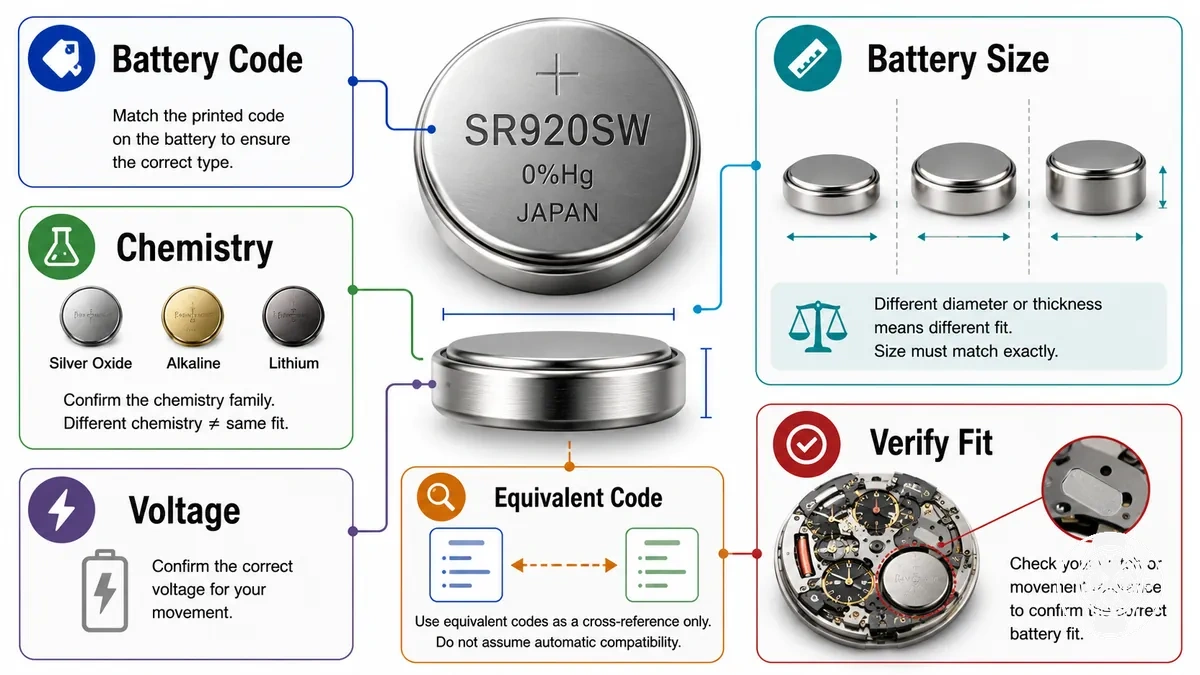

Marcas de pila de cronógrafo de cuarzo que muestran tipo, tamaño, voltaje y comprobaciones de códigos equivalentes
Código de pila Composición química Voltaje típico Precaución sobre códigos equivalentes Decisión de sustitución
376 / SR626W / SR66 Óxido de plata 1,55 V — Renata Renata especifica 6,80 mm de diámetro × 2,60 mm de altura; una pila de aspecto similar de 1,55 V con dimensiones diferentes no es del mismo tamaño. Utilice esta familia de pilas solo cuando el código existente o la referencia del movimiento especifique SR626W, 376, SR66 o una referencia cruzada admitida explícitamente.
357/303 / SR44 Óxido de plata 1,55 V — Energizer Energizer designa 357/303 como IEC SR44 y ofrece dimensiones estándar del sector de hasta 11,60 mm de diámetro × 5,40 mm de altura, por lo que el voltaje por sí solo no la hace equivalente a una pila de reloj más pequeña de 1,55 V. Utilice la familia SR44 solo cuando el código existente o la referencia del movimiento admita ese código y tamaño físico.
CR2016 Litio 3 V — Panasonic Panasonic especifica 20,0 mm de diámetro × 1,6 mm de altura; CR2025 y CR2032 comparten el diámetro de 20 mm, pero tienen 2,5 mm y 3,2 mm de altura, respectivamente. Utilice CR2016 solo cuando la referencia del movimiento especifique la familia CR2016 o una referencia cruzada admitida; la coincidencia del diámetro por sí sola no es suficiente.
Familia de pilas de botón alcalinas Alcalina No especificada para un cronógrafo de cuarzo en particular según la evidencia revisada Una referencia cruzada basada únicamente en el voltaje nominal o en el parecido físico no establece la composición química requerida ni la compatibilidad con el movimiento. Verifique la especificación exacta del movimiento antes de sustituir una pila de óxido de plata o litio especificada con una pila alcalina.

Lectura de la pila existente y la referencia del movimiento

La marca de la pila y la referencia del movimiento proporcionan dos criterios directos para confirmar la compatibilidad de la sustitución: utilice el código de la pila existente cuando la etiqueta de la pila ya sea legible, y verifique ese código con la referencia del manual para el movimiento identificado. Seiko Watch Corporation indica a los propietarios que identifiquen el código de calibre grabado en la tapa trasera y consulten las instrucciones para ese calibre, por lo que la información de la tapa trasera y la documentación del fabricante correspondiente son la fuente de evidencia más segura cuando no se puede leer la pila existente sin acceso adicional a la caja.

Marca de la pila del reloj existente y referencia del movimiento utilizadas para confirmar la compatibilidad de la sustitución

La etiqueta de la pila identifica el código de la pila existente, mientras que el sello del movimiento o la información de la tapa trasera identifican qué documentación del movimiento debe utilizarse para confirmar ese código, en lugar de tratar la pila instalada por sí sola como evidencia concluyente. Citizen Watch especifica que su número de caja comienza con 4 caracteres alfanuméricos que representan el número de movimiento, seguidos de 6 o más caracteres alfanuméricos; Citizen también indica que la posición del grabado difiere según el modelo y que los caracteres pequeños de la tapa trasera pueden ser difíciles de leer. En ese ejemplo documentado, el número de movimiento de 4 caracteres proporciona un criterio de consulta concreto para la referencia del manual correspondiente, mientras que un código de pila existente legible proporciona una comprobación de compatibilidad independiente. Si la marca de la pila o la referencia del movimiento son ilegibles, o la pila existente y la documentación del fabricante indican pilas diferentes, no deduzca la compatibilidad a partir de la marca poco clara; haga que un servicio de relojería profesional verifique la pila de repuesto necesaria.

Pilas de botón de óxido de plata, alcalinas y de litio

Las pilas de botón de óxido de plata, alcalinas y de litio son de composición química diferente, por lo que la sustitución en un cronógrafo de cuarzo debe coincidir con la composición química y el perfil de consumo especificados para el movimiento, en lugar de basarse únicamente en el ajuste físico. Murata especifica un voltaje nominal de 1,55 V para sus pilas SR de óxido de plata, 1,5 V para sus pilas LR de manganeso alcalino y 3 V para sus pilas CR de litio; Murata también describe las pilas de óxido de plata como de características de descarga estables, lo que hace que la estabilidad del voltaje sea relevante para la elección de la sustitución.

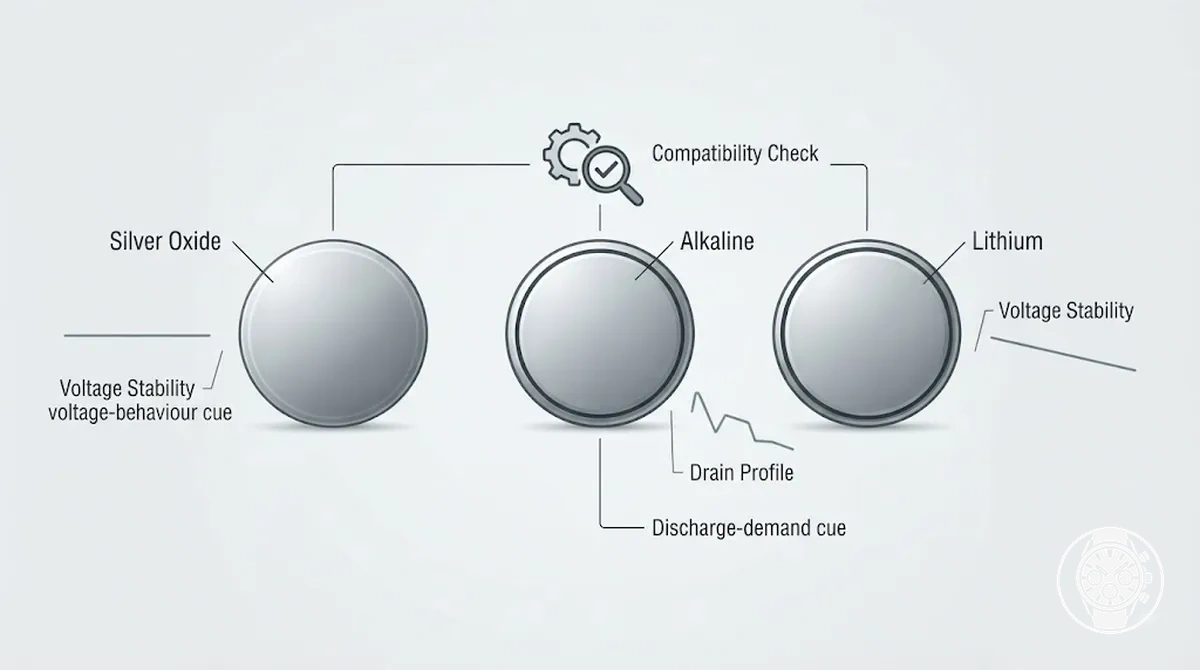

Comparación de pilas de botón de óxido de plata, alcalinas y de litio para la sustitución en cronógrafo de cuarzo
Composición química de la pila Función habitual Precaución principal Implicación para la sustitución
Óxido de plata (SR) Pilas orientadas a relojería con un voltaje nominal de 1,55 V; Murata describe su composición SR como de características de descarga estables. El perfil de consumo sigue siendo específico del movimiento. Energizer especifica su pila de óxido de plata 357/303 a 1,55 V para funcionamiento continuo de bajo consumo con demanda de alto pulso. Utilice la composición SR y la designación de consumo especificadas cuando el movimiento del cronógrafo de cuarzo requiera ese tipo de pila.
Manganeso alcalino (LR) Pilas de botón con un voltaje nominal de 1,5 V según Murata. El ajuste físico no establece un equivalente seguro: Murata especifica tanto SR44R como LR44R con 11,6 mm de diámetro × 5,4 mm de altura, mientras que sus voltajes nominales son de 1,55 V y 1,5 V respectivamente. Utilice una sustitución LR solo cuando la especificación del movimiento permita la composición alcalina y su perfil de consumo aplicable.
Litio (CR) Pilas tipo moneda con un voltaje nominal de 3 V según Murata. El voltaje nominal de 3 V difiere de las composiciones SR de 1,55 V y LR de 1,5 V, por lo que el parecido físico no establece la compatibilidad eléctrica. Utilice una pila de botón de litio CR solo cuando el reloj o movimiento en particular especifique el tipo de pila de litio correspondiente.

La comparación de composiciones químicas muestra por qué la sustitución sigue dependiendo del modelo incluso cuando dos pilas encajan físicamente en el mismo espacio. Por ejemplo, Murata especifica SR44R y LR44R con las mismas dimensiones de 11,6 mm × 5,4 mm pero con voltajes nominales de 1,55 V y 1,5 V respectivamente, mientras que Panasonic especifica su pila de litio CR2016 a 3 V y un consumo continuo estándar de 0,1 mA. Estas diferencias documentadas significan que las dimensiones, el comportamiento del voltaje, la composición química y el perfil de consumo requerido deben coincidir con la especificación del movimiento antes de que una pila físicamente similar pueda tratarse como un equivalente seguro para la sustitución de un cronógrafo de cuarzo.

Tipo de tapa trasera y método de apertura

El tipo de tapa trasera determina el método de apertura adecuado para un cronógrafo de cuarzo para hombre: una tapa a presión requiere hacer palanca en su borde o muesca prevista, mientras que una tapa de rosca o con muescas requiere un abridor que se acople de forma segura a los puntos de contacto diseñados de la tapa. La posición de la junta y el material de la caja afectan al riesgo de daño, ya que la herramienta de apertura debe mantenerse alejada del sello y colocarse de forma segura en la superficie de contacto prevista. Identifique el tipo de tapa trasera y sus elementos de acoplamiento antes de abrir.

Identifique el tipo de tapa trasera y sus elementos de acoplamiento antes de abrir.

Esslinger distingue entre tapas a presión, tapas de rosca identificadas por muescas en el perímetro y tapas sujetas con tornillos independientes; estas características visibles determinan el enfoque de herramienta aplicable. Una tapa a presión debe abordarse por su borde o muesca de apertura identificable con un cuchillo de caja, mientras que una tapa de rosca con muescas requiere un abridor cuyas patillas permanezcan asentadas en las muescas disponibles mientras se aplica presión de giro. En un reloj sellado, la junta ocupa la interfaz de sellado entre la caja y la tapa, por lo que un método de apertura que corte, pellizque, desplace o contamine esa junta crea un riesgo de resellado; una herramienta que resbale puede rayar o deformar el material de la caja en su punto de contacto. Si no se puede identificar el elemento de acoplamiento previsto, el abridor no puede mantenerse acoplado de forma segura o la tapa resiste la presión controlada de la herramienta, la tarea de apertura ha pasado de un acceso rutinario a la pila a una situación de riesgo de reparación.

La tabla de tapas traseras aplica esos criterios visibles sin tratar diferentes tapas de reloj como intercambiables.

Los criterios prácticos de selección son el sistema de retención, los puntos de acoplamiento visibles, la ubicación de la junta y el material de la caja en la zona de contacto de la herramienta. La tabla de tapas traseras aplica esos criterios visibles sin tratar diferentes tapas de reloj como intercambiables.

Tipo de tapa trasera Indicación visible Enfoque de herramienta Riesgo principal de daño
Tapa a presión Tapa a presión lisa con un borde, ranura o muesca en el borde identificable para la apertura. Use un cuchillo de caja o un abridor correspondiente solo en el elemento de apertura previsto y solo cuando su borde pueda colocarse de forma segura sin entrar en la zona de la junta o del movimiento. Una cuchilla que resbale o esté mal colocada puede rayar la caja, deformar la tapa o dañar la junta; si la característica de apertura no está clara, la apertura profesional evita crear un punto de contacto no deseado.
Tapa de rosca Tapa roscada diseñada para girar respecto a la caja; su patrón de contacto con la herramienta depende de la tapa del reloj en particular. Use un abridor de caja que coincida con el patrón de acoplamiento visible de la tapa y continúe solo mientras el abridor mantenga un contacto seguro bajo presión de giro controlada. Un acoplamiento deficiente puede marcar la tapa o la caja cuando el abridor resbala; la resistencia persistente con un ajuste seguro de la herramienta es un límite para el servicio profesional, no para aumentar la presión.
Tapa de rosca con muescas Dos o más muescas o ranuras en el perímetro proporcionan puntos de acoplamiento positivos para una llave de tapa trasera. Use un abridor de dos patillas, tres patillas o correspondiente solo cuando sus patillas se alineen con las muescas disponibles; DIY Watch Club señala que un abridor de tres patillas se acopla a una muesca adicional en comparación con un diseño de dos patillas. Las patillas desalineadas pueden salirse de las muescas y dañar la tapa o el material de la caja adyacente; deténgase si las patillas no pueden permanecer completamente asentadas mientras se gira la tapa.
Tapa sujeta con tornillos Cabezas de tornillo independientes son visibles alrededor de la tapa; Esslinger identifica esto como un método de retención distinto, no como una tapa de rosca. Use un destornillador de precisión que se asiente de forma segura en cada cabeza de tornillo en lugar de un abridor giratorio para tapas de rosca. Un destornillador que no ajuste bien puede dañar la cabeza del tornillo o el material de la caja circundante; deténgase si el destornillador no puede asentarse de forma segura.

Tapas a presión, de rosca y con muescas

Una tapa trasera de reloj cronógrafo de cuarzo para hombre se puede identificar localmente como tapa a presión cuando un borde o una ranura de apertura proporciona un punto de elevación, como tapa de rosca cuando las roscas sujetan la tapa para su extracción por giro, o como tapa con muescas cuando las muescas en el perímetro proporcionan un punto de contacto definido para un abridor. Watch Repair Talk distingue las tapas a presión por una ranura prevista para un cuchillo de caja y las tapas de rosca por características utilizadas para el acoplamiento de herramientas giratorias, y señala que una tapa de rosca también puede tener un exterior liso. La indicación visual es, por tanto, el punto de presión o acoplamiento previsto: borde para elevación controlada, o roscas y características de acoplamiento correspondientes para el giro.

El contraste local es la dirección y la ubicación del contacto de la herramienta: un punto de apertura reconocido de tapa a presión permite la elevación, mientras que una tapa de rosca o una tapa con muescas requiere un acoplamiento giratorio con las características correspondientes de la tapa. Por ejemplo, Watch Repair Talk documenta las tapas de rosca lisas como una excepción al patrón de acoplamiento visible habitual; si esa tapa roscada se identifica erróneamente como tapa a presión y se inserta un cuchillo de caja en un borde arbitrario, el intento de elevación puede rayar la caja o dañar la interfaz de sellado en lugar de liberar las roscas.

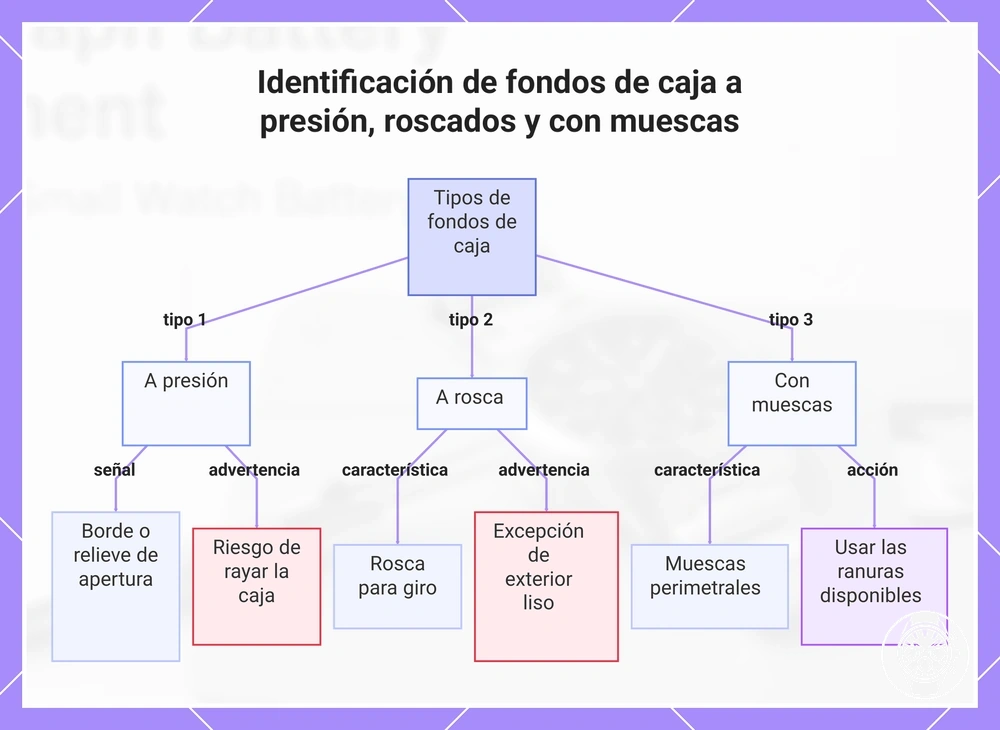

Este gráfico muestra los tres tipos principales de fondos de caja, sus características clave de identificación y advertencias importantes para evitar daños.

Este gráfico muestra los tres tipos principales de fondos de caja, sus características clave de identificación y advertencias importantes para evitar daños.

Identificación de fondos de caja a presión, roscados y con muescas

Cuándo no forzar una tapa trasera atascada

Deje de intentar abrir una tapa trasera atascada cuando la resistencia aumente mientras el acoplamiento de la herramienta se vuelva inseguro, la herramienta comience a resbalar o la caja o la tapa comiencen a deformarse. La evidencia revisada no establece ningún umbral universal de fuerza de apertura o par de apriete, por lo que el umbral práctico de parada es la pérdida observable de contacto seguro de la herramienta, daños visibles, corrosión en la unión o resistencia que impida una apertura controlada.

Considere las siguientes condiciones como señales de parada en lugar de motivos normales para aumentar la presión de apertura.

Considere las siguientes condiciones como señales de parada en lugar de motivos normales para aumentar la presión de apertura.

La resistencia por sí sola no establece si una tapa trasera atascada tiene una rosca agarrotada, corrosión, interferencia del sello, deformación u otra obstrucción, por lo que la decisión debe basarse en señales de parada observables en lugar de una causa asumida. Debido a que la evidencia revisada no proporciona un límite numérico general de fuerza o par de apriete para las tapas traseras de relojes cronógrafo de cuarzo para hombre, la continuación de la apertura no puede justificarse por mantenerse por debajo de un umbral de medición universal. Si no se puede mantener un acoplamiento seguro de la herramienta, la corrosión o deformación es visible, el sello de resistencia al agua está comprometido o la apertura controlada sigue obstruida, deténgase y utilice un servicio de relojería profesional para su evaluación.

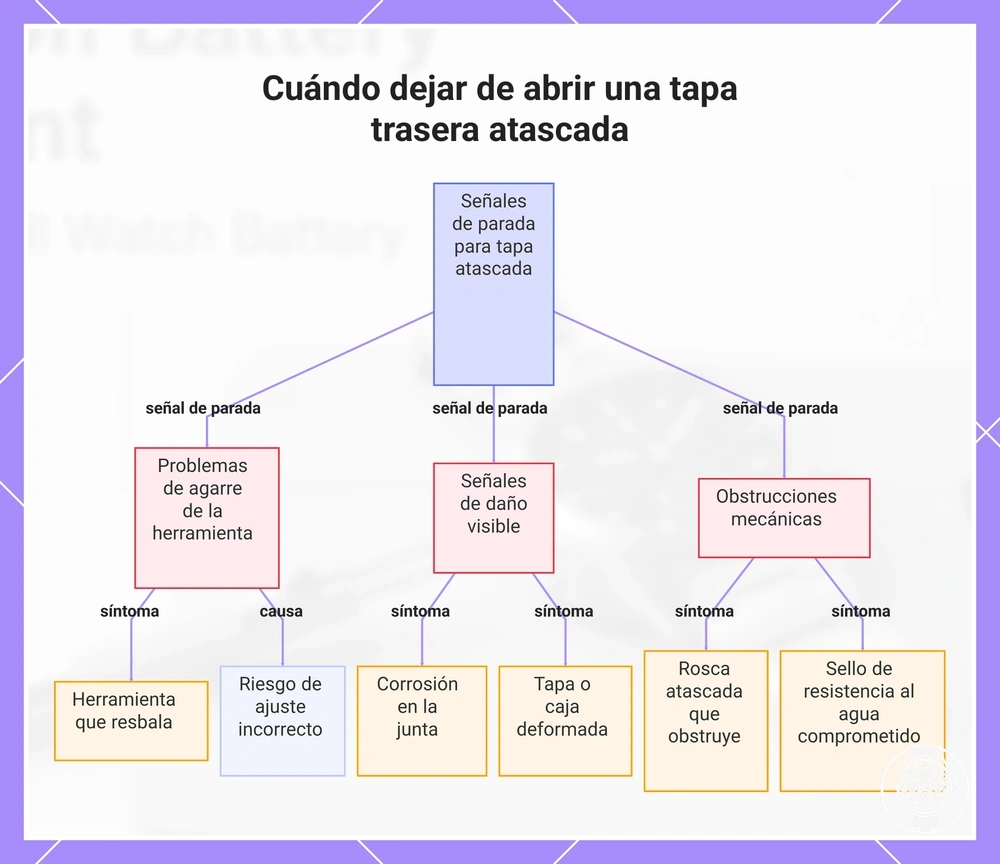

Este gráfico muestra las señales de parada observables que indican que debes dejar de intentar abrir una tapa trasera atascada y buscar servicio profesional.

Este gráfico muestra las señales de parada observables que indican que debes dejar de intentar abrir una tapa trasera atascada y buscar servicio profesional.

Cuándo dejar de abrir una tapa trasera atascada

Herramientas y piezas necesarias para el cambio de pila

Las herramientas para el cambio de pila de reloj deben cubrir cinco tareas: abrir y sujetar la caja, manipular la pila, controlar el polvo e inspeccionar piezas pequeñas, suministrar la pila correcta y resellar una junta en buen estado. El abridor de caja necesario depende del tipo de tapa trasera y del ajuste seguro de la herramienta, por lo que no todos los relojes requieren la misma herramienta de apertura.

La lista práctica agrupa la preparación por apertura, manipulación, limpieza e inspección, cambio de pila y sellado.

Prepare las herramientas y consumibles aplicables antes de abrir la caja para que el movimiento y la pila no tengan que permanecer expuestos mientras se buscan los elementos que faltan. La lista práctica agrupa la preparación por apertura, manipulación, limpieza e inspección, cambio de pila y sellado.

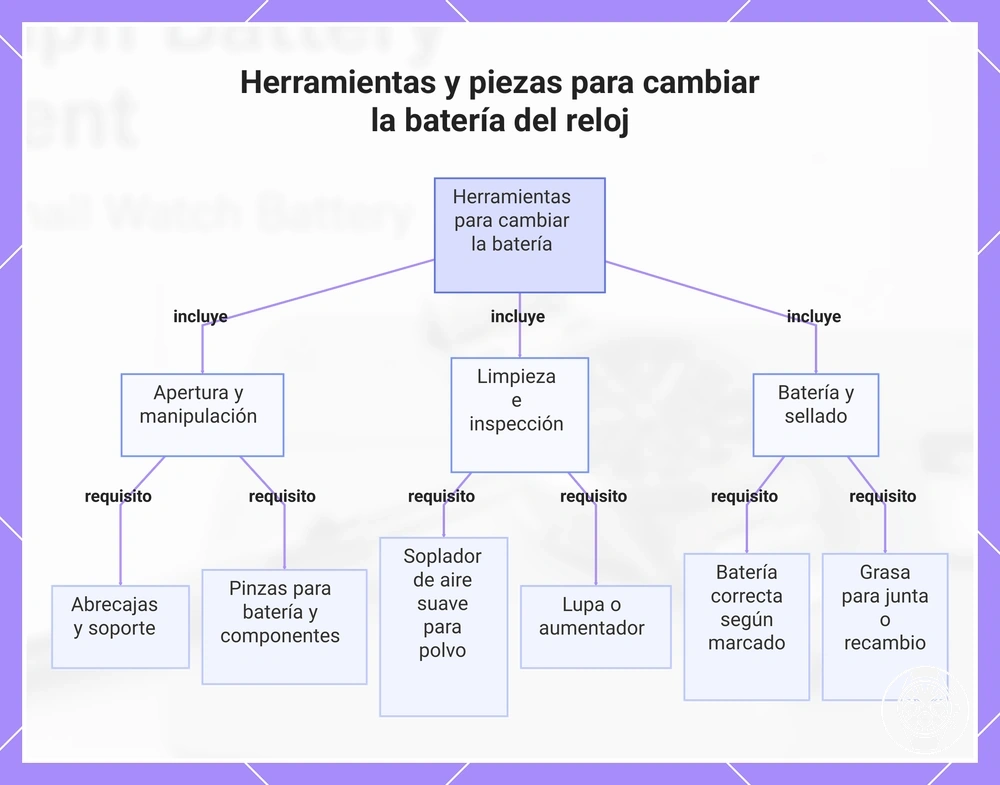

Este gráfico agrupa las herramientas y piezas necesarias para cambiar la batería de un reloj en tres áreas de preparación: apertura y manipulación, limpieza e inspección, y batería y sellado.

Herramientas y piezas para cambiar la batería del reloj

Cómo cambiar la pila y resellar la caja

Para cambiar la pila de un reloj cronógrafo de cuarzo para hombre, prepare un espacio de trabajo limpio, abra la tapa trasera con el abridor de caja correcto, retire los elementos de la pila anterior sin dañar los contactos, instale la pila nueva con la polaridad especificada, compruebe el funcionamiento del movimiento, inspeccione la junta y reselle la caja con su método de retención original. El procedimiento exacto de apertura, retención de la pila, reinicio y junta es específico del modelo; Citizen Watch indica que retirar la tapa trasera puede permitir la entrada de polvo y dejar el sellado al agua incompleto, por lo que deténgase si no se puede identificar la disposición específica del reloj o el procedimiento de sellado.

  1. Prepare el espacio de trabajo y el reloj. Mantenga la superficie de trabajo limpia y estable, retire la suciedad exterior suelta y tenga la pila de repuesto especificada y el abridor de caja listos antes de exponer el movimiento. Si el tipo de tapa trasera o su punto de acoplamiento previsto no están claros, deténgase antes de aplicar presión de apertura.
  2. Abra la tapa trasera. Utilice el método que coincida con la tapa identificada: levante solo en el punto de apertura designado de una tapa a presión aplicable, gire una tapa de rosca aplicable con un acoplamiento seguro, o utilice el destornillador que ajuste correctamente en una tapa de tornillos. Deténgase si la herramienta resbala, la caja comienza a deformarse o no se puede mantener un acoplamiento controlado.
  3. Retire la pila anterior y proteja los contactos. Anote el código de la pila existente, la polaridad y la disposición de retención antes de soltar la pila, luego mueva solo el clip, tornillo, aislante o contacto que requiera ese movimiento. No doble ni haga cortocircuito en los contactos; si no se puede identificar el sistema de retención, deténgase en lugar de forzar la pila hacia fuera.
  4. Instale la pila nueva. Coloque solo el tipo de pila especificado para el reloj o movimiento y reproduzca su polaridad y disposición de retención documentadas; CASIO indica que el uso de un tipo de pila distinto al especificado en las especificaciones del reloj puede provocar un mal funcionamiento. Como ejemplo específico de un modelo, el manual de Citizen YF10 especifica una pila de repuesto con el lado positivo (+) hacia arriba, pero esa orientación se aplica al YF10 y no debe generalizarse a otro movimiento de cuarzo.
  5. Compruebe el funcionamiento del movimiento. Con la pila nueva asegurada, confirme que la medición del tiempo se reanuda y pruebe las funciones del cronógrafo antes de cerrar la caja; realice un reinicio eléctrico o del movimiento solo cuando las instrucciones del fabricante correspondiente lo especifiquen. Si la pila de repuesto correcta está instalada pero el movimiento o el cronógrafo no responden según lo documentado, deténgase antes de pasar a un diagnóstico o reparación internos.
  6. Inspeccione la junta. Antes de resellar, verifique que la junta esté correctamente posicionada y no presente grietas, distorsión, contaminación o desplazamiento visibles. Citizen Watch indica que los relojes resistentes al agua utilizan juntas de sellado en áreas como la tapa trasera y que sus relojes con pilas reemplazables tienen sus juntas de resistencia al agua reemplazadas durante el cambio de pila; si no se puede confirmar la especificación o el estado correcto de la junta, deténgase y utilice un servicio profesional.
  7. Reselle la caja. Vuelva a colocar la tapa trasera utilizando su método de retención original, manteniendo la junta y las superficies de cierre libres de polvo y material extraño. El manual de Citizen YF10 requiere específicamente que su empaquetadura de goma de impermeabilidad esté correctamente posicionada antes de volver a colocar la tapa trasera, mientras que CASIO indica a los usuarios que soliciten una comprobación de la resistencia al agua cuando se cambia la pila; por lo tanto, cerrar la tapa trasera no es evidencia por sí misma de que el rendimiento de resistencia al agua declarado del reloj se haya restaurado.

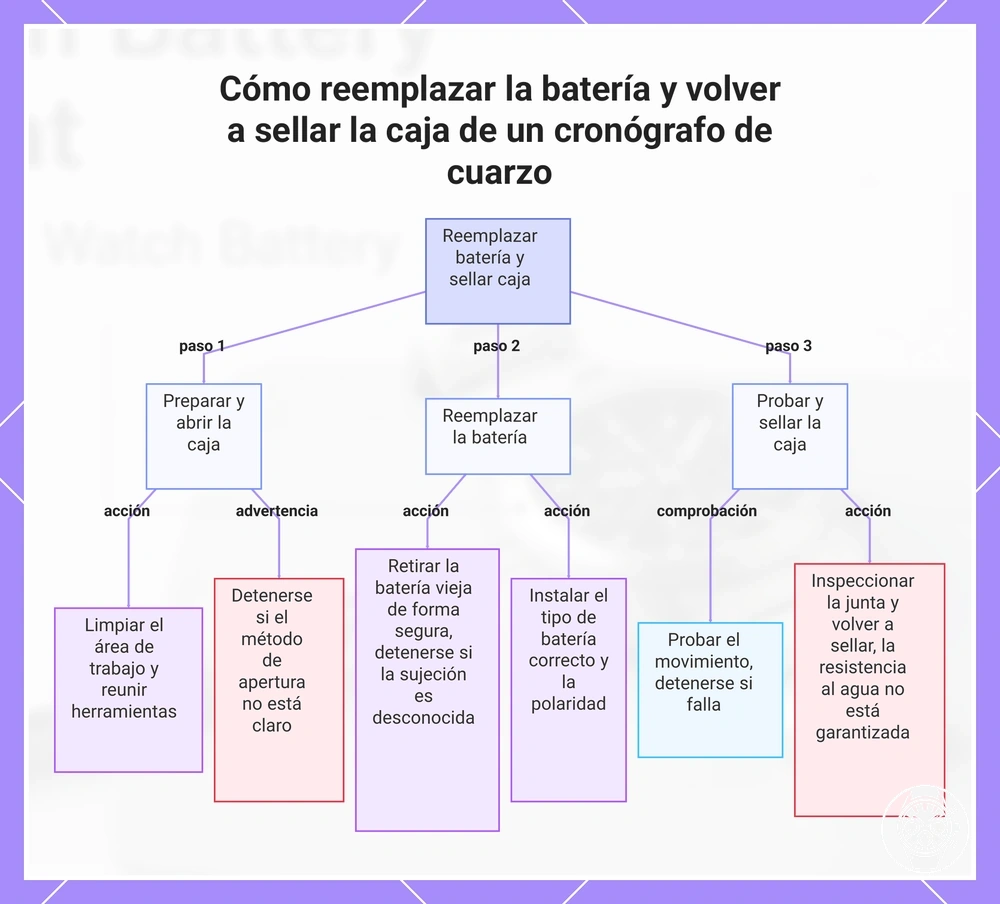

Este gráfico muestra los pasos principales, las comprobaciones y las advertencias para reemplazar la batería y volver a sellar la caja de un cronógrafo de cuarzo para hombre.

Cómo reemplazar la batería y volver a sellar la caja de un cronógrafo de cuarzo

Extracción de la pila anterior sin alterar los contactos

Extraiga la pila anterior solo después de identificar su orientación, la abrazadera o clip de retención de la pila, el resorte de contacto y cualquier aislante de plástico; utilice pinzas para controlar la pila sin usar los contactos como punto de apoyo. La trayectoria de liberación es específica del movimiento: el procedimiento de batería del Módulo 1633 de CASIO identifica un soporte de pila que debe retirarse antes que la pila anterior, por lo que las instrucciones del movimiento aplicable determinan cómo se libera una abrazadera o soporte, siendo la protección de los contactos la prioridad.

Sujete el reloj para que no se desplace, anote la orientación de la pila anterior antes de levantarla y mantenga cualquier aislante de plástico en su posición identificada, ya que estas piezas afectan a la disposición local de la pila y los contactos. El procedimiento del Módulo 1633 de CASIO distingue el soporte de la pila del contacto de CA, lo que demuestra que un componente de retención y un contacto eléctrico pueden tener funciones separadas; la evidencia revisada del fabricante no especifica un punto de contacto universal de pinzas, una presión del resorte de contacto ni una dirección de liberación del clip para todos los movimientos de cronógrafo de cuarzo. Deténgase si la abrazadera de la pila o el clip de retención no tienen una trayectoria de liberación claramente identificada, si el resorte de contacto se mueve junto con el retenedor, o si la extracción requiriera usar un contacto como punto de apoyo.

Instalación de la pila nueva y comprobación del movimiento

Instale la pila nueva con la polaridad especificada para el movimiento, confirme que la pila esté completamente asentada y asegúrese de que el retenedor o resorte habitual proporcione presión de contacto sin doblar manualmente el contacto. Las instrucciones de Citizen para el YF10 proporcionan un ejemplo específico de modelo: la pila de repuesto se instala con el lado positivo (+) hacia arriba y se requiere un reinicio total después del cambio de pila, por lo que ni la polaridad ni el procedimiento de reinicio deben generalizarse entre los movimientos de cronógrafo de cuarzo. Realice la comprobación del movimiento antes de cerrar la caja para reducir el riesgo de tener que reabrirla por un asentamiento, contacto o requisito de reinicio no resuelto.

Estas son comprobaciones de respuesta previas al cierre, no una prueba de que todas las funciones del movimiento funcionen correctamente.

Después de la instalación, verifique si la aguja de los segundos avanza o si la pantalla correspondiente se activa, luego accione el pulsador del cronógrafo y observe si la función del cronógrafo correspondiente responde. Estas son comprobaciones de respuesta previas al cierre, no una prueba de que todas las funciones del movimiento funcionen correctamente. Si la pila nueva tiene la polaridad especificada y el asentamiento correcto, pero la respuesta esperada del movimiento está ausente, realice un reinicio solo cuando las instrucciones del fabricante correspondiente lo especifiquen; de lo contrario, deje la caja abierta para el servicio adecuado en lugar de asumir que el cambio de pila ha resuelto la avería.

Limpieza, engrase y colocación de la junta

La junta de la tapa trasera debe limpiarse, inspeccionarse, engrasarse condicionalmente con grasa de silicona y colocarse completamente en la ranura de la caja antes de resellar; una junta con grietas, pérdida de elasticidad, compresión permanente o desplazamiento no debe tratarse como utilizable. Citizen Watch indica que las juntas de los relojes resistentes al agua pueden deteriorarse por pérdida de elasticidad, fragilidad y agrietamiento, y Citizen sustituye las juntas de resistencia al agua durante el cambio de pila en sus relojes con pilas reemplazables por el usuario. Estos controles reducen los riesgos de contaminación y colocación durante el resellado, pero no prueban la restauración de la resistencia al agua.

Estos controles reducen los riesgos de contaminación y colocación durante el resellado, pero no prueban la restauración de la resistencia al agua.

Antes de cerrar la caja, utilice esta lista para controlar el estado de la junta, la limpieza, el engrase, la colocación y la calidad del sellado; la evidencia revisada no especifica una cantidad universal de grasa de silicona ni un límite numérico de compresión para todas las juntas de tapas traseras de relojes cronógrafo de cuarzo para hombre, y CASIO aconseja solicitar una comprobación de la resistencia al agua cuando se cambia la pila, por lo que la prueba de presión sigue siendo necesaria cuando se debe verificar el rendimiento de resistencia al agua declarado del reloj.

Estado de la junta y límites de resistencia al agua tras el cambio

Después del cambio, no debe asumirse que un reloj cronógrafo de cuarzo para hombre conserva sus límites anteriores de resistencia al agua solo porque la tapa trasera se ha cerrado: el estado de la junta y su colocación correcta determinan si el sello de la caja está listo para la verificación. Citizen Watch indica que los relojes con pilas reemplazables tienen sus juntas de resistencia al agua sustituidas durante el cambio de pila, mientras que CASIO especifica que un técnico capacitado comprueba la resistencia al agua cuando se cambia la pila. Hasta que el sello de la caja se haya comprobado adecuadamente, su rendimiento de resistencia al agua posterior al cambio permanece sin verificar.

Hasta que el sello de la caja se haya comprobado adecuadamente, su rendimiento de resistencia al agua posterior al cambio permanece sin verificar.

El estado de la junta separa una interfaz de sellado utilizable de una que requiere mantenimiento: Citizen Watch informa que la exposición prolongada al sudor y al agua puede hacer que las juntas de resistencia al agua pierdan elasticidad, se vuelvan frágiles o se agrieten, y especifica la sustitución de la junta durante el cambio de pila en sus relojes con pilas reemplazables. CASIO ofrece un intervalo de mantenimiento de familia de modelos de aproximadamente 2 a 3 años para la sustitución periódica de juntas y exige una inspección de la resistencia al agua cuando se cambia la pila; este intervalo de 2 a 3 años es una indicación de CASIO, no un intervalo universal para todos los cronógrafos de cuarzo. La colocación correcta de la junta puede restaurar el sello físico de la caja, pero la colocación por sí sola no mide su resistencia a la presión del agua. La prueba de presión o la comprobación profesional de resistencia al agua correspondiente es, por tanto, el paso de verificación cuando se debe establecer el rendimiento posterior al cambio.

La colocación correcta de la junta puede restaurar el sello físico de la caja, pero la colocación por sí sola no mide su resistencia a la presión del agua.

Para la exposición al agua, el sudor o el uso deportivo, aplique la categoría de resistencia al agua declarada por el fabricante del reloj solo después de que el sello posterior al cambio se haya verificado adecuadamente. Por ejemplo, la guía operativa actual de CASIO permite nadar con relojes marcados como 5BAR, pero no con relojes resistentes al agua de uso diario sin marca BAR; Citizen clasifica de manera similar los relojes WATER RESIST a 3 atmósferas para exposición diaria limitada y los modelos de 5 bar para contacto más frecuente con el agua y deportes acuáticos. Si la caja se ha abierto y la calidad de su sello no se ha verificado, gestione la comprobación profesional correspondiente para mantener el reloj antes de confiar en su clasificación declarada para la condición de agua o deporte prevista.

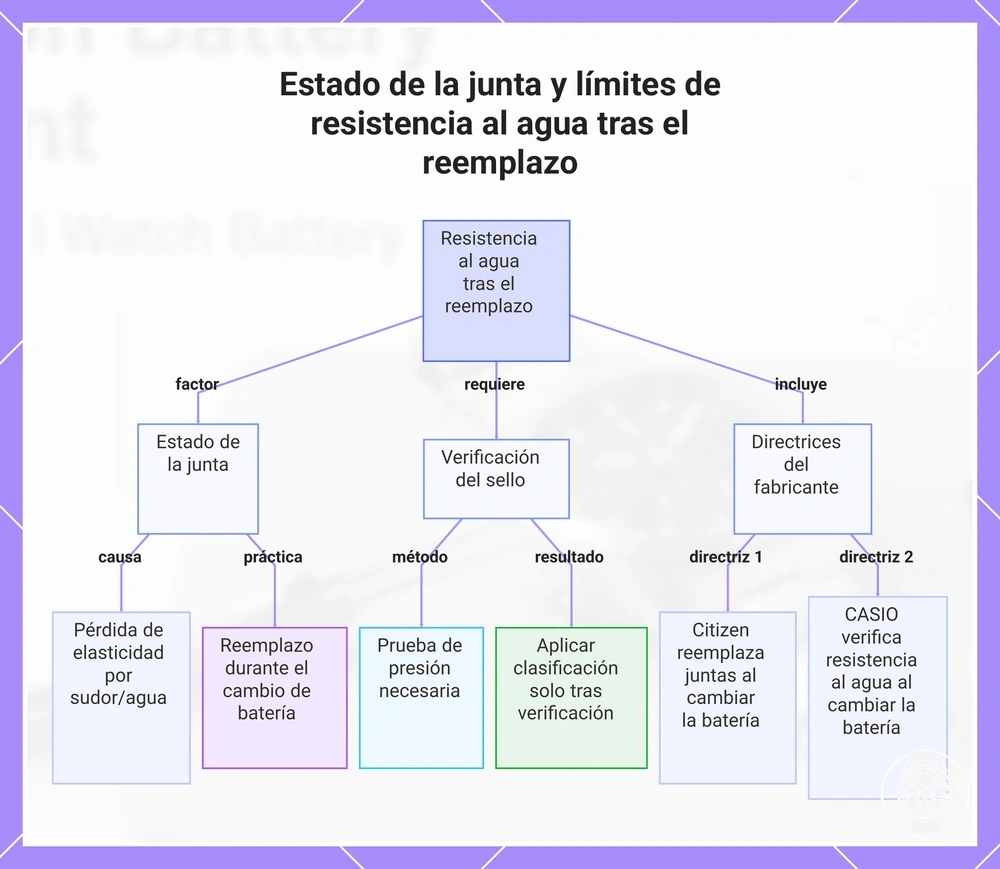

Este gráfico muestra cómo el estado de la junta, la verificación del sello y las directrices del fabricante determinan los límites de resistencia al agua después de un cambio de batería o apertura de la caja.

Este gráfico muestra cómo el estado de la junta, la verificación del sello y las directrices del fabricante determinan los límites de resistencia al agua después de un cambio de batería o apertura de la caja.

Estado de la junta y límites de resistencia al agua tras el reemplazo

Coste del cambio de pila: hágalo usted mismo frente a servicio profesional

El coste del cambio de pila por cuenta propia para un reloj cronógrafo de cuarzo para hombre es el precio de la pila más las herramientas que deban adquirirse, mientras que el cambio profesional añade mano de obra y puede incluir trabajo en el sello y prueba de presión. No existe un precio universal australiano fiable para ninguna de las dos opciones, ya que el tipo de pila, el acceso a la caja, el estado del sello, el alcance de la prueba y las inclusiones del servicio difieren según el reloj y el proveedor. La comparación práctica de costes incluye tanto el dinero gastado como el riesgo de daño a la caja que asume la persona que abre el reloj.

La comparación práctica de costes incluye tanto el dinero gastado como el riesgo de daño a la caja que asume la persona que abre el reloj.

Los precios actuales de proveedores australianos ofrecen un ejemplo acotado, no una tarifa universal: Melbourne Watch Repairs indica cambio de pila desde 66 AUD, prueba de presión desde 66 AUD y un paquete combinado de cambio de pila y prueba de presión desde 99 AUD, mientras que Watch Tech indica cambios de pila desde 49 AUD y un cambio de pila con prueba de presión por 135 AUD. Estas cifras muestran por qué la mano de obra profesional y la prueba de presión deben compararse por el alcance del servicio, no solo por el precio de la pila; la diferencia indicada entre el precio inicial de cambio de pila de Watch Tech y su servicio de cambio de pila con prueba de presión es de 86 AUD, mientras que Melbourne Watch Repairs indica su paquete combinado 33 AUD por encima de su precio inicial solo de cambio de pila. Para el cambio por cuenta propia, no se aplica un total universal verificado porque las herramientas necesarias son específicas de la caja y la pila de repuesto es específica del movimiento; las herramientas reutilizables solo aportan valor de uso repetido cuando siguen siendo adecuadas para relojes posteriores. Por lo tanto, la compensación de valor se da entre el coste de un servicio profesional único y el coste de la pila y las herramientas, más las responsabilidades de apertura, resellado y prueba que asume el usuario que realiza el cambio.

Opción Factor de coste Compensación de riesgo Más adecuado para
Por cuenta propia Precio de la pila más las herramientas específicas de la caja que sean necesarias; la evidencia revisada no establece un total australiano universal para el cambio por cuenta propia. El usuario asume el riesgo de daño a la caja y la responsabilidad del resellado correcto; sin una prueba de presión adecuada, la resistencia al agua posterior al cambio permanece sin verificar. Un usuario que ya posee las herramientas adecuadas, puede identificar la pila correcta y el método de apertura, y espera suficientes sustituciones futuras compatibles para obtener valor de uso repetido de las herramientas.
Profesional Pila, mano de obra y el alcance del servicio seleccionado. Ejemplos actuales son Melbourne Watch Repairs desde 66 AUD por un cambio de pila o 99 AUD con prueba de presión, y Watch Tech desde 49 AUD por un cambio de pila o 135 AUD con prueba de presión. El precio del servicio aumenta cuando se incluye la prueba de presión o trabajo adicional en el sello, mientras que la apertura especializada y la prueba permanecen en el taller de reparación. Un cambio único, una tapa trasera desconocida o difícil, un reloj en el que el riesgo de daño a la caja sea inaceptable, o un reloj que requiera prueba de presión antes de confiar en su clasificación de resistencia al agua.

El cambio de pila profesional se convierte en el umbral de decisión más claro cuando la compra de herramientas ofrece poco valor de uso repetido, no se puede lograr una apertura segura de la caja con el equipo adecuado ya disponible, el riesgo de daño a la caja es inaceptable o se requiere una prueba de presión después del cierre. Por ejemplo, Watch Tech indica que un cambio de pila sencillo lleva aproximadamente 20 minutos, mientras que un cambio de pila con sello y prueba de presión al agua puede llevar hasta 60 minutos, lo que muestra que el mayor coste del servicio puede representar trabajo adicional de sellado y verificación, no solo la instalación de la pila. Si el cambio por cuenta propia requiriera herramientas desconocidas y aun así dejara sin verificar el rendimiento del sello de la caja, el servicio profesional ofrece un alcance más completo de sustitución y verificación.

Problemas del cronógrafo tras el cambio de pila

Los problemas del cronógrafo tras el cambio de pila deben diagnosticarse por el síntoma, no atribuirse automáticamente a la pila nueva: un reloj que no funciona puede tener una condición no resuelta de contacto de pila o respuesta del movimiento, una alineación incorrecta de las agujas puede requerir un procedimiento de posición cero específico del movimiento, y los pulsadores que no responden pueden indicar una avería en el estado de funcionamiento, el contacto o el movimiento. Las instrucciones del calibre 0520 de Citizen especifican el posicionamiento a cero cuando la aguja de segundos del cronógrafo no vuelve a la posición de 0 segundos tras el cambio de pila, por lo que la desalineación posterior al cambio puede ser una condición de ajuste, no una prueba de que la pila de repuesto esté defectuosa. Agrupe el síntoma primero como ausencia de respuesta del movimiento, alineación incorrecta de las agujas del cronógrafo o falta de respuesta de los pulsadores.

Agrupe el síntoma primero como ausencia de respuesta del movimiento, alineación incorrecta de las agujas del cronógrafo o falta de respuesta de los pulsadores.

Las comprobaciones seguras deben limitarse a condiciones observables o documentadas por el fabricante: confirme que la pila nueva es del tipo especificado y está correctamente asentada, confirme que la corona está en la posición de funcionamiento requerida por el movimiento, y compare las agujas y los pulsadores del cronógrafo con las instrucciones del calibre aplicable antes de intentar un reinicio. La guía del Módulo 5734 de CASIO indica que el uso de un tipo de pila distinto al especificado puede provocar un mal funcionamiento; las instrucciones del Citizen H50 requieren la posición 0 de la corona para el funcionamiento del cronógrafo y especifican mantener pulsado el botón correspondiente durante 3 segundos para entrar en la corrección de la aguja de segundos del cronógrafo, mientras que las instrucciones del Citizen B620 utilizan una pulsación de 2 segundos en su propia secuencia de corrección. Estos valores específicos de modelo muestran por qué no se debe transferir un modo de reinicio de un calibre a otro, quedando la especificación de la pila, el asentamiento, el estado de la corona y el modo de reinicio documentado como las comprobaciones seguras.

Síntoma Posible problema de atributo Comprobación segura Qué significa
El reloj no funciona tras instalar la pila nueva La especificación de la pila, el asentamiento, el contacto eléctrico, el estado de la corona o la respuesta del movimiento siguen sin resolverse. Verifique el tipo de pila especificado, el asentamiento completo y la posición de corona documentada sin doblar contactos ni improvisar un reinicio. El Módulo 5734 de CASIO identifica un tipo de pila incorrecto como riesgo de mal funcionamiento. Si la pila especificada está correctamente asentada y el estado de funcionamiento documentado sigue sin producir respuesta del movimiento, el síntoma ha alcanzado un posible fallo de contacto o movimiento, no un fallo confirmado de la pila.
Las agujas del cronógrafo funcionan pero no vuelven a cero La alineación de las agujas del cronógrafo o la posición cero es incorrecta. Utilice solo el procedimiento de alineación específico del calibre. El calibre 0520 de Citizen requiere el posicionamiento a cero cuando su aguja de segundos del cronógrafo no vuelve a la posición de 0 segundos tras el cambio de pila. Una aguja que responde pero está desalineada respalda la verificación del procedimiento de posición cero documentado; no establece que la pila nueva esté defectuosa.
Los pulsadores no producen respuesta del cronógrafo mientras la medición del tiempo normal continúa El estado de funcionamiento del cronógrafo, la entrada del pulsador, el contacto interno o la función del movimiento siguen sin resolverse. Confirme la corona y el estado de funcionamiento especificados por el fabricante. El Citizen H50 requiere la posición 0 de la corona para el funcionamiento del cronógrafo. Si la medición del tiempo continúa pero los pulsadores accionados correctamente no responden, el síntoma ha superado la comprobación segura del estado de funcionamiento y puede indicar un fallo en el pulsador, el contacto o el movimiento.
El cronógrafo sigue anómalo tras su procedimiento documentado de reinicio o alineación de agujas Una condición persistente de posición de aguja, pulsador, contacto o movimiento sigue sin resolverse. Repita solo los pasos de verificación autorizados por las instrucciones del movimiento aplicable; no sustituya la secuencia de reinicio de otro calibre. La desalineación persistente, el fallo del pulsador o la respuesta anómala del movimiento son un punto de escalada para la resolución de problemas profesional.

Los errores persistentes de alineación de agujas, los pulsadores que no responden o un reloj que sigue sin funcionar tras las comprobaciones de pila especificada, asentamiento, estado de funcionamiento y reinicio documentado por el fabricante marcan el límite del triaje posterior al cambio. Los procedimientos Citizen H50 y B620 ilustran la dependencia del modelo numéricamente: sus secuencias de corrección citadas utilizan pulsaciones de botón de 3 segundos y 2 segundos respectivamente, por lo que la siguiente acción práctica es seguir la documentación exacta del calibre en lugar de inferir un reinicio universal. Los fallos persistentes del cronógrafo o del movimiento corresponden a un ámbito más amplio de problemas y soluciones del reloj o a la resolución de problemas profesional, en lugar de a más pasos de cambio de pila.

El reloj no arranca con una pila nueva

Si un reloj no arranca con una pila nueva, primero verifique la orientación de la pila y el tipo de pila especificado, luego compruebe si hay una pila agotada, una alineación incorrecta de los contactos, una abrazadera de pila no asegurada o un aislante de plástico desplazado. CASIO especifica que el uso de un tipo de pila distinto al indicado para el reloj puede provocar un mal funcionamiento, mientras que el calibre 6850 de Citizen requiere un reinicio total tras el cambio de pila. Las primeras comprobaciones seguras son, por tanto, la polaridad correcta y la especificación de la pila, el estado utilizable de la pila, la posición normal del contacto y la abrazadera, la posición correcta del aislante, y solo el procedimiento de reinicio documentado para ese movimiento.

Mantenga el diagnóstico de falta de arranque limitado a estas comprobaciones en lugar de alterar piezas delicadas del movimiento.

Mantenga el diagnóstico de falta de arranque limitado a estas comprobaciones en lugar de alterar piezas delicadas del movimiento. La evidencia revisada del fabricante no establece una orientación universal de pila, un voltaje mínimo de pila, una disposición de abrazadera de pila, una posición de aislante de plástico o una secuencia de reinicio para todos los cronógrafos de cuarzo para hombre; estos valores son específicos del movimiento. Por ejemplo, Citizen especifica que el reinicio total posterior al cambio de pila del calibre 6850 requiere mantener pulsados simultáneamente los botones A, B y C durante más de 2 segundos, tras lo cual al soltarlos se produce un tono de confirmación y un ligero movimiento de las agujas; este es un procedimiento del calibre 6850, no un reinicio universal. Si las comprobaciones aplicables son correctas y el reloj parado sigue sin mostrar movimiento, sigue siendo posible un fallo de contacto o movimiento y la resolución de problemas profesional es la escalada adecuada.

Las agujas o los pulsadores del cronógrafo no funcionan tras el cambio

Si las agujas o los pulsadores del cronógrafo no funcionan tras el cambio de pila, compruebe la puesta a cero de las agujas, la posición de la corona o el vástago, el asentamiento de la pila, la respuesta de los pulsadores y el modo de reinicio específico del movimiento antes de tratar el síntoma como un fallo interno del movimiento. Las instrucciones del calibre 0520 de Citizen identifican una aguja de segundos del cronógrafo que no vuelve a la posición de 0 segundos tras el cambio de pila como una condición que requiere el posicionamiento a cero. Por lo tanto, las causas locales se dividen en una puesta a cero incorrecta de las agujas, una posición de funcionamiento incorrecta o una respuesta fallida del pulsador, un asentamiento incompleto de la pila o un reinicio del movimiento requerido por el calibre específico.

Las instrucciones del calibre 0520 de Citizen identifican una aguja de segundos del cronógrafo que no vuelve a la posición de 0 segundos tras el cambio de pila como una condición que requiere el posicionamiento a cero.

El modo de reinicio es específico del movimiento, no universal: Citizen especifica una pulsación de botón de al menos 3 segundos para entrar en la corrección de la aguja de segundos del cronógrafo en el calibre H50, mientras que el calibre B620 utiliza una pulsación de 2 segundos en su propio procedimiento de corrección, por lo que esos valores numéricos deben seguir siendo específicos del calibre. Citizen también especifica la posición 0 de la corona para el funcionamiento normal del cronógrafo H50; esto significa que un pulsador que no responde debe probarse primero con ese calibre en su posición de funcionamiento documentada, en lugar de clasificarse inmediatamente como un fallo de contacto. Confirme que la pila especificada está completamente asentada antes de aplicar cualquier reinicio de movimiento documentado, porque una condición no resuelta de pila o contacto puede impedir una comprobación funcional significativa. Si el estado de funcionamiento correcto, el asentamiento de la pila, la puesta a cero de las agujas y el reinicio de movimiento documentado aún dejan la función del cronógrafo sin resolver, derive el reloj para la resolución de problemas profesional en lugar de extender el cambio de pila a una reparación interna del movimiento.
