Troca de bateria em relógios cronógrafo de quartzo masculinos

Uma troca de bateria em um relógio cronógrafo de quartzo masculino significa remover uma célula descarregada e instalar o tipo de bateria especificado para aquele relógio ou movimento de quartzo, preservando a vedação da caixa e os componentes do movimento. O código de bateria correto, o método de abertura do fundo da caixa e a exigência de revedação são específicos do modelo; a CASIO afirma que usar um tipo de bateria diferente do especificado para o relógio pode causar mau funcionamento.

Uma vez que o fundo da caixa é aberto, os contatos da bateria, a junta, os pushers e o movimento do cronógrafo devem permanecer limpos e sem danos para que o relógio possa ser testado e revedado corretamente.

Uma vez que o fundo da caixa é aberto, os contatos da bateria, a junta, os pushers e o movimento do cronógrafo devem permanecer limpos e sem danos para que o relógio possa ser testado e revedado corretamente. A Citizen Watch afirma que a remoção do fundo da caixa por conta própria pode permitir a entrada de poeira e deixar a vedação contra água incompleta, enquanto a CASIO exige uma verificação de resistência à água quando a bateria é trocada. A CASIO também recomenda a substituição das juntas do relógio aproximadamente a cada 2 a 3 anos em modelos resistentes à água aplicáveis, então uma junta danificada ou envelhecida pode transformar uma simples troca de bateria em uma tarefa de revedação que é melhor realizada profissionalmente.

O ponto de partida mais seguro é identificar o código da bateria existente e a referência do relógio ou movimento antes de remover a célula ou perturbar seus contatos.

O ponto de partida mais seguro é identificar o código da bateria existente e a referência do relógio ou movimento antes de remover a célula ou perturbar seus contatos. A Seiko instrui os proprietários a ler o código do calibre gravado no fundo da caixa e usar as instruções para aquele calibre, enquanto a CASIO especifica que a célula de reposição deve corresponder ao tipo de bateria indicado para o relógio individual. Se o código da bateria, a referência do movimento, o método de abertura do fundo da caixa ou a exigência de vedação não puderem ser identificados de forma confiável, pare antes da troca e leve o relógio para verificação profissional.

Índice⌄

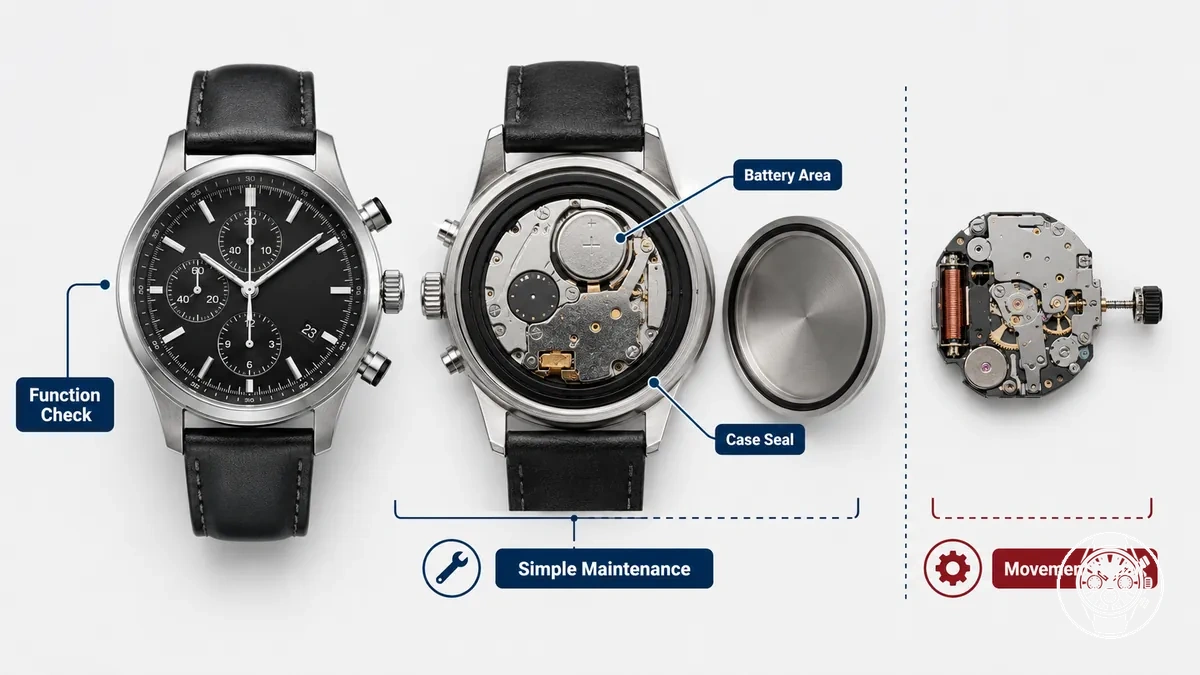

Escopo da troca de bateria para relógios cronógrafo de quartzo masculinos

O escopo da troca de bateria para relógios cronógrafo de quartzo masculinos é apenas manutenção simples quando a tarefa se limita a instalar o tipo de bateria especificado para o relógio, preservar a vedação da caixa e confirmar o funcionamento normal do movimento de quartzo e do cronógrafo após a remontagem. A CASIO especifica que a bateria de reposição deve ser do tipo indicado para o relógio individual e alerta que outro tipo de bateria pode causar mau funcionamento. A troca simples, portanto, abrange identificação da bateria, troca da bateria, vedação da caixa e uma verificação de funcionamento após a troca, em vez de reparo interno do movimento.

Para men’s quartz chronograph watches, o limite entre manutenção simples e reparo do movimento é se o usuário consegue acessar a bateria especificada sem danificar o movimento ou os contatos e consegue restaurar a vedação da caixa corretamente. A Citizen Watch afirma que abrir o fundo da caixa por conta própria pode permitir a entrada de poeira e deixar a vedação contra água incompleta, enquanto a CASIO recomenda verificar a resistência à água sempre que a bateria for trocada; essas condições tornam o estado da junta e a habilidade do usuário parte da adequação para a troca. O acesso à bateria e a revedação correta permanecem dentro do escopo da troca de bateria, mas contatos danificados, uma função do cronógrafo que permanece com defeito após a instalação da bateria correta ou um defeito interno do movimento estão fora dele. Quando resolver a falha exige trabalho nos componentes do movimento em vez de acesso à bateria e vedação da caixa, a tarefa se torna reparo do movimento e deve ser avaliada profissionalmente.

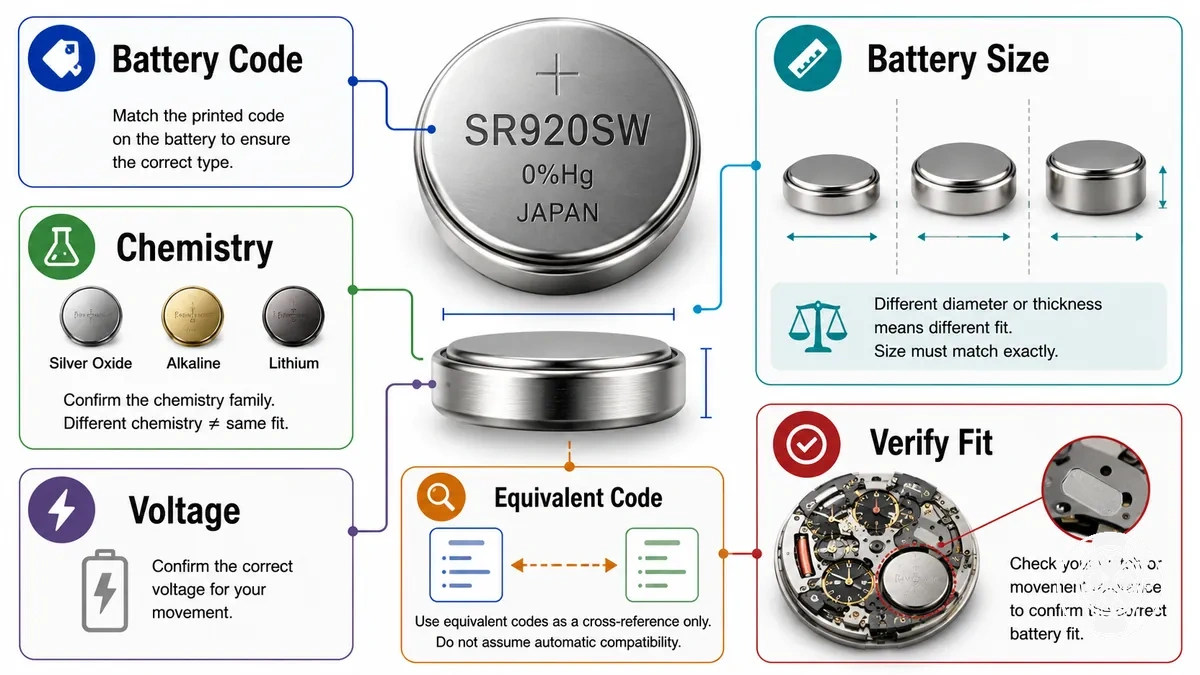

Tipo, tamanho e códigos equivalentes de bateria

A bateria correta para cronógrafo de quartzo é o tipo e o tamanho de bateria especificados pela referência do relógio ou movimento, com o código da bateria, química, tensão e dimensões físicas usados em conjunto para determinar a compatibilidade. Códigos equivalentes são adequados para verificação apenas quando descrevem a família de baterias necessária e a referência do relógio ou movimento suporta essa substituição; corresponda ao código existente quando possível.

Esses valores dos fabricantes mostram por que a mesma tensão não estabelece o mesmo tamanho de bateria, e o mesmo diâmetro não estabelece o mesmo ajuste.

O código da bateria pode distinguir células que compartilham uma tensão, mas não um tamanho: a Energizer especifica sua 357/303 de óxido de prata como IEC SR44 a 1,55 V nominal, com dimensões padrão da indústria de até 11,60 mm de diâmetro e 5,40 mm de altura, enquanto a Renata especifica sua 376/SR626W de óxido de prata a 1,55 V e 6,80 mm de diâmetro por 2,60 mm de altura. A Panasonic especifica a CR2016 de lítio a 3 V, 20,0 mm de diâmetro e 1,6 mm de altura; seus dados da série CR também mostram que CR2016, CR2025 e CR2032 têm todas 20 mm de diâmetro, mas alturas de 1,6 mm, 2,5 mm e 3,2 mm, respectivamente. Esses valores dos fabricantes mostram por que a mesma tensão não estabelece o mesmo tamanho de bateria, e o mesmo diâmetro não estabelece o mesmo ajuste. Uma referência cruzada alcalina deve ser usada apenas quando a documentação do movimento permitir essa química, em vez de assumir que pode substituir uma célula de óxido de prata especificada porque a tensão nominal ou as dimensões parecem semelhantes.

Após verificar código, química, tensão e tamanho, as battery life expectations são um critério separado, e não uma evidência de que outra família de baterias é compatível.

Após verificar código, química, tensão e tamanho, as battery life expectations são um critério separado, e não uma evidência de que outra família de baterias é compatível. Tipo, tamanho e códigos equivalentes de bateria são melhor verificados a partir da marcação da célula-botão existente e da referência do relógio ou movimento; a imagem abaixo mostra as marcações e dicas de ajuste a serem verificadas antes de usar a tabela de códigos.

Código da bateria	Química	Tensão típica	Cuidado com código equivalente	Decisão de substituição
376 / SR626W / SR66	Óxido de prata	1,55 V — Renata	A Renata especifica 6,80 mm de diâmetro × 2,60 mm de altura; uma célula de 1,55 V de aparência semelhante com dimensões diferentes não é do mesmo tamanho.	Use esta família de baterias apenas quando o código existente ou a referência do movimento especificar SR626W, 376, SR66 ou uma referência cruzada explicitamente suportada.
357/303 / SR44	Óxido de prata	1,55 V — Energizer	A Energizer designa 357/303 como IEC SR44 e fornece dimensões padrão da indústria de até 11,60 mm de diâmetro × 5,40 mm de altura, portanto a tensão sozinha não a torna equivalente a uma célula de relógio menor de 1,55 V.	Use a família SR44 apenas quando o código existente ou a referência do movimento suportar esse código e tamanho físico.
CR2016	Lítio	3 V — Panasonic	A Panasonic especifica 20,0 mm de diâmetro × 1,6 mm de altura; CR2025 e CR2032 compartilham o diâmetro de 20 mm, mas têm 2,5 mm e 3,2 mm de altura, respectivamente.	Use CR2016 apenas quando a referência do movimento especificar a família CR2016 ou uma referência cruzada suportada; corresponder apenas ao diâmetro é insuficiente.
Família de células-botão alcalinas	Alcalina	Não especificada para um cronógrafo de quartzo específico pelas evidências analisadas	Uma referência cruzada baseada apenas na tensão nominal ou semelhança física não estabelece a química necessária ou a compatibilidade com o movimento.	Verifique a especificação exata do movimento antes de substituir uma bateria de óxido de prata ou lítio especificada por uma célula alcalina.

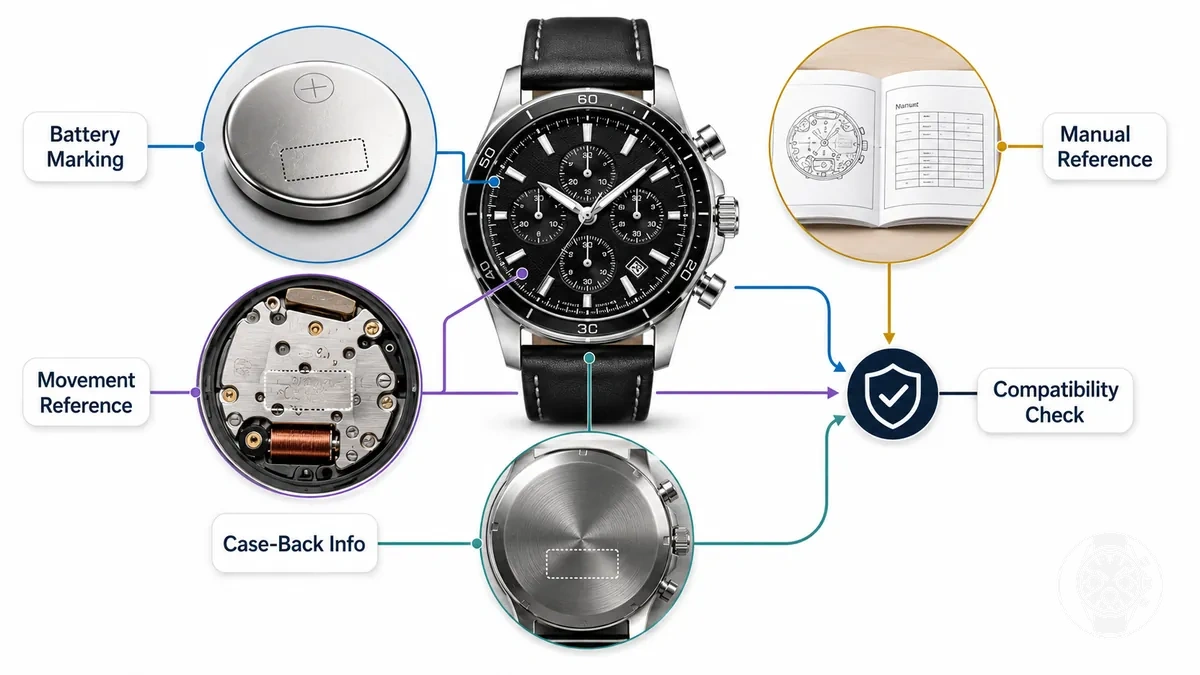

Leitura da bateria existente e referência do movimento

A marcação da bateria e a referência do movimento fornecem dois critérios diretos para confirmar a compatibilidade da substituição: use o código da célula existente quando o rótulo da bateria já estiver legível e verifique esse código em relação à referência do manual para o movimento identificado. A Seiko Watch Corporation instrui os proprietários a identificar o código do calibre gravado no fundo da caixa e consultar as instruções para aquele calibre; portanto, as informações do fundo da caixa e a documentação correspondente do fabricante são a fonte de evidência mais segura quando a bateria existente não puder ser lida sem acesso adicional à caixa.

O rótulo da bateria identifica o código da célula existente, enquanto a gravação do movimento ou as informações do fundo da caixa identificam qual documentação do movimento deve ser usada para confirmar esse código, em vez de tratar a célula instalada isoladamente como evidência conclusiva. A Citizen Watch especifica que o número de sua caixa começa com 4 caracteres alfanuméricos que representam o número do movimento, seguidos por 6 ou mais caracteres alfanuméricos; a Citizen também afirma que a posição da gravação difere conforme o modelo e que caracteres pequenos no fundo da caixa podem ser difíceis de ler. Nesse exemplo documentado, o número do movimento de 4 caracteres fornece um critério de consulta concreto para a referência do manual relevante, enquanto um código de célula existente legível fornece uma verificação de compatibilidade separada. Se a marcação da bateria ou a referência do movimento estiver ilegível, ou se a célula existente e a documentação do fabricante indicarem baterias diferentes, não infira a compatibilidade a partir da marcação pouco clara; mande verificar a bateria de reposição necessária por um serviço profissional de relógios.

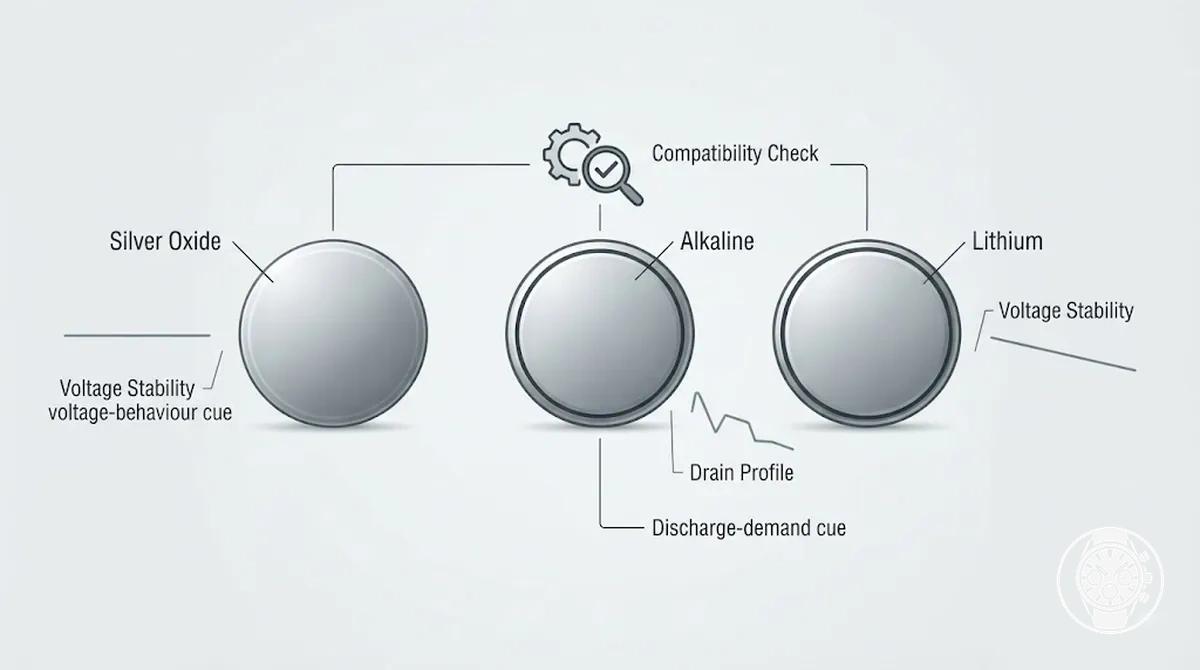

Células-botão de óxido de prata, alcalinas e de lítio

Células-botão de óxido de prata, alcalinas e de lítio são químicas diferentes; portanto, a substituição em cronógrafos de quartzo deve corresponder à química e ao perfil de drenagem especificados para o movimento, em vez de depender apenas do ajuste físico. A Murata especifica uma tensão nominal de 1,55 V para suas células SR de óxido de prata, 1,5 V para suas células LR de manganês alcalino e 3 V para suas células CR de lítio; a Murata também descreve as células de óxido de prata como tendo características de descarga estáveis, tornando a estabilidade de tensão relevante para a escolha da substituição.

Química da célula	Função comum	Principal cuidado	Implicação para substituição
Óxido de prata (SR)	Células orientadas para relógios com tensão nominal de 1,55 V; a Murata descreve sua química SR como tendo características de descarga estáveis.	O perfil de drenagem permanece específico do movimento. A Energizer especifica sua célula de óxido de prata 357/303 a 1,55 V para operação contínua de baixa drenagem com demanda de pulso elevado.	Use a química SR e a designação de drenagem especificadas quando o movimento do cronógrafo de quartzo exigir esse tipo de bateria.
Manganês alcalino (LR)	Células-botão com tensão nominal de 1,5 V de acordo com a Murata.	O ajuste físico não estabelece um equivalente seguro: a Murata especifica tanto SR44R quanto LR44R com 11,6 mm de diâmetro × 5,4 mm de altura, enquanto suas tensões nominais são 1,55 V e 1,5 V, respectivamente.	Use uma substituição LR apenas quando a especificação do movimento permitir química alcalina e seu perfil de drenagem aplicável.
Lítio (CR)	Células tipo moeda com tensão nominal de 3 V de acordo com a Murata.	A tensão nominal de 3 V difere das químicas SR de 1,55 V e LR de 1,5 V; portanto, a semelhança física não estabelece compatibilidade elétrica.	Use uma célula-botão de lítio CR apenas quando o relógio ou movimento específico exigir o tipo de bateria de lítio correspondente.

A comparação das químicas mostra por que a substituição permanece dependente do modelo, mesmo quando duas células se encaixam fisicamente no mesmo espaço. Por exemplo, a Murata especifica SR44R e LR44R com as mesmas dimensões de 11,6 mm × 5,4 mm, mas com tensões nominais de 1,55 V e 1,5 V, respectivamente, enquanto a Panasonic especifica sua célula de lítio CR2016 a 3 V e uma drenagem contínua padrão de 0,1 mA. Essas diferenças documentadas significam que as dimensões, o comportamento da tensão, a química e o perfil de drenagem exigido devem estar de acordo com a especificação do movimento antes que uma célula fisicamente semelhante possa ser tratada como um equivalente seguro para substituição em cronógrafo de quartzo.

Tipo de fundo da caixa e método de abertura

O tipo de fundo da caixa determina o método de abertura adequado para um cronógrafo de quartzo masculino: um fundo de pressão requer engate no seu ressalto ou entalhe de borda pretendido, enquanto um fundo de rosca ou fundo da caixa com entalhes requer um abridor de caixa que engate de forma segura nos pontos de contato projetados do fundo. A posição da junta e o material da caixa também afetam o risco de danos, pois a ferramenta de abertura deve permanecer afastada da vedação e posicionada de forma segura na superfície de contato pretendida. Identifique o tipo de fundo da caixa e suas características de engate antes de abrir.

Identifique o tipo de fundo da caixa e suas características de engate antes de abrir.

A Esslinger distingue fundos de pressão, fundos de rosca identificados por entalhes no perímetro e fundos fixados por parafusos separados; essas características visíveis determinam a abordagem de ferramenta aplicável. Um fundo de pressão deve ser abordado em seu ressalto ou entalhe de abertura identificável com uma faca de caixa, enquanto um fundo de rosca com entalhes requer um abridor de caixa cujos pinos permaneçam assentados nos entalhes disponíveis enquanto a pressão de giro é aplicada. Em um relógio vedado, a junta ocupa a interface de vedação entre a caixa e o fundo; portanto, um método de abertura que corte, prenda, desloque ou contamine essa junta cria um risco de revedação; uma ferramenta que deslize também pode arranhar ou deformar o material da caixa em seu ponto de contato. Se a característica de engate pretendida não puder ser identificada, o abridor não puder permanecer engatado de forma segura ou o fundo resistir à pressão controlada da ferramenta, a tarefa de abertura passou de acesso rotineiro à bateria para uma situação de risco de reparo.

A tabela de fundos da caixa aplica esses critérios visíveis sem tratar fundos de relógio diferentes como intercambiáveis.

Os critérios práticos de seleção são, portanto, o sistema de retenção, os pontos de engate visíveis, a localização da junta e o material da caixa na área de contato da ferramenta. A tabela de fundos da caixa aplica esses critérios visíveis sem tratar fundos de relógio diferentes como intercambiáveis.

Tipo de fundo da caixa	Indicação visível	Abordagem da ferramenta	Principal risco de dano
Fundo de pressão	Fundo de encaixe por pressão liso com um ressalto, ranhura ou entalhe de borda identificável para abertura.	Use uma faca de caixa ou abridor de caixa correspondente apenas na característica de abertura pretendida e apenas quando sua borda puder ser posicionada de forma segura sem entrar na área da junta ou do movimento.	Uma lâmina que deslize ou seja mal posicionada pode arranhar a caixa, deformar o fundo ou danificar a junta; se a característica de abertura não estiver clara, a abertura profissional evita criar um ponto de contato não intencional.
Fundo de rosca	Fundo rosqueado projetado para girar em relação à caixa; seu padrão de contato da ferramenta depende do fundo do relógio específico.	Use um abridor de caixa correspondente ao padrão de engate visível do fundo e continue apenas enquanto o abridor mantiver contato seguro sob pressão de giro controlada.	Um engate inadequado pode marcar o fundo ou a caixa quando o abridor deslizar; resistência persistente com ajuste seguro da ferramenta é um limite para serviço profissional, e não para aumento de pressão.
Fundo de rosca com entalhes	Dois ou mais entalhes ou ranhuras no perímetro fornecem pontos de engate positivos para uma chave de fundo de caixa.	Use um abridor de caixa de dois pinos, três pinos ou correspondente apenas quando seus pinos se alinharem com os entalhes disponíveis; o DIY Watch Club observa que um abridor de três pinos engata um entalhe adicional em comparação com um design de dois pinos.	Pinos desalinhados podem sair dos entalhes e danificar o fundo ou o material adjacente da caixa; pare se os pinos não puderem permanecer totalmente assentados enquanto o fundo é girado.
Fundo fixado por parafusos	Cabeças de parafuso separadas são visíveis ao redor do fundo; a Esslinger identifica isso como um método de retenção distinto, e não um fundo de rosca.	Use uma chave de precisão que se assente de forma segura em cada cabeça de parafuso, em vez de um abridor de fundo de rosca giratório.	Uma chave mal ajustada pode danificar a cabeça do parafuso ou o material circundante da caixa; pare se a chave não puder se assentar de forma segura.

Fundos de pressão, de rosca e com entalhes

O fundo da caixa de um cronógrafo de quartzo masculino pode ser identificado localmente como fundo de pressão quando um ressalto de borda ou alívio de abertura fornece um ponto de alavanca, como fundo de rosca quando as roscas retêm a tampa para remoção rotacional, ou como fundo da caixa com entalhes quando entalhes no perímetro fornecem pontos de contato definidos para uma ferramenta de abertura. O Watch Repair Talk distingue fundos de pressão por um alívio destinado a uma faca de caixa e fundos de rosca por características usadas para engate rotacional da ferramenta, observando que um fundo de rosca também pode ter um exterior liso. A indicação visual é, portanto, o ponto de pressão ou engate pretendido: ressalto de borda para levantamento controlado, ou roscas e características de engate correspondentes para rotação.

• Fundo de pressão: Um ressalto de borda, alívio ou ponto de abertura designado é a indicação visível; uma faca de caixa entra em contato com esse ponto para levantar o fundo de pressão. Aplicar contato da ferramenta em uma junta arbitrária em vez da característica de abertura identificada aumenta o risco de arranhar a caixa ou perturbar a interface de vedação.
• Fundo de rosca: As roscas retêm a tampa, portanto a direção de acesso é rotação, e não levantamento em um ressalto de borda. Como o Watch Repair Talk observa que um fundo de rosca pode ser completamente liso, a ausência de entalhes não classifica por si só um fundo liso como fundo de pressão; a identificação incerta deve ser resolvida antes que a pressão seja aplicada.
• Fundo da caixa com entalhes: Entalhes no perímetro ou ranhuras no fundo da caixa fornecem os pontos de engate visíveis para um abridor e indicam contato rotacional da ferramenta. O padrão de entalhes é específico do design do fundo da caixa; portanto, o abridor deve engatar as ranhuras disponíveis em vez de uma parte sem características do fundo.

O contraste local é a direção e a localização do contato da ferramenta: um ponto de abertura reconhecido de fundo de pressão suporta levantamento, enquanto um fundo de rosca ou fundo da caixa com entalhes requer engate rotacional com as características aplicáveis do fundo. Por exemplo, o Watch Repair Talk documenta fundos de rosca lisos como uma exceção ao padrão de engate visível usual; se essa tampa rosqueada for identificada erroneamente como um fundo de pressão e uma faca de caixa for inserida em uma junta arbitrária, a ação de levantamento tentada pode arranhar a caixa ou danificar a interface de vedação em vez de liberar as roscas.

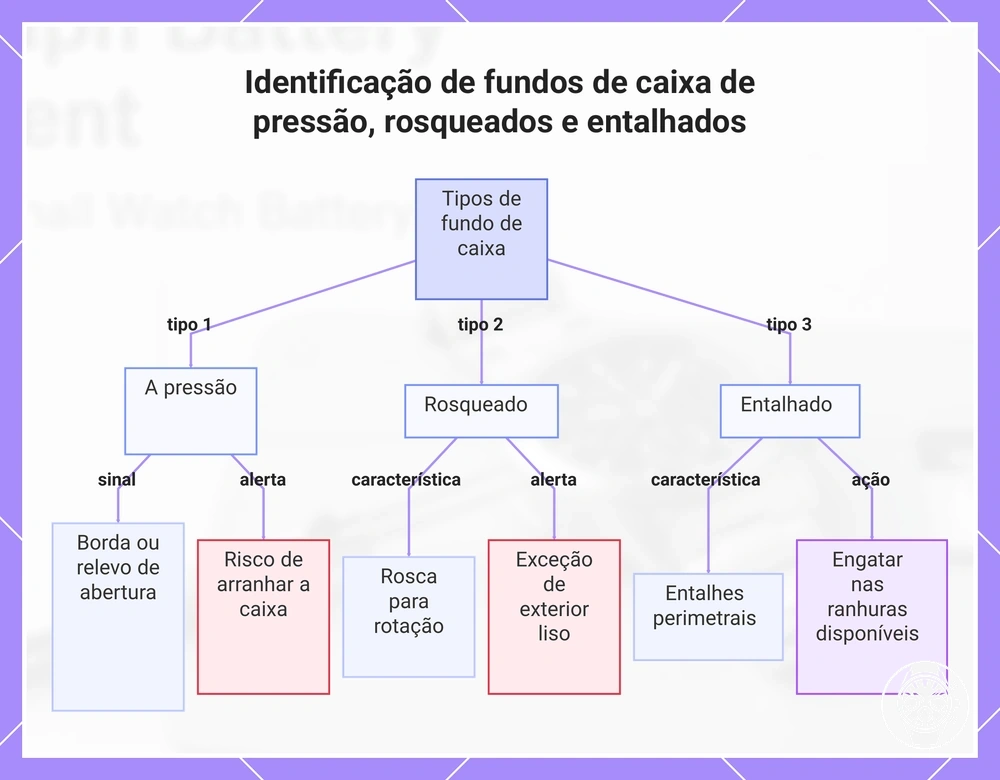

Este gráfico mostra os três principais tipos de fundo de caixa, suas características-chave de identificação e alertas importantes para evitar danos.

Este gráfico mostra os três principais tipos de fundo de caixa, suas características-chave de identificação e alertas importantes para evitar danos.

Quando não forçar um fundo da caixa travado

Pare de tentar abrir um fundo da caixa travado quando a resistência aumentar enquanto o engate da ferramenta se tornar inseguro, uma ferramenta começar a deslizar ou a caixa ou o fundo começarem a deformar. Nenhum limite universal de força de abertura ou torque é estabelecido pelas evidências analisadas; portanto, o limite prático de parada é a perda observável de contato seguro da ferramenta, dano visível, corrosão na junta ou resistência que impeça a abertura controlada.

Trate as seguintes condições como sinais de parada, e não como razões normais para aumentar a pressão de abertura.

Trate as seguintes condições como sinais de parada, e não como razões normais para aumentar a pressão de abertura.

• Ferramenta deslizando: Pare quando o abridor ou a faca de caixa não puder permanecer engatado de forma segura. O mau ajuste da ferramenta aumenta a chance de a ferramenta deslizar sobre a superfície da caixa e causar um arranhão ou deformação.
• Roscas travadas: Pare quando um fundo de rosca começar a girar, mas encontrar uma obstrução firme em vez de continuar a desapertar sob engate controlado. As evidências analisadas não estabelecem um número universal de graus, valor de torque ou margem de força adicional que torne a continuação do giro segura.
• Corrosão: Pare quando a corrosão estiver visível na junta do fundo da caixa ou na área da rosca. A corrosão é um sinal de risco porque a condição da junta pode estar contribuindo para a resistência, e a força de liberação necessária não pode ser determinada de forma confiável apenas pela aparência.
• Fundo de pressão empenado ou metal de caixa macio: Pare se o fundo ou a borda circundante da caixa começar a entortar, amassar ou desenvolver marcas de ferramenta. Deformação visível significa que a tentativa de abertura já está afetando a caixa, em vez de simplesmente liberar o fundo.
• Vedação de resistência à água: Pare se a junta ou a interface de vedação estiver deslocada, deteriorada, travada ou visivelmente danificada. A Citizen Watch alerta que remover um fundo da caixa pode permitir a entrada de poeira e deixar a vedação contra água incompleta; portanto, uma vedação comprometida requer inspeção e revedação correta, e não pressão de abertura adicional.

A resistência isoladamente não estabelece se um fundo da caixa travado tem uma rosca emperrada, corrosão, interferência da vedação, deformação ou outra obstrução; portanto, a decisão deve ser baseada em sinais de parada observáveis, e não em uma causa assumida. Como as evidências analisadas não fornecem nenhum limite numérico geral de força ou torque para fundos de caixa de cronógrafos de quartzo masculinos, a continuação da abertura não pode ser justificada por permanecer abaixo de um limite de medição universal. Se o engate seguro da ferramenta não puder ser mantido, corrosão ou deformação estiver visível, a vedação de resistência à água estiver comprometida ou a abertura controlada permanecer obstruída, pare e utilize um serviço profissional de relógios para avaliação.

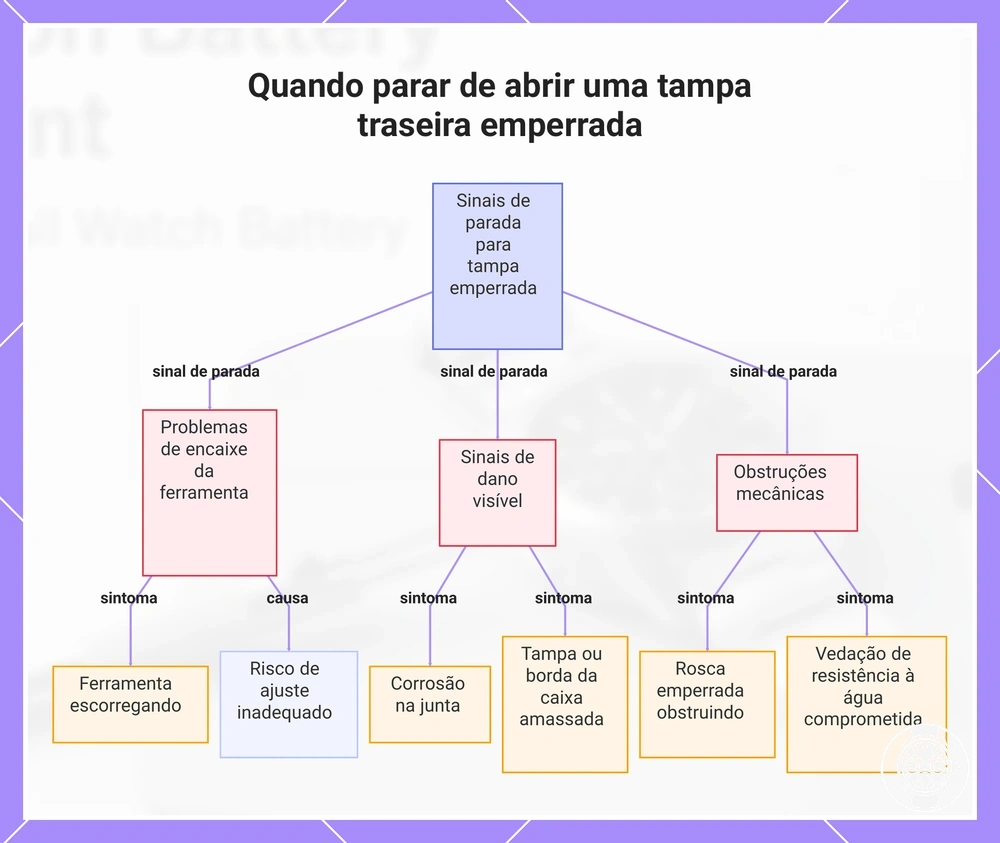

Este gráfico mostra os sinais de parada observáveis que indicam que você deve parar de tentar abrir uma tampa traseira emperrada e procurar serviço profissional.

Este gráfico mostra os sinais de parada observáveis que indicam que você deve parar de tentar abrir uma tampa traseira emperrada e procurar serviço profissional.

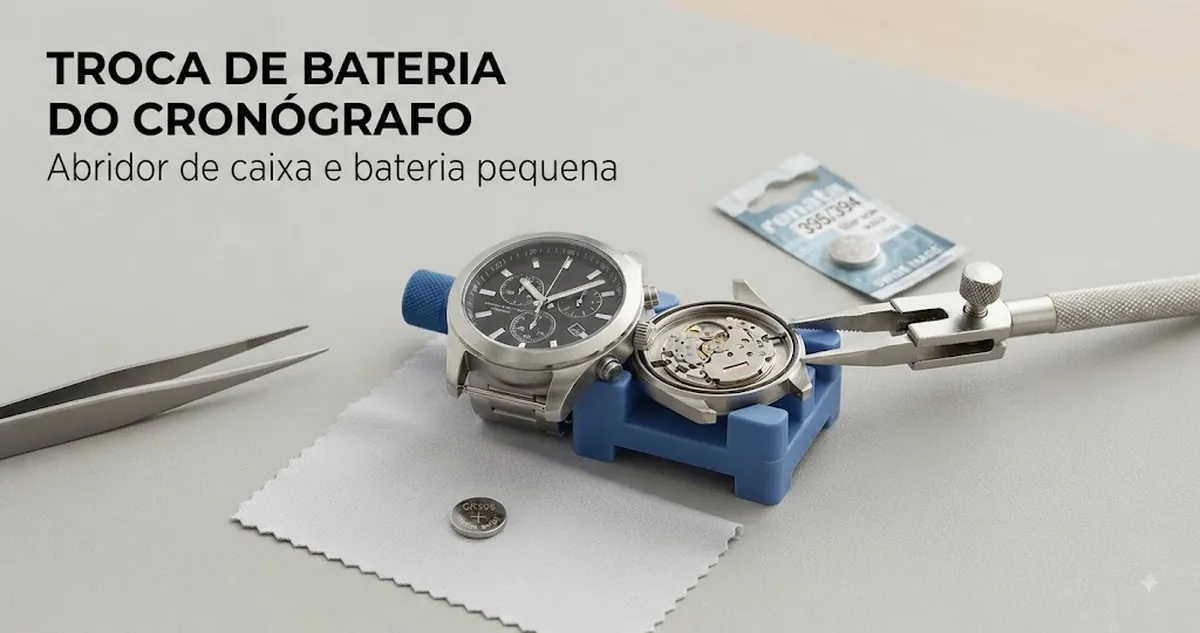

Ferramentas e peças necessárias para a troca de bateria

As ferramentas para troca de bateria de relógio devem cobrir cinco tarefas: abrir e apoiar a caixa, manusear a bateria, controlar poeira e inspecionar peças pequenas, fornecer a bateria correta e revedar uma junta em condições de uso. O abridor de caixa necessário depende do tipo de fundo da caixa e do ajuste seguro da ferramenta; portanto, nem todo relógio exige a mesma ferramenta de abertura.

A lista de verificação prática agrupa a preparação por abertura, manuseio, limpeza e inspeção, troca de bateria e vedação.

Prepare as ferramentas e consumíveis aplicáveis antes que a caixa seja aberta, para que o movimento e a bateria não precisem ficar expostos enquanto itens faltantes são encontrados. A lista de verificação prática agrupa a preparação por abertura, manuseio, limpeza e inspeção, troca de bateria e vedação.

• Abertura — abridor de caixa e suporte de caixa: Use um abridor de caixa que corresponda ao método de engate do fundo da caixa, juntamente com um suporte de caixa ou almofada de caixa quando for necessário apoio estável. Um ponto de abertura de fundo de pressão exige uma faca de caixa adequada, enquanto um fundo projetado para engate rotacional exige o abridor de fundo de rosca correspondente; a escolha da ferramenta é condicional ao tipo de fundo da caixa, e não universal.
• Manuseio — pinças: Use pinças de plástico para bateria para o manuseio direto da bateria e pinças não magnéticas adequadas quando componentes pequenos precisarem ser controlados sem contato desnecessário. O guia de troca de bateria da Esslinger usa especificamente pinças de plástico para pegar a bateria de reposição, fornecendo um método de manuseio definido quando a célula está sendo posicionada.
• Limpeza — controle de poeira: Trabalhe em uma superfície limpa e use um soprador de ar suave ou método equivalente de remoção controlada de poeira quando partículas soltas estiverem presentes ao redor da área acessível da caixa ou do movimento. O controle de poeira é necessário quando partículas estão visíveis ou poderiam permanecer dentro da caixa durante o fechamento; evite introduzir fibras ou detritos não controlados durante a limpeza.
• Inspeção — ampliação: Use uma lupa ou ampliador quando a marcação da bateria, contatos, junta ou pequenas peças de retenção não puderem ser inspecionados claramente a olho nu. Como exemplo numérico com fonte, a Esslinger lista uma lupa de olho de 5× em um conjunto de ferramentas de serviço de relógios; 5× é um exemplo de ampliação específico de produto, não um requisito mínimo ou universal para troca de bateria em cronógrafos de quartzo.
• Bateria — bateria correta: Prepare a bateria correta identificada a partir da especificação do relógio ou movimento e, quando legível, faça a verificação cruzada com a marcação da célula existente. O código, a química, a tensão e as dimensões da bateria necessária são específicos do modelo; portanto, nenhuma especificação única de bateria se aplica a todos os relógios cronógrafo de quartzo masculinos.
• Vedação — graxa para juntas: Use graxa para juntas apropriada para relógios quando a junta existente estiver em condições de uso e seu procedimento de revedação exigir lubrificação; substitua ou avalie profissionalmente uma vedação danificada ou com ajuste incorreto, em vez de tratar a graxa como substituto. A Seiko Instruments identifica a graxa de silicone TSF-451 para vedação à prova d'água de relógios e componentes de relógio relacionados, enquanto as evidências analisadas não estabelecem uma quantidade universal de graxa para todos os fundos de caixa de cronógrafos de quartzo.

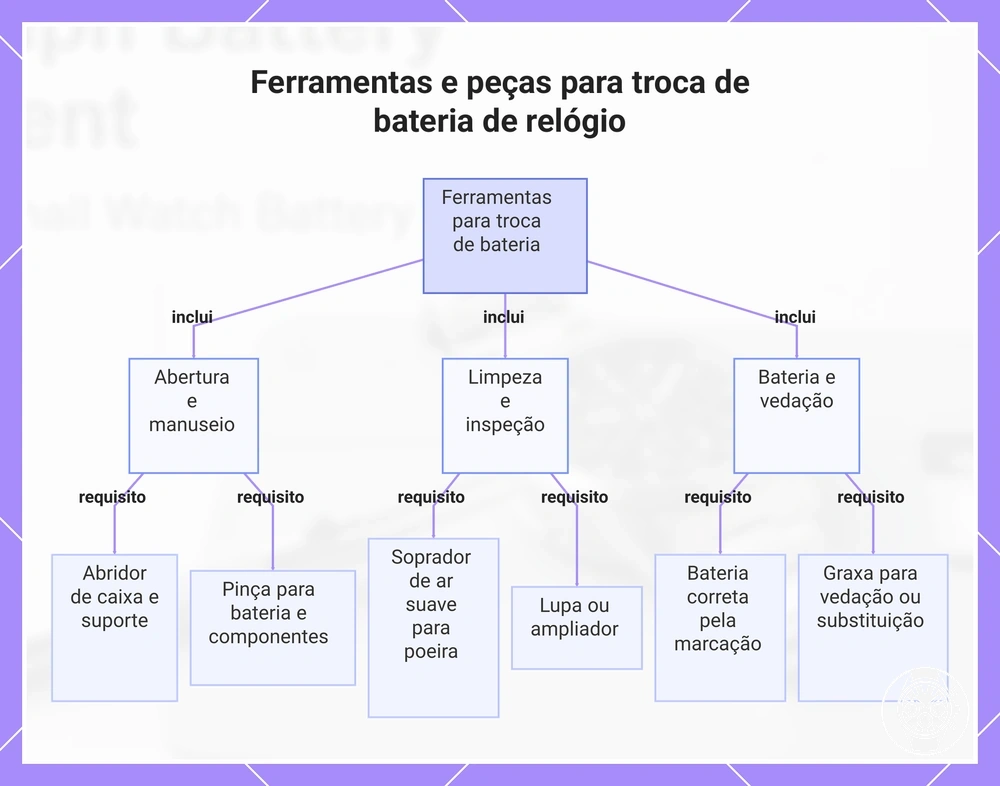

Este gráfico agrupa as ferramentas e peças necessárias para trocar a bateria de um relógio em três áreas de preparação: abertura e manuseio, limpeza e inspeção, e bateria e vedação.

Como trocar a bateria e revedar a caixa

Para trocar a bateria em um cronógrafo de quartzo masculino, prepare uma área de trabalho limpa, abra o fundo da caixa com o abridor de caixa correto, remova os componentes da bateria antiga sem danificar os contatos, instale a nova bateria na polaridade especificada, teste o funcionamento do movimento, inspecione a junta e revede a caixa com seu método de retenção original. O procedimento exato de abertura, retenção da bateria, reinicialização e junta é específico do modelo; a Citizen Watch afirma que remover um fundo da caixa pode permitir a entrada de poeira e deixar a vedação contra água incompleta; pare se o arranjo específico do relógio ou o procedimento de vedação não puder ser identificado.

1. Prepare a área de trabalho e o relógio. Mantenha a superfície de trabalho limpa e estável, remova sujeira externa solta e tenha a célula de reposição especificada e o abridor de caixa prontos antes de expor o movimento. Se o tipo de fundo da caixa ou seu ponto de engate pretendido não estiver claro, pare antes de aplicar pressão de abertura.
2. Abra o fundo da caixa. Use o método que corresponde ao fundo identificado: levante apenas no ponto de abertura designado de um fundo de pressão aplicável, gire um fundo de rosca aplicável com engate seguro ou use a chave de ajuste correto em um fundo fixado por parafusos. Pare se a ferramenta deslizar, a caixa começar a deformar ou o engate controlado não puder ser mantido.
3. Remova a bateria antiga e proteja os contatos. Registre o código da célula existente, a polaridade e o arranjo de retenção antes de soltar a bateria; em seguida, mova apenas o clipe, parafuso, isolador ou contato exigido por aquele movimento. Não dobre ou entre em curto com os contatos; se o sistema de retenção não puder ser identificado, pare em vez de forçar a célula para fora.
4. Instale a nova bateria. Instale apenas o tipo de bateria especificado para o relógio ou movimento e reproduza sua polaridade e arranjo de retenção documentados; a CASIO afirma que usar um tipo de bateria diferente do tipo especificado nas especificações do relógio pode causar mau funcionamento. Como exemplo específico de modelo, o manual da Citizen para o YF10 especifica uma célula de reposição com o lado positivo (+) voltado para cima, mas essa orientação se aplica ao YF10 e não deve ser generalizada para outro movimento de quartzo.
5. Teste o funcionamento do movimento. Com a nova bateria fixada, confirme se a marcação do tempo é retomada e teste as funções do cronógrafo antes de fechar a caixa; realize uma reinicialização elétrica ou do movimento apenas quando as instruções aplicáveis do fabricante especificarem uma. Se a célula de reposição correta for instalada, mas o movimento ou cronógrafo não responder conforme documentado, pare antes de prosseguir para diagnóstico ou reparo interno.
6. Inspecione a junta. Antes de revedar, verifique se a junta está posicionada corretamente e não apresenta trincas visíveis, distorção, contaminação ou deslocamento. A Citizen Watch afirma que relógios resistentes à água usam juntas de vedação em áreas incluindo o fundo da caixa e que seus relógios com baterias substituíveis têm suas juntas de resistência à água substituídas durante a troca da bateria; se a especificação ou condição correta da junta não puder ser confirmada, pare e utilize serviço profissional.
7. Revede a caixa. Recoloque o fundo da caixa usando seu método de retenção original, mantendo a junta e as superfícies de fechamento livres de poeira e material estranho. O manual da Citizen para o YF10 exige especificamente que sua vedação de borracha à prova d'água seja posicionada corretamente antes que seu fundo da caixa seja recolocado, enquanto a CASIO instrui os usuários a solicitar uma verificação de resistência à água quando a bateria é trocada; fechar o fundo da caixa não é evidência por si só de que o desempenho de resistência à água declarado do relógio foi restaurado.

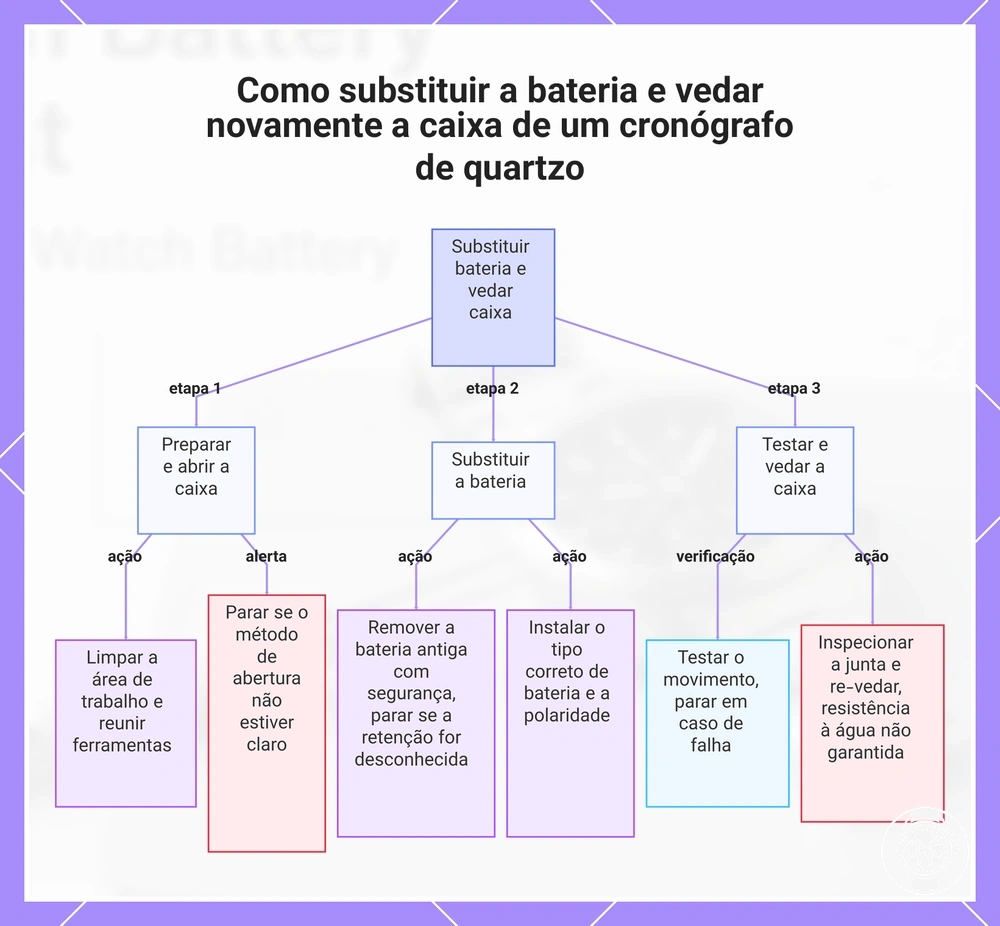

Este gráfico mostra as principais etapas, verificações e alertas para substituir a bateria e vedar novamente a caixa de um cronógrafo de quartzo masculino.

Removendo a bateria antiga sem perturbar os contatos

Remova a bateria antiga somente após identificar sua orientação, o grampo ou clipe de retenção da bateria, a mola de contato e qualquer isolante plástico; use pinças para controlar a célula sem usar os contatos como alavanca. O caminho de liberação é específico do movimento: o procedimento de bateria do Módulo 1633 da CASIO identifica um suporte de bateria que deve ser removido antes da bateria antiga; portanto, as instruções aplicáveis do movimento determinam como um grampo ou suporte é liberado enquanto a proteção do contato permanece a prioridade.

Pare se o grampo ou clipe de retenção da bateria não tiver um caminho de liberação claramente identificado, se a mola de contato se mover com o retentor ou se a remoção exigir o uso de um contato como ponto de alavanca.

Apoie o relógio para que ele não se desloque, observe a orientação da bateria antiga antes de levantá-la e mantenha qualquer isolante plástico em sua posição identificada, pois essas peças afetam o arranjo local da bateria e dos contatos. O procedimento do Módulo 1633 da CASIO distingue o suporte da bateria do contato AC, demonstrando que um componente de retenção e um contato elétrico podem desempenhar funções separadas; as evidências analisadas dos fabricantes não especificam um ponto de toque universal da pinça, pressão da mola de contato ou direção de liberação do clipe para todos os movimentos de cronógrafos de quartzo. Pare se o grampo ou clipe de retenção da bateria não tiver um caminho de liberação claramente identificado, se a mola de contato se mover com o retentor ou se a remoção exigir o uso de um contato como ponto de alavanca.

• Posição da mão: Apoie o relógio contra movimento enquanto a bateria antiga é controlada com pinças; mantenha a pressão da mão afastada dos contatos expostos e da mola de contato.
• Ponto de contato da ferramenta: Coloque as pinças em uma parte acessível da bateria antiga ou de seu retentor documentado, não em um contato elétrico delicado; o ponto de contato exato não é universalmente especificado e deve seguir o arranjo do movimento.
• Manuseio do clipe: Libere o grampo da bateria, o suporte da célula ou o clipe de retenção através de seu mecanismo identificado antes de levantar a célula. O Módulo 1633 da CASIO fornece um exemplo específico de modelo no qual o suporte da bateria é removido antes da bateria antiga.
• Orientação: Registre a orientação da bateria antiga e a posição do isolante plástico antes que qualquer um seja deslocado, para que a bateria, o isolante e a mola de contato permaneçam distinguíveis durante a remoção.
• Sinal de parada: Pare quando o caminho de liberação do clipe não estiver claro, o retentor não puder ser separado da mola de contato com confiança ou o contato disponível da ferramenta colocaria alavanca sobre os contatos.

Instalando a nova bateria e testando o movimento

Instale a nova bateria com a polaridade especificada para o movimento, confirme o assentamento completo da bateria e verifique se o retentor ou mola normal fornece pressão de contato sem dobrar manualmente o contato. As instruções da Citizen para o YF10 fornecem um exemplo específico de modelo: a célula de reposição é instalada com o lado positivo (+) voltado para cima e uma reinicialização total é necessária após a troca da bateria; portanto, nem a polaridade nem o procedimento de reinicialização devem ser generalizados entre movimentos de cronógrafos de quartzo. Realize o teste do movimento antes de fechar a caixa para reduzir o risco de reabri-la devido a um requisito não resolvido de assentamento, contato ou reinicialização.

Estas são verificações de resposta pré-fechamento, e não prova de que todas as funções do movimento estão livres de falhas.

Após a instalação, verifique se o ponteiro dos segundos avança ou se o visor aplicável se torna ativo; em seguida, acione o pusher do cronógrafo e observe se a função correspondente do cronógrafo responde. Estas são verificações de resposta pré-fechamento, e não prova de que todas as funções do movimento estão livres de falhas. Se a nova bateria tiver a polaridade especificada e o assentamento correto da bateria, mas a resposta esperada do movimento estiver ausente, realize uma reinicialização apenas quando as instruções aplicáveis do fabricante especificarem uma; caso contrário, deixe a caixa aberta para serviço adequado, em vez de assumir que a troca da bateria resolveu a falha.

• Verificação de polaridade: Confirme se a nova bateria corresponde à polaridade especificada para o movimento. No exemplo da Citizen YF10, o positivo (+) fica voltado para cima; um movimento diferente exige sua própria orientação documentada.
• Verificação de assentamento da bateria: Confirme se a célula assentada está em seu suporte pretendido e se seu grampo ou retentor está na posição documentada. Uma célula deslocada significa que a instalação está incompleta e deve ser corrigida antes do teste.
• Verificação de pressão de contato: Confirme se o contato normal da bateria encontra a célula assentada através de seu arranjo de mola ou retentor projetado. Se o contato exigir dobra ou pressão improvisada para manter a conexão elétrica, pare em vez de alterar a geometria do contato.
• Verificação do ponteiro dos segundos ou visor: Observe se o ponteiro dos segundos avança ou, quando aplicável, se o visor se torna ativo. Uma resposta visível significa que o movimento respondeu à célula instalada, mas não estabelece que todas as funções do cronógrafo operam corretamente.
• Verificação do pusher do cronógrafo: Acione o pusher do cronógrafo de acordo com os controles documentados do relógio e observe a indicação correspondente do cronógrafo. Uma resposta apoia o prosseguimento com o fechamento; nenhuma resposta significa que o requisito de reinicialização específico do movimento ou a necessidade de serviço permanece não resolvido.
• Verificação pré-fechamento: Feche a caixa somente após as respostas esperadas do movimento local e do cronógrafo estarem presentes ou qualquer reinicialização de troca de bateria especificada pelo fabricante tiver sido concluída. O procedimento da Citizen para o YF10 demonstra que uma reinicialização total pode ser um requisito explícito pós-troca; portanto, uma falha de resposta inexplicada deve permanecer não resolvida até que as instruções aplicáveis do movimento ou o procedimento de serviço a abordem.

Limpeza, lubrificação e assentamento da junta

A junta do fundo da caixa deve ser limpa, inspecionada, condicionalmente lubrificada com graxa de silicone e assentada completamente na ranhura da caixa antes da revedação; uma junta com trincas, perda de elasticidade, compressão permanente ou deslocamento não deve ser tratada como em condições de uso. A Citizen Watch afirma que juntas de relógios resistentes à água podem se deteriorar por perda de elasticidade, fragilidade e trincas, e a Citizen substitui juntas de resistência à água durante a troca da bateria em seus relógios com baterias substituíveis pelo usuário. Esses controles reduzem os riscos de contaminação e assentamento durante a revedação, mas não comprovam a restauração da resistência à água.

Esses controles reduzem os riscos de contaminação e assentamento durante a revedação, mas não comprovam a restauração da resistência à água.

Antes de fechar a caixa, use esta lista de verificação para controlar a condição da junta, limpeza, lubrificação, assentamento e qualidade da vedação; as evidências analisadas não especificam uma quantidade universal de graxa de silicone ou limite numérico de compressão para todas as juntas de fundo de caixa de cronógrafos de quartzo masculinos, e a CASIO aconselha solicitar uma verificação de resistência à água quando a bateria é trocada; portanto, o teste de pressão permanece necessário quando o desempenho de resistência à água declarado do relógio deve ser verificado.

• Inspecione: Verifique se a junta apresenta trincas visíveis, fragilidade, compressão permanente, distorção ou deslocamento. Se alguma dessas condições impedir a junta de manter sua forma ou posição pretendida, use a junta de reposição aplicável ou a revedação profissional, em vez de assumir que a vedação existente permanece adequada.
• Limpe: Remova sujeira visível e material estranho da junta e da ranhura da caixa sem danificar nenhuma das superfícies de vedação. A Citizen Watch alerta que abrir um fundo da caixa pode permitir a entrada de poeira e deixar a vedação contra água incompleta; portanto, a contaminação visível deve ser removida antes do fechamento.
• Lubrifique: Aplique graxa de silicone apenas quando o material da junta aplicável e o procedimento de serviço especificarem lubrificação. As evidências analisadas não fornecem espessura, massa, volume ou quantidade de revestimento universal de graxa para todas as juntas de fundo de caixa de cronógrafos de quartzo; portanto, uma especificação de serviço específica do modelo tem precedência sobre uma quantidade assumida.
• Assente: Coloque a junta completamente na ranhura da caixa sem torção visível, pinçamento ou deslocamento. Se a junta não puder permanecer corretamente assentada, substitua a vedação aplicável ou use a revedação profissional, em vez de prender uma junta deslocada sob o fundo da caixa.
• Feche e verifique: Recoloque o fundo da caixa somente após a junta estar corretamente assentada e a interface de vedação livre de contaminação visível. A CASIO aconselha solicitar uma verificação de resistência à água quando a bateria é trocada; portanto, a revedação e o cuidado com a junta são etapas de controle de risco, enquanto o teste de pressão é a etapa de verificação quando o desempenho restaurado de resistência à água deve ser estabelecido.

Condição da junta e limites de resistência à água após a troca

Após a troca, não se deve assumir que um cronógrafo de quartzo masculino mantém seus limites anteriores de resistência à água apenas porque o fundo da caixa foi fechado: a condição da junta e o assentamento correto determinam se a vedação da caixa está pronta para verificação. A Citizen Watch afirma que relógios com bateria substituível têm suas juntas de resistência à água substituídas durante a troca da bateria, enquanto a CASIO especifica que um técnico treinado verifica a resistência à água quando a bateria é trocada. Até que a vedação da caixa seja verificada adequadamente, seu desempenho de resistência à água após a troca permanece não verificado.

Até que a vedação da caixa seja verificada adequadamente, seu desempenho de resistência à água após a troca permanece não verificado.

A condição da junta separa uma interface de vedação em condições de uso de uma que requer manutenção: a Citizen Watch relata que a exposição prolongada ao suor e à água pode fazer com que juntas de resistência à água percam elasticidade, tornem-se quebradiças ou trinquem, e especifica a substituição da junta durante a troca da bateria para seus relógios com bateria substituível. A CASIO fornece um intervalo de manutenção de família de modelos de cerca de 2 a 3 anos para substituição periódica da junta e exige uma inspeção de resistência à água quando a bateria é trocada; esse intervalo de 2 a 3 anos é uma orientação da CASIO, não um intervalo universal para todos os cronógrafos de quartzo. O assentamento correto da junta pode restaurar a vedação física da caixa, mas o assentamento por si só não mede sua resistência à pressão da água. O teste de pressão ou a verificação profissional de resistência à água aplicável é a etapa de verificação quando o desempenho pós-troca deve ser estabelecido.

O assentamento correto da junta pode restaurar a vedação física da caixa, mas o assentamento por si só não mede sua resistência à pressão da água.

Para exposição à água, suor ou uso esportivo, aplique a categoria de resistência à água declarada pelo fabricante do relógio somente após a vedação pós-troca ter sido verificada adequadamente. Por exemplo, a orientação operacional atual da CASIO permite natação para relógios marcados com 5BAR, mas não para relógios resistentes à água de uso diário sem marcação BAR; a Citizen, da mesma forma, classifica relógios WATER RESIST a 3 atmosferas para exposição diária limitada e modelos de 5 bar para contato mais frequente com água e esportes aquáticos. Se a caixa foi aberta e a qualidade de sua vedação não foi verificada, providencie a verificação profissional aplicável para manter o relógio antes de confiar em sua classificação declarada para a condição pretendida de água ou esporte.

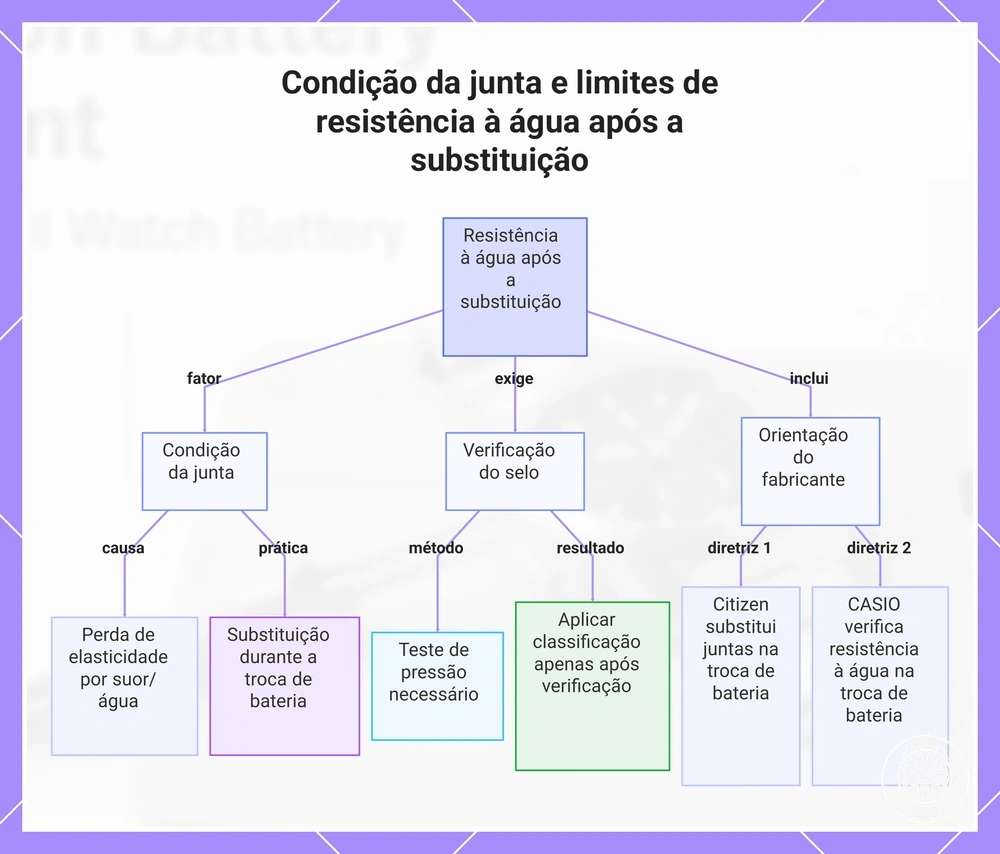

Este gráfico mostra como a condição da junta, a verificação do selo e a orientação do fabricante determinam os limites de resistência à água após uma troca de bateria ou abertura da caixa.

Este gráfico mostra como a condição da junta, a verificação do selo e a orientação do fabricante determinam os limites de resistência à água após uma troca de bateria ou abertura da caixa.

Custo da troca de bateria: faça você mesmo vs profissional

O custo da troca de bateria faça você mesmo para um cronógrafo de quartzo masculino é o preço da bateria mais quaisquer ferramentas que precisem ser compradas, enquanto a troca profissional adiciona mão de obra e pode incluir trabalho de vedação e teste de pressão. Não há um preço australiano universal confiável para nenhuma das opções, pois o tipo de bateria, o acesso à caixa, a condição da vedação, o escopo do teste e as inclusões do serviço diferem conforme o relógio e o prestador. A comparação prática de custos inclui tanto o dinheiro gasto quanto o risco de dano à caixa retido pela pessoa que abre o relógio.

A comparação prática de custos inclui tanto o dinheiro gasto quanto o risco de dano à caixa retido pela pessoa que abre o relógio.

Os preços atuais de prestadores australianos fornecem um exemplo delimitado, e não uma taxa universal: a Melbourne Watch Repairs lista troca de bateria a partir de AUD$66, teste de pressão a partir de AUD$66 e um pacote combinado de bateria e teste de pressão a partir de AUD$99, enquanto a Watch Tech lista trocas de bateria a partir de AUD$49 e uma troca de bateria com teste de pressão por AUD$135. Esses valores mostram por que a mão de obra profissional e o teste de pressão devem ser comparados pelo escopo do serviço, e não apenas pelo preço da bateria; a diferença listada entre o preço inicial de bateria da Watch Tech e seu serviço de bateria com teste de pressão é de AUD$86, enquanto a Melbourne Watch Repairs lista seu pacote combinado AUD$33 acima de seu preço inicial apenas de bateria. Para o faça você mesmo, nenhum total universal verificado se aplica, pois as ferramentas necessárias são específicas da caixa e a bateria de reposição é específica do movimento; ferramentas reutilizáveis fornecem valor de uso repetido apenas quando permanecem adequadas para relógios posteriores. A compensação de valor é, portanto, um custo de serviço profissional único contra o custo da bateria e das ferramentas, mais as responsabilidades de abertura, revedação e teste retidas pelo usuário que faz você mesmo.

Opção	Fator de custo	Compensação de risco	Melhor adequação
Faça você mesmo	Preço da bateria mais quaisquer ferramentas específicas da caixa necessárias; as evidências analisadas não estabelecem um total australiano universal para o faça você mesmo.	O usuário retém o risco de dano à caixa e a responsabilidade pela revedação correta; sem teste de pressão adequado, a resistência à água pós-troca permanece não verificada.	Um usuário que já possui ferramentas adequadas, consegue identificar a bateria correta e o método de abertura e espera substituições futuras compatíveis suficientes para obter valor de uso repetido das ferramentas.
Profissional	Bateria, mão de obra e o escopo de serviço selecionado. Exemplos atuais são Melbourne Watch Repairs a partir de AUD$66 por uma bateria ou AUD$99 com teste de pressão, e Watch Tech a partir de AUD$49 por uma troca de bateria ou AUD$135 com teste de pressão.	O preço do serviço aumenta quando o teste de pressão ou trabalho adicional de vedação é incluído, enquanto a abertura especializada e o teste permanecem com a oficina de reparos.	Uma troca única, um fundo de caixa desconhecido ou difícil, um relógio onde o risco de dano à caixa é inaceitável ou um relógio que exija teste de pressão antes de confiar em sua classificação de resistência à água.

A troca profissional de bateria se torna o limite de decisão mais claro quando comprar ferramentas oferece pouco valor de uso repetido, a abertura segura da caixa não pode ser alcançada com equipamento adequado já disponível, o risco de dano à caixa é inaceitável ou o teste de pressão é necessário após o fechamento. Por exemplo, a Watch Tech afirma que uma troca de bateria simples leva aproximadamente 20 minutos, enquanto uma bateria, vedação e teste de pressão de água podem levar até 60 minutos, mostrando que o custo mais alto do serviço pode representar trabalho adicional de vedação e verificação, e não apenas a instalação da bateria. Se o faça você mesmo exigir ferramentas desconhecidas e ainda deixar o desempenho necessário da vedação da caixa não verificado, o serviço profissional fornece o escopo mais completo de troca e verificação.

Problemas do cronógrafo após a troca da bateria

Problemas do cronógrafo após a troca da bateria devem ser diagnosticados pelo sintoma, em vez de atribuídos automaticamente à nova bateria: um relógio que não está funcionando pode ter uma condição não resolvida de contato da bateria ou resposta do movimento, um alinhamento incorreto dos ponteiros pode exigir um procedimento de posição zero específico do movimento, e pushers que não respondem podem indicar uma falha no estado operacional, contato ou movimento. As instruções do calibre 0520 da Citizen especificam o posicionamento zero quando o ponteiro dos segundos do cronógrafo não retorna à posição de 0 segundo após a troca da bateria; portanto, o desalinhamento pós-troca pode ser uma condição de ajuste, e não uma evidência de que a célula de reposição está com defeito. Agrupe o sintoma primeiro como nenhuma resposta do movimento, alinhamento incorreto dos ponteiros do cronógrafo ou falha na resposta do pusher.

Agrupe o sintoma primeiro como nenhuma resposta do movimento, alinhamento incorreto dos ponteiros do cronógrafo ou falha na resposta do pusher.

As verificações seguras devem permanecer limitadas a condições observáveis ou documentadas pelo fabricante: confirme se a nova bateria é do tipo especificado e está corretamente assentada, confirme se a coroa está na posição de operação exigida pelo movimento e compare os ponteiros e pushers do cronógrafo com as instruções aplicáveis do calibre antes de tentar uma reinicialização. A orientação do Módulo 5734 da CASIO afirma que usar um tipo de bateria diferente do tipo especificado pode causar mau funcionamento; as instruções do H50 da Citizen exigem a posição 0 da coroa para operação do cronógrafo e especificam manter o botão aplicável pressionado por 3 segundos para entrar na correção do ponteiro dos segundos do cronógrafo, enquanto as instruções do B620 da Citizen usam uma pressão de 2 segundos em sua própria sequência de correção. Esses valores específicos de modelo mostram por que um modo de reinicialização de um calibre não deve ser transferido para outro, deixando a especificação da bateria, o assentamento, o estado da coroa e o modo de reinicialização documentado como as verificações seguras.

Sintoma	Possível problema de atributo	Verificação segura	O que significa
O relógio não está funcionando após a instalação da nova bateria	Especificação da bateria, assentamento, contato elétrico, estado da coroa ou resposta do movimento permanece não resolvido.	Verifique o tipo de bateria especificado, o assentamento completo e a posição documentada da coroa sem dobrar contatos ou improvisar uma reinicialização. O Módulo 5734 da CASIO identifica um tipo de bateria incorreto como risco de mau funcionamento.	Se a bateria especificada estiver corretamente assentada e o estado operacional documentado ainda não produzir resposta do movimento, o sintoma atingiu uma possível falha de contato ou movimento, em vez de uma falha confirmada da bateria.
Os ponteiros do cronógrafo funcionam, mas não retornam a zero	O alinhamento dos ponteiros do cronógrafo ou a posição zero está incorreto.	Use apenas o procedimento de alinhamento específico do calibre. O calibre 0520 da Citizen exige posicionamento zero quando seu ponteiro dos segundos do cronógrafo não retorna à posição de 0 segundo após a troca da bateria.	Um ponteiro responsivo, mas desalinhado, apoia a verificação do procedimento de posição zero documentado; não estabelece que a nova bateria está com defeito.
Os pushers não produzem resposta do cronógrafo enquanto a marcação do tempo normal continua	Estado operacional do cronógrafo, entrada do pusher, contato interno ou função do movimento permanece não resolvido.	Confirme a coroa e o estado operacional especificados pelo fabricante. O H50 da Citizen exige a posição 0 da coroa para operação do cronógrafo.	Se a marcação do tempo continuar, mas os pushers operados corretamente permanecerem sem resposta, o sintoma ultrapassou a verificação segura do estado operacional e pode indicar uma falha no pusher, contato ou movimento.
O cronógrafo permanece anormal após seu procedimento documentado de reinicialização ou alinhamento de ponteiros	Condição persistente de posição do ponteiro, pusher, contato ou movimento permanece não resolvida.	Repita apenas as etapas de verificação autorizadas pelas instruções aplicáveis do movimento; não substitua a sequência de reinicialização de outro calibre.	Desalinhamento persistente, falha do pusher ou resposta anormal do movimento é um ponto de escalonamento para solução de problemas profissional.

Erros persistentes de alinhamento dos ponteiros, pushers que não respondem ou um relógio que permanece sem funcionar após as verificações especificadas de bateria, assentamento, estado operacional e reinicialização documentada pelo fabricante marcam o limite da triagem pós-troca. Os procedimentos H50 e B620 da Citizen ilustram a dependência do modelo numericamente: suas sequências de correção citadas usam pressões de botão de 3 segundos e 2 segundos, respectivamente; portanto, a próxima ação prática é seguir a documentação exata do calibre, em vez de inferir uma reinicialização universal. Falhas persistentes do cronógrafo ou movimento pertencem a problemas e soluções do relógio mais amplos ou à solução de problemas profissional, em vez de etapas adicionais de troca de bateria.

O relógio não funciona com uma bateria nova

Se um relógio não funcionar com uma bateria nova, primeiro verifique a orientação da bateria e o tipo de célula especificado; em seguida, verifique se há uma célula descarregada, alinhamento incorreto do contato, grampo da bateria não fixado ou isolante plástico deslocado. A CASIO especifica que usar um tipo de bateria diferente do tipo listado para o relógio pode causar mau funcionamento, enquanto o calibre 6850 da Citizen exige uma Reinicialização Total após a troca da bateria. As primeiras verificações seguras são, portanto, polaridade e especificação da célula corretas, condição utilizável da bateria, posição normal do contato e grampo, posição correta do isolante e apenas o procedimento de reinicialização documentado para aquele movimento.

Mantenha o diagnóstico de não funcionamento limitado a essas verificações, em vez de alterar peças delicadas do movimento.

Mantenha o diagnóstico de não funcionamento limitado a essas verificações, em vez de alterar peças delicadas do movimento. As evidências analisadas dos fabricantes não estabelecem uma orientação universal de bateria, tensão mínima da bateria, arranjo do grampo da bateria, posição do isolante plástico ou sequência de reinicialização para todos os cronógrafos de quartzo masculinos; esses valores são específicos do movimento. Por exemplo, a Citizen especifica que a Reinicialização Total pós-bateria do calibre 6850 exige que os botões A, B e C sejam pressionados simultaneamente por mais de 2 segundos, após o que soltá-los produz um tom de confirmação e um leve movimento dos ponteiros; este é um procedimento do calibre 6850, não uma reinicialização universal. Se as verificações aplicáveis estiverem corretas e o relógio parado ainda não mostrar movimento, uma falha de contato ou movimento permanece possível e a solução de problemas profissional é o escalonamento adequado.

• Orientação da bateria: Verifique a polaridade da nova bateria em relação à documentação aplicável do movimento ou a um registro confiável da instalação original. Se a polaridade necessária não puder ser estabelecida, pare em vez de assumir uma orientação universal de positivo (+).
• Célula descarregada: Verifique a célula de reposição com um método de teste de bateria apropriado para sua química especificada ou use outra célula verificada do tipo exato especificado. A CASIO identifica baixa potência da bateria como uma condição que pode produzir operação anormal, incluindo um visor em branco em módulos aplicáveis; se uma célula de reposição verificada der o mesmo resultado de não funcionamento, continue com as verificações de instalação em vez de assumir que a primeira bateria nova foi a causa.
• Alinhamento do contato: Confirme se os contatos da bateria encontram a célula corretamente assentada em suas posições normais projetadas. Um contato visivelmente deslocado ou um contato que não encontra a célula normalmente é uma condição de escalonamento, e não uma razão para remodelá-lo repetidamente.
• Grampo da bateria: Confirme se o grampo ou suporte da bateria está completamente fixado na posição especificada para o movimento. Se a célula permanecer solta ou o grampo não puder ser fixado normalmente, pare, pois o contato elétrico confiável não foi estabelecido.
• Isolante plástico: Confirme se o isolante plástico permanece em sua posição documentada e não foi deslocado durante a troca da bateria. Como as evidências analisadas dos fabricantes não estabelecem um layout de isolante universal entre movimentos de cronógrafos de quartzo, não remova ou desvie um isolante não identificado para obter uma resposta.
• Resposta do movimento: Realize uma Reinicialização Total ou procedimento equivalente de troca de bateria apenas quando a documentação aplicável do fabricante o exigir; o calibre 6850 da Citizen, por exemplo, especifica sua reinicialização de três botões por mais de 2 segundos após a troca da bateria. Se a célula especificada, a orientação da bateria, o alinhamento do contato, o grampo da bateria, o isolante plástico e o estado de reinicialização documentado estiverem corretos, mas o relógio não funcionar, a causa não resolvida pode incluir uma falha interna do movimento e deve ser escalonada para serviço de relógios.

Ponteiros ou pushers do cronógrafo não funcionam após a troca

Se os ponteiros ou pushers do cronógrafo não estiverem funcionando após a troca da bateria, verifique a zeragem dos ponteiros, a posição da coroa ou haste, o assentamento da bateria, a resposta do pusher e o modo de reinicialização específico do movimento antes de tratar o sintoma como uma falha interna do movimento. As instruções do calibre 0520 da Citizen identificam um ponteiro dos segundos do cronógrafo que não retorna à posição de 0 segundo após a troca da bateria como uma condição que exige posicionamento zero. As causas locais, portanto, se dividem em zeragem incorreta dos ponteiros, posição operacional incorreta ou falha na resposta do pusher, assentamento incompleto da bateria ou uma reinicialização do movimento exigida pelo calibre específico.

As instruções do calibre 0520 da Citizen identificam um ponteiro dos segundos do cronógrafo que não retorna à posição de 0 segundo após a troca da bateria como uma condição que exige posicionamento zero.

O modo de reinicialização é específico do movimento, e não universal: a Citizen especifica uma pressão do botão de pelo menos 3 segundos para entrar na correção do ponteiro dos segundos do cronógrafo no calibre H50, enquanto o calibre B620 usa uma pressão de 2 segundos em seu próprio procedimento de correção; portanto, esses valores numéricos devem permanecer específicos do calibre. A Citizen também especifica a posição 0 da coroa para operação normal do cronógrafo H50; isso significa que um pusher que não responde deve primeiro ser testado com esse calibre em sua posição operacional documentada, em vez de ser classificado imediatamente como um contato com falha. Confirme se a bateria especificada está totalmente assentada antes de aplicar qualquer reinicialização documentada do movimento, pois uma condição não resolvida de bateria ou contato pode impedir uma verificação funcional significativa. Se o estado operacional correto, o assentamento da bateria, a zeragem dos ponteiros e a reinicialização documentada do movimento ainda deixarem a função do cronógrafo não resolvida, encaminhe o relógio para solução de problemas profissional, em vez de estender a troca da bateria para reparo interno do movimento.

• Ponteiros do cronógrafo — zeragem: Se os ponteiros do cronógrafo se moverem, mas não retornarem às suas marcas de referência, verifique o procedimento de zeragem de ponteiros específico do calibre. O calibre 0520 da Citizen identifica explicitamente a falha de seu ponteiro dos segundos do cronógrafo em retornar a 0 segundos após a troca da bateria como a condição para o posicionamento zero.
• Pushers — contato e resposta: Coloque a coroa ou haste na posição operacional documentada do cronógrafo e teste a resposta normal de início, parada e reinicialização. O H50 da Citizen especifica a posição 0 da coroa para operação do cronógrafo; se a marcação do tempo continuar, mas os pushers permanecerem sem resposta nessa posição, a entrada do pusher ou o contato interno permanece uma questão de serviço não resolvida, em vez de uma falha confirmada da bateria.
• Modo de reinicialização — reinicialização do movimento: Use apenas o procedimento de reinicialização ou correção de ponteiros especificado para o movimento exato. O H50 da Citizen especifica uma pressão de pelo menos 3 segundos para seu modo de correção do ponteiro dos segundos do cronógrafo, enquanto o B620 da Citizen especifica 2 segundos em seu procedimento; a diferença mostra por que o tempo de reinicialização de um calibre não deve ser transferido para outro.
• Resposta do movimento — assentamento da bateria: Confirme se a célula de reposição especificada está completamente assentada e retida em sua posição pretendida antes de julgar a resposta do movimento. A orientação de troca de bateria da CASIO afirma que usar um tipo de bateria diferente do tipo especificado para o relógio pode causar mau funcionamento; se a célula especificada estiver corretamente assentada e as verificações documentadas de zeragem, posição operacional, resposta do pusher e reinicialização do movimento ainda deixarem o cronógrafo não funcionando, a solução de problemas profissional é o escalonamento adequado.
