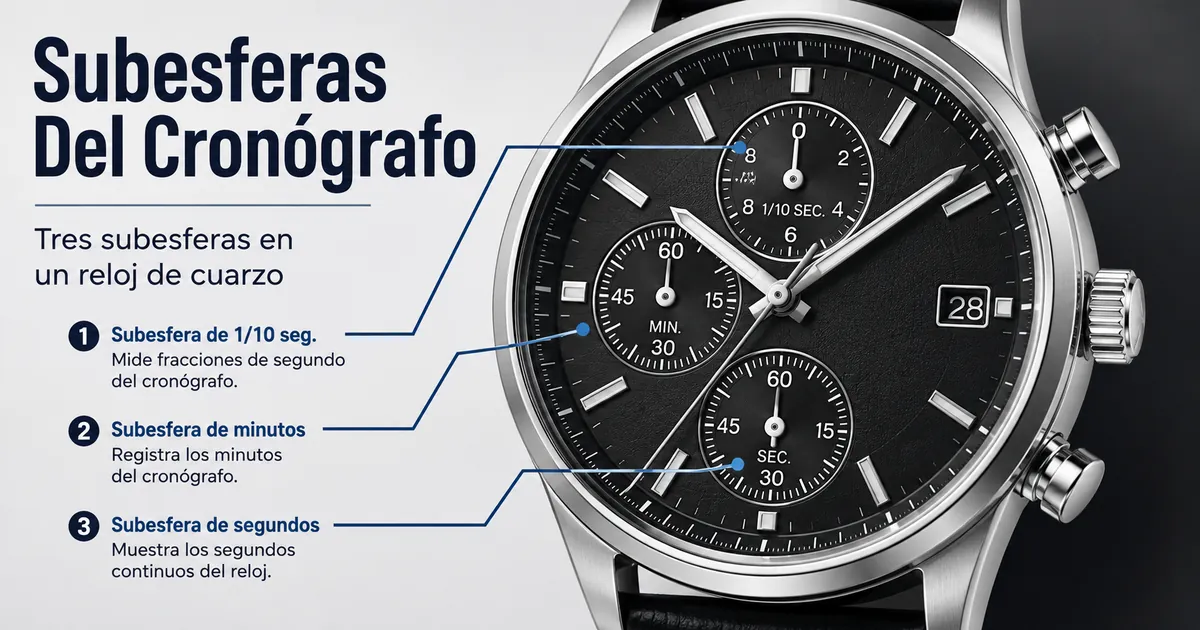

Subesferas de un reloj cronógrafo de cuarzo para hombre explicadas

Las subesferas de un reloj cronógrafo de cuarzo para hombre son pequeñas pantallas dentro de la esfera principal que separan funciones como el tiempo transcurrido, los segundos continuos o la hora en formato de 24 horas. Por lo tanto, una subesfera es un elemento de visualización que depende del modelo: su significado viene determinado por la función asignada por el movimiento y se interpreta a través de su etiqueta y escala, no por una posición universal en la esfera.

Las subesferas pueden incluir un contador de minutos para los minutos transcurridos del cronógrafo, una visualización de segundos continuos para la medición normal del tiempo o una subesfera de 24 horas.

Las subesferas pueden incluir un contador de minutos para los minutos transcurridos del cronógrafo, una visualización de segundos continuos para la medición normal del tiempo o una subesfera de 24 horas. El manual de instrucciones del cronógrafo de cuarzo Citizen B620 identifica una manecilla de minutos del cronógrafo, una manecilla de segundos del cronógrafo, un segundero y una manecilla de 24 horas, mientras que el manual de instrucciones del cuarzo analógico Citizen 0520 documenta las mismas cuatro funciones de visualización. Estos ejemplos definidos por el fabricante proporcionan contexto para los relojes cronógrafo de cuarzo para hombre: la medida mostrada debe leerse a partir de la etiqueta, la escala y la configuración del movimiento correspondientes, porque la disposición asignada a esas funciones no es fija entre distintos movimientos.

Esta es la razón por la que dos relojes con tres subesferas pueden tener una apariencia similar mientras que sus contadores individuales representan medidas distintas.

Por ejemplo, Citizen especifica que el cronógrafo B620 mide el tiempo transcurrido hasta 60 minutos en incrementos de 0,2 segundos, por lo que su visualización de minutos del cronógrafo tiene un rol diferente al de los segundos continuos o la visualización de 24 horas del reloj. Esta es la razón por la que dos relojes con tres subesferas pueden tener una apariencia similar mientras que sus contadores individuales representan medidas distintas. El uso detallado del cronógrafo, los procedimientos de puesta a cero y la cobertura completa de las piezas son contextos aparte; primero hay que establecer qué es una subesfera y qué representa su escala antes de interpretar cada función individual.

Tabla de contenidos⌄

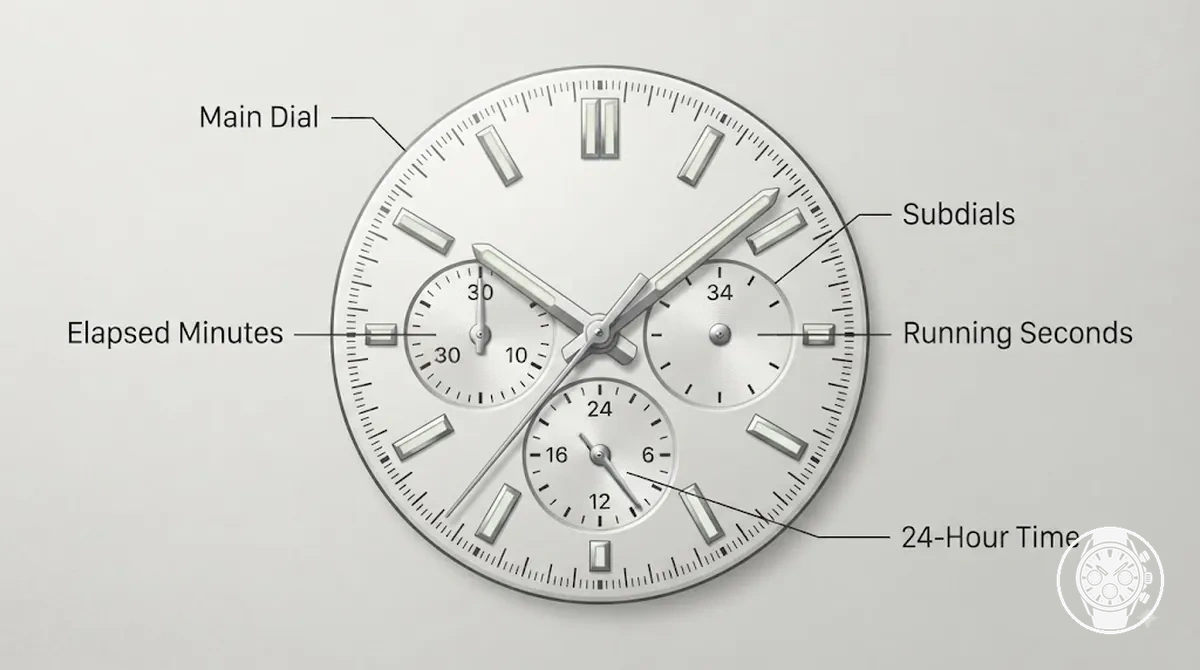

Qué son las subesferas del cronógrafo y qué miden

Las subesferas del cronógrafo son pequeñas pantallas circulares dentro de la esfera principal que muestran medidas independientes relacionadas con el tiempo en un reloj cronógrafo. El atributo medido por una subesfera puede ser los minutos transcurridos, los segundos continuos o la hora en formato de 24 horas, según el movimiento y la disposición de la esfera.

Las subesferas del cronógrafo y lo que miden se comprenden mejor cuando cada pequeña pantalla se relaciona con la esfera principal y la función del cronógrafo. La documentación del Citizen B620, por ejemplo, identifica una manecilla de minutos del cronógrafo para los minutos transcurridos, un segundero normal independiente para los segundos continuos y una manecilla de 24 horas para la hora en formato de 24 horas; Citizen también especifica que el cronógrafo B620 mide hasta 60 minutos en incrementos de 0,2 segundos, con un tiempo transcurrido máximo mostrado de 59 minutos 59,8 segundos. Las subesferas son elementos de visualización dentro del conjunto más amplio de partes y funciones del cronógrafo, no el mecanismo completo del reloj. La posición, la etiqueta, la escala y la función asignada a una subesfera determinada pueden variar según el movimiento y el modelo, por lo que su valor mostrado debe interpretarse a partir de la configuración documentada de ese reloj.

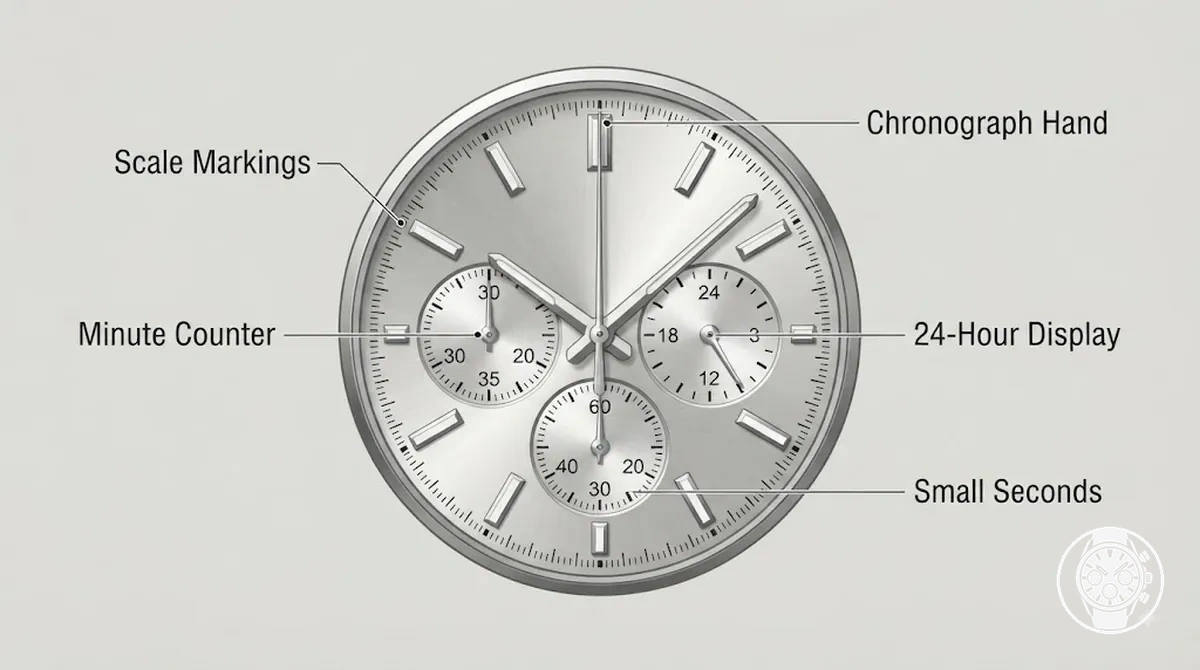

Funciones principales de las subesferas en los cronógrafos de cuarzo para hombre

Las funciones principales de las subesferas en los cronógrafos de cuarzo para hombre suelen agruparse en tres familias de funciones: un contador de tiempo transcurrido o contador de minutos para el tiempo acumulado del cronógrafo, segundos pequeños para los segundos continuos y una indicación de 24 horas para la hora actual en un ciclo de 24 horas. En un reloj concreto, las etiquetas y las marcas de la escala determinan el valor mostrado porque la configuración del movimiento asigna a cada registro su función.

Dos relojes de apariencia similar pueden usar sus subesferas de forma diferente incluso cuando ambos tienen tres registros. Como ejemplo numérico específico de modelo de estas familias de funciones, más que como una disposición universal, las instrucciones oficiales de Seiko para el calibre de cuarzo 8T63 identifican un segundero pequeño, una manecilla de 24 horas y una manecilla de minutos del cronógrafo, y especifican la medición del cronógrafo hasta 60 minutos en incrementos de 1/5 de segundo; el resultado práctico de lectura es que el usuario debe asociar la pista visible de cada registro con su función asignada antes de interpretar su valor. La tabla aplica esa lógica de pista a función sin asignar una posición fija en la esfera.

Tipo de subesfera	Pista visible	Qué puede mostrar	Nota de lectura
Contador de tiempo transcurrido	Escala de contador de minutos asociada al funcionamiento del cronógrafo	Minutos acumulados mientras el cronógrafo está activo	Lea la manecilla contra la escala de minutos para determinar el tiempo acumulado.
Segundos pequeños	Escala de segundos con una manecilla que avanza continuamente durante el funcionamiento normal	Segundos continuos para la medición normal del tiempo	Use la indicación continua como señal del movimiento, en lugar de suponer que registra minutos transcurridos del cronógrafo.
Indicación de 24 horas	Escala que cubre un ciclo de 24 horas	Hora actual en formato de 24 horas, que distingue las mitades de la mañana (AM) y la tarde (PM) del día	Léala como hora del día solo cuando la configuración del movimiento asigne esa función al registro.

Variación según el modelo: Estas familias de funciones no establecen posiciones fijas de las subesferas; verifique la configuración del movimiento, las etiquetas y las marcas de la escala del reloj específico antes de asignar un resultado de lectura.

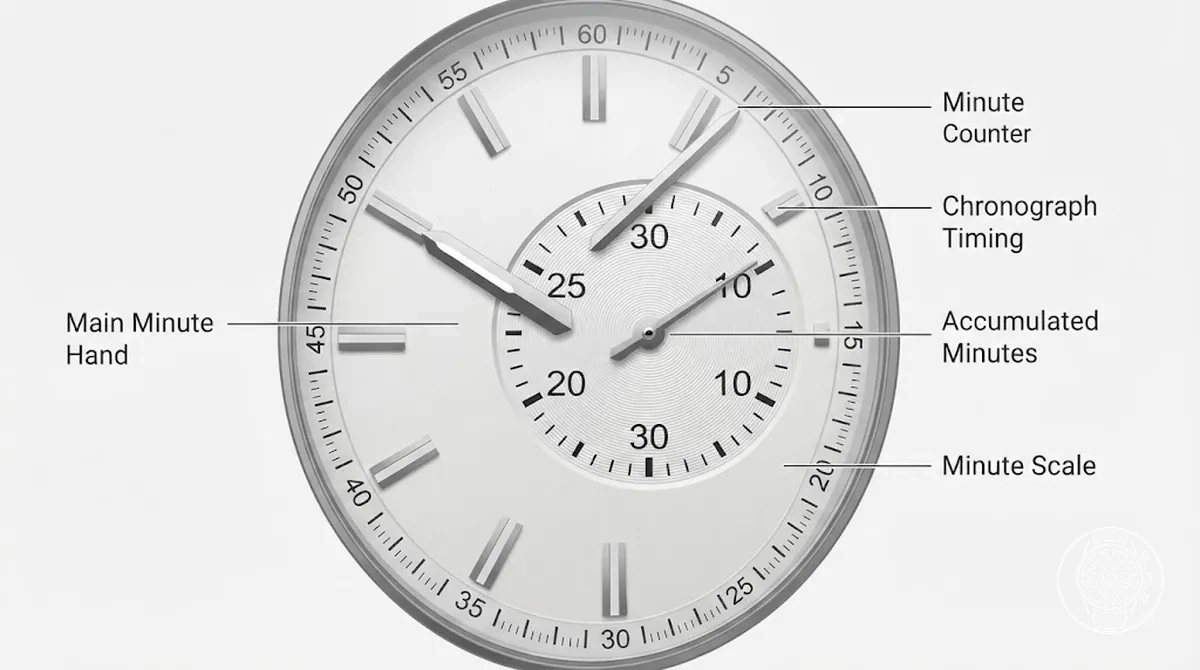

Contadores de minutos transcurridos

Un contador de minutos transcurridos registra los minutos acumulados mientras la medición del cronógrafo está activa; su escala numerada o su intervalo de marcas convierte la posición de la manecilla del registro de minutos en un valor de tiempo transcurrido. Las instrucciones oficiales de Seiko para el calibre de cuarzo 8T63 especifican una manecilla de minutos del cronógrafo y un rango de medición del cronógrafo de hasta 60 minutos en incrementos de 1/5 de segundo, lo que ofrece un ejemplo específico de modelo de un contador de minutos usado durante la medición activa del cronógrafo.

Por ejemplo, en el Seiko 8T63, una manecilla de minutos del cronógrafo que señala la posición de 20 minutos representa 20 minutos acumulados dentro del rango de cronógrafo de 60 minutos de ese modelo. La manecilla principal de minutos sigue siendo la indicación independiente de los minutos normales del reloj, por lo que el contador de minutos transcurridos debe interpretarse a partir de su escala de cronógrafo y no confundirse con la manecilla principal de minutos.

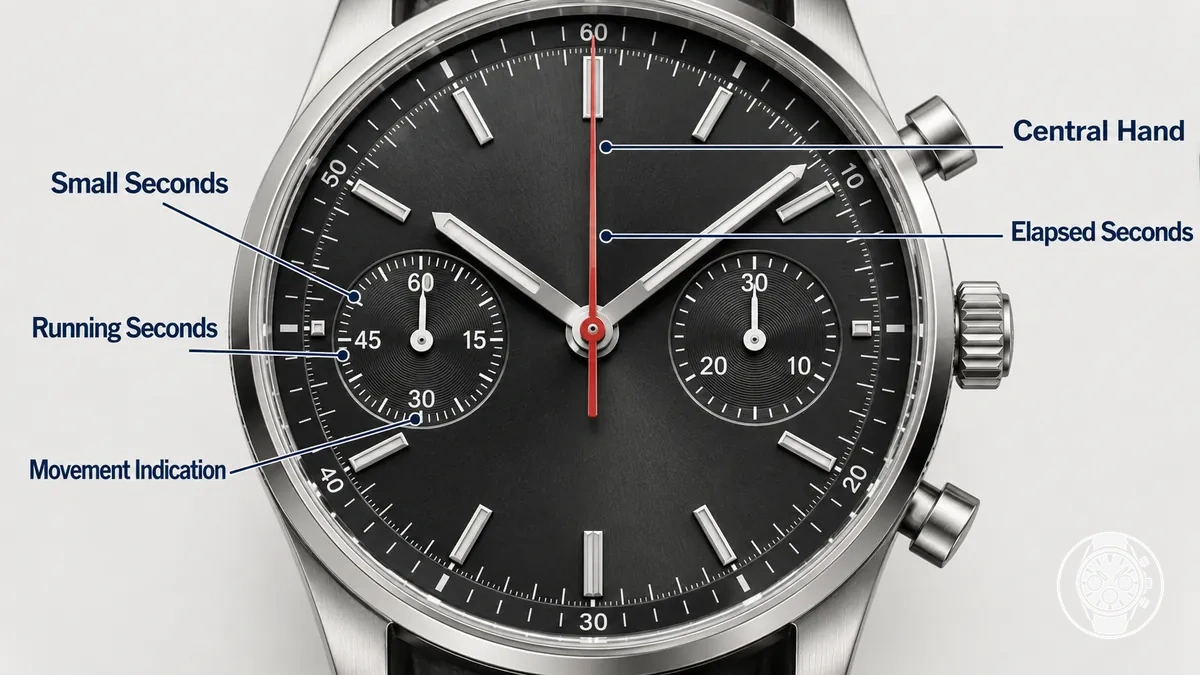

Visualizaciones de segundos pequeños

Una visualización de segundos pequeños suele mostrar los segundos continuos del reloj para la medición normal del tiempo, mientras que los segundos transcurridos del cronógrafo son registrados por una indicación de cronógrafo independiente. Las instrucciones oficiales de Seiko para el calibre de cuarzo 8T63 identifican la manecilla de segundos pequeños por separado de la manecilla de segundos del cronógrafo y especifican que la manecilla de segundos del cronógrafo mide en incrementos de 1/5 de segundo, lo que hace explícita la distinción entre los segundos continuos y los segundos transcurridos del cronógrafo.

• Segundos continuos: En el calibre Seiko 8T63, la visualización de segundos pequeños avanza en pasos de un segundo durante la medición normal del tiempo, por lo que proporciona una indicación de movimiento activo, no una lectura de tiempo transcurrido.
• Segundos transcurridos del cronógrafo: En el mismo calibre, la manecilla central del cronógrafo mide el tiempo del cronógrafo en incrementos de 1/5 de segundo y completa una revolución en 60 segundos, por lo que su resultado mostrado es el tiempo transcurrido del cronógrafo, no los segundos continuos del reloj.

Diagnóstico condicionado: El movimiento de la visualización de segundos pequeños por sí solo no es evidencia definitiva del estado normal de la batería o del movimiento. Seiko especifica que el calibre 8T63 cambia la manecilla de segundos pequeños de pasos de un segundo a intervalos de dos segundos cuando la batería se acerca a su fin, por lo que el patrón de movimiento observado debe interpretarse según el calibre específico, no tratarse como un diagnóstico universal.

Subesferas de 24 horas

Una subesfera de 24 horas utiliza una escala de 24 horas para mostrar la posición horaria a lo largo de un día completo y, cuando está vinculada a la hora actual del reloj, distingue entre AM y PM; cualquier interpretación de hora secundaria depende del modelo. El manual de instrucciones del Citizen B620 identifica su manecilla de 24 horas por separado de las manecillas de minutos y segundos del cronógrafo, por lo que la indicación de 24 horas de ese modelo no es un contador de tiempo transcurrido. Las instrucciones del Citizen F50, F51 y F52 indican igualmente al usuario que use la manecilla de 24 horas para comprobar si la hora actual es AM o PM. Un registro de 24 horas ajustable por separado puede admitir una interpretación de hora secundaria en un reloj diseñado para esa función, pero no se debe asumir que una subesfera de 24 horas es un segundo huso horario o parte del cronógrafo solo por su escala.

Las instrucciones del Citizen F50, F51 y F52 indican igualmente al usuario que use la manecilla de 24 horas para comprobar si la hora actual es AM o PM.

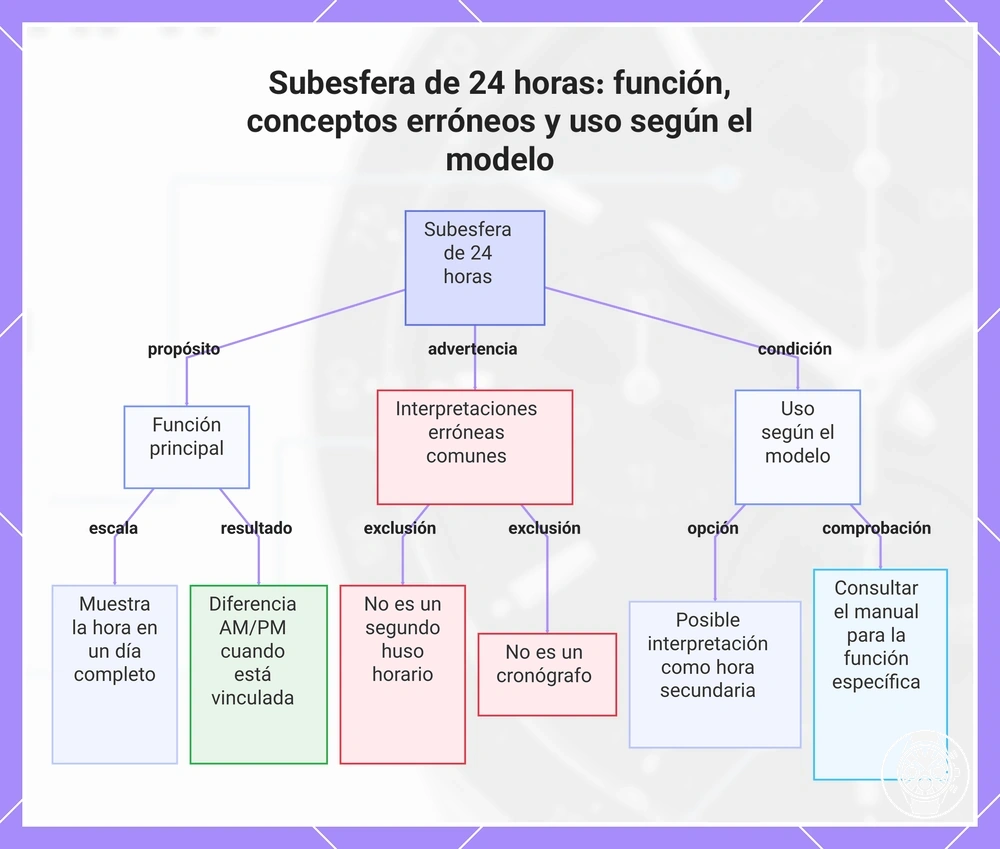

Este gráfico explica la función principal de una subesfera de 24 horas, aclara las interpretaciones erróneas más comunes y señala que el uso como hora secundaria depende del modelo del reloj.

Distribuciones de tres subesferas y patrones de posición

Una distribución de tres subesferas puede usar diferentes patrones de posición y funciones asignadas de una configuración de movimiento a otra. La subesfera superior, la subesfera izquierda, la subesfera derecha o la subesfera inferior es un atributo de posición, no una prueba suficiente de la función; la etiqueta y la escala visibles son pistas más fiables porque identifican el valor que el registro está diseñado para mostrar.

La interpretación final sigue siendo específica del modelo porque la posición en la esfera por sí sola no identifica lo que mide la subesfera.

Por ejemplo, dos distribuciones de tres esferas de apariencia similar pueden colocar tres registros alrededor de la misma esfera principal mientras asignan funciones diferentes a posiciones correspondientes. En el primer reloj, un registro con una escala de 0 a 60 minutos podría estar asignado a minutos transcurridos del cronógrafo; en el segundo, un registro ubicado de forma similar con una escala de 0 a 60 segundos podría mostrar segundos continuos en su lugar. Estos valores son ilustrativos, no especificaciones del fabricante, pero demuestran la secuencia de lectura segura: posición, etiqueta o escala, función asignada. La interpretación final sigue siendo específica del modelo porque la posición en la esfera por sí sola no identifica lo que mide la subesfera.

Posición de la subesfera	Qué verificar primero	Por qué la posición sola no es suficiente
Subesfera superior	Etiqueta, rango de escala y comportamiento de la manecilla	La función asignada debe identificarse a partir de las pistas visibles del registro y la configuración específica del movimiento.
Subesfera izquierda	Etiqueta, escala numerada y comportamiento de la manecilla	Una posición izquierda en la esfera identifica la ubicación, no el valor de tiempo o la función del cronógrafo que se muestra.
Subesfera derecha	Etiqueta, divisiones de la escala y comportamiento de la manecilla	Una posición derecha en la esfera puede corresponder a una función asignada diferente cuando la configuración del movimiento cambia.
Subesfera inferior	Etiqueta, rango de escala y comportamiento de la manecilla	Una posición inferior en la esfera requiere la misma interpretación guiada por la etiqueta y la escala antes de asignar su función.

El patrón de posición resulta más fácil de interpretar después de identificar las manecillas y registros circundantes dentro del contexto más amplio de partes y funciones del cronógrafo.

Cómo las etiquetas y escalas de las subesferas cambian el significado

Las etiquetas, los rangos de escala, los números y las marcas de las subesferas suelen identificar el atributo medido de una subesfera de cronógrafo de forma más fiable que su posición. Una escala de 24 horas puede indicar la hora actual en un ciclo de 24 horas, una escala de minutos puede indicar minutos transcurridos y una escala de segundos puede indicar segundos continuos o transcurridos según la configuración del reloj. La documentación oficial del Citizen B620 respalda esta distinción basada en la evidencia visible al identificar indicaciones separadas de 24 horas, minutos del cronógrafo, segundos normales y segundos del cronógrafo.

Las etiquetas, los rangos de escala, los números y las marcas de las subesferas suelen identificar el atributo medido de una subesfera de cronógrafo de forma más fiable que su posición.

Por ejemplo, un lector que ve números hasta 24 puede probar una interpretación de 24 horas, mientras que las marcas hasta 60 requieren otra pista antes de asignar el valor mostrado a minutos o segundos. Citizen especifica que el cronógrafo B620 mide hasta 60 minutos en incrementos de 0,2 segundos y usa una manecilla de 24 horas independiente, mientras que las instrucciones oficiales de Seiko para el calibre 8T63 distinguen su segundero pequeño de una manecilla de segundos del cronógrafo que mide en incrementos de 1/5 de segundo y de una manecilla de minutos del cronógrafo dentro de una capacidad de medición de 60 minutos. Estos ejemplos del fabricante muestran por qué la decisión de lectura debe seguir la secuencia etiqueta o escala visible → atributo medido → valor mostrado → confirmación específica del movimiento.

Etiqueta o escala visible	Atributo medido	Valor probable mostrado	Precaución de lectura
Escala de 24 horas con números que abarcan un ciclo completo de un día	Hora actual en formato de 24 horas	Posición horaria dentro de un ciclo de 24 horas; Citizen identifica la manecilla de 24 horas del B620 como su indicación de hora en formato de 24 horas.	La escala de 24 horas admite una interpretación de AM y PM en esa configuración, pero la escala por sí sola no establece un segundo huso horario ajustable por separado.
Escala de minutos asociada a la medición del cronógrafo	Minutos transcurridos	Minutos acumulados del cronógrafo; Citizen especifica una visualización máxima de tiempo transcurrido de 59 minutos 59,8 segundos para el B620.	Confirme que el registro es el contador de minutos del cronógrafo en lugar de interpretar una escala basada en 60 solo por su posición.
Escala de segundos con 60 divisiones o marcas de estilo segundero	Segundos continuos o segundos transcurridos del cronógrafo	Segundos dentro de un ciclo de 60 segundos; el calibre Seiko 8T63 distingue un segundero pequeño de una manecilla de segundos del cronógrafo que mide en incrementos de 1/5 de segundo.	Una escala de segundos basada en 60 no distingue por sí sola los segundos continuos normales de los segundos transcurridos; use la etiqueta impresa, el comportamiento de la manecilla y la documentación del movimiento para confirmar la función.

Cómo funcionan las subesferas con la manecilla principal del cronógrafo

La manecilla principal del cronógrafo y un contador de subesfera dividen la información de tiempo transcurrido en la esfera: la manecilla central del cronógrafo puede proporcionar la medición de segundos mientras que un contador de subesfera proporciona una medida acumulada como los minutos transcurridos. Seiko especifica esta función de medición para el calibre V192: su manecilla central del cronógrafo mide incrementos de 1/5 de segundo y su manecilla de minutos del cronógrafo avanza en incrementos de un minuto, por lo que el tiempo transcurrido se divide entre las indicaciones.

Durante un intervalo de tiempo medido en el Seiko V192, la manecilla central del cronógrafo representa el componente de segundos mientras que el contador de minutos acumula los minutos completados, con una capacidad de medición de hasta 60 minutos en incrementos de 1/5 de segundo. Seiko también especifica el botón A para iniciar/detener y el botón B para parcial/reinicio, lo que ilustra cómo la operación de los pulsadores produce un cambio de estado en la medición sin cambiar el significado distinto de las indicaciones de segundos y minutos. La asignación exacta del contador y las funciones de los pulsadores siguen dependiendo del modelo; por ejemplo, Citizen especifica una visualización máxima de tiempo transcurrido de 59 minutos 59,8 segundos para el calibre B620 y asigna su botón superior derecho para iniciar/detener y su botón inferior derecho para reiniciar mientras el cronógrafo está detenido.

Flujo de medición: la operación del pulsador cambia el estado de medición → la manecilla central del cronógrafo muestra la medición de segundos → el contador de subesfera registra su medida acumulada asignada → las indicaciones se combinan en la lectura de tiempo transcurrido.

Esta relación entre las funciones de las indicaciones proporciona la base para aprender how to use chronograph subdials manteniendo las secuencias de operación específicas del modelo separadas de la lógica de lectura.

Esta relación entre las funciones de las indicaciones proporciona la base para aprender how to use chronograph subdials manteniendo las secuencias de operación específicas del modelo separadas de la lógica de lectura.

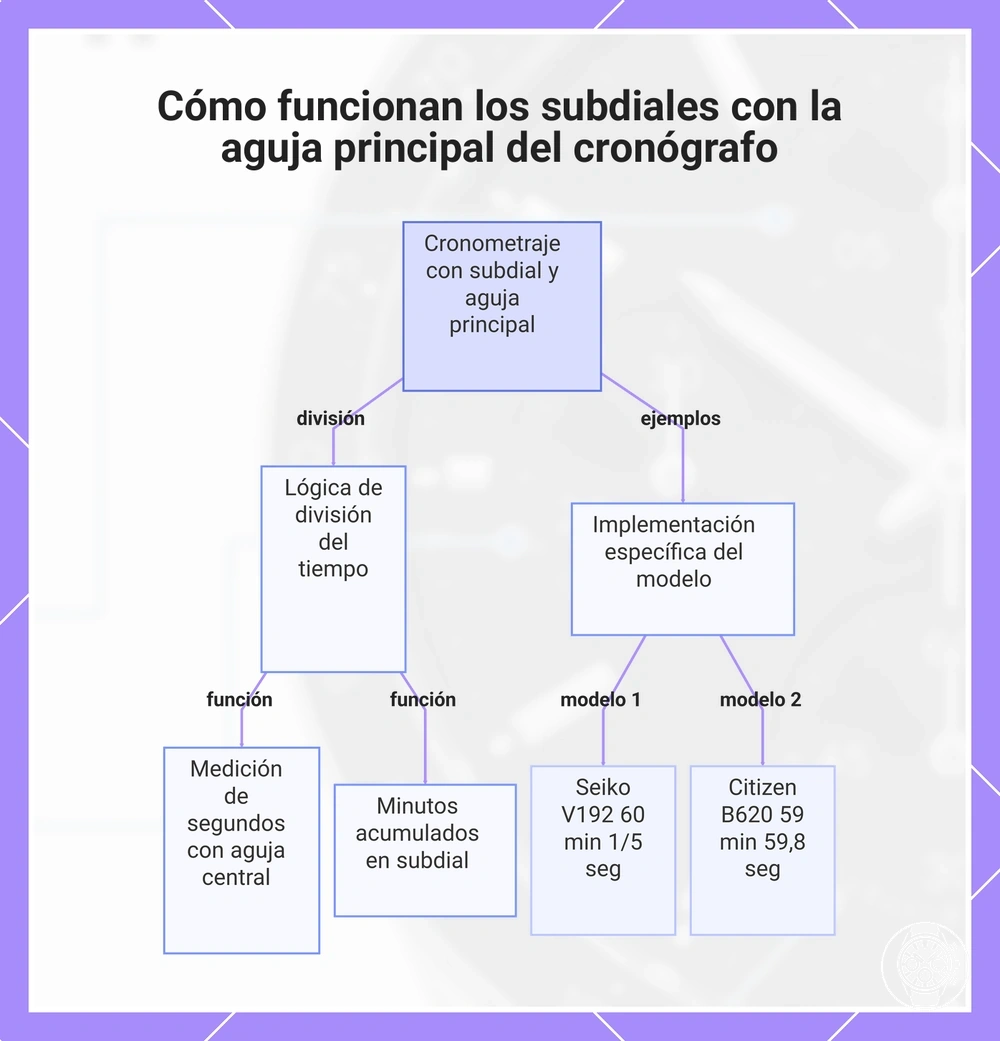

Este gráfico muestra cómo la aguja principal del cronógrafo y el contador del subdial dividen la información del tiempo transcurrido, con ejemplos específicos de modelos.

Este gráfico muestra cómo la aguja principal del cronógrafo y el contador del subdial dividen la información del tiempo transcurrido, con ejemplos específicos de modelos.

Cómo leer las subesferas del cronógrafo durante la medición de tiempo transcurrido

Para leer las subesferas del cronógrafo durante la medición de tiempo transcurrido, verifique el estado del cronógrafo, lea la manecilla central del cronógrafo para obtener su valor de segundos asignado y combínelo con el valor acumulado en la subesfera activa. Seiko especifica para el calibre V192 que la manecilla central del cronógrafo mide en incrementos de 1/5 de segundo y la manecilla de minutos del cronógrafo avanza en incrementos de un minuto, con una medición de tiempo transcurrido de hasta 60 minutos; otras configuraciones de movimiento pueden asignar funciones diferentes a sus contadores visibles.

Use esta misma lógica de lectura de indicaciones al aprender how to use chronograph subdials , luego siga la secuencia numerada a continuación.

Como ejemplo de medición, las instrucciones del Seiko V192 ilustran una lectura de cronógrafo de 20 minutos 41 segundos: el contador de minutos muestra 20 minutos acumulados y la manecilla central del cronógrafo muestra 41 segundos, dando un valor de tiempo transcurrido mostrado y un resultado de lectura de 20 minutos 41 segundos. Use esta misma lógica de lectura de indicaciones al aprender how to use chronograph subdials, luego siga la secuencia numerada a continuación.

1. Verifique el estado del cronógrafo. Identifique las indicaciones del cronógrafo que participan en la lectura de tiempo transcurrido actual, luego separe esas indicaciones de medición activas de las manecillas de medición normal del tiempo.
2. Lea la manecilla central del cronógrafo. Verifique su escala de cronógrafo para el componente de segundos y combine ese valor con el contador de la subesfera activa; en el Seiko V192, Seiko especifica incrementos de medición de 1/5 de segundo para la manecilla central del cronógrafo.
3. Lea la subesfera activa. Verifique el contador asignado al tiempo transcurrido acumulado y combine su valor con la lectura de segundos de la manecilla central; en el Seiko V192, Seiko especifica que la manecilla de minutos del cronógrafo avanza en incrementos de un minuto.
4. Combine los valores mostrados. Interprete el contador acumulado y el valor de segundos central como una sola lectura de cronógrafo; en el ejemplo de medición documentado del Seiko V192, 20 minutos en el contador de minutos más 41 segundos en la manecilla central producen un resultado de lectura de 20 minutos 41 segundos.

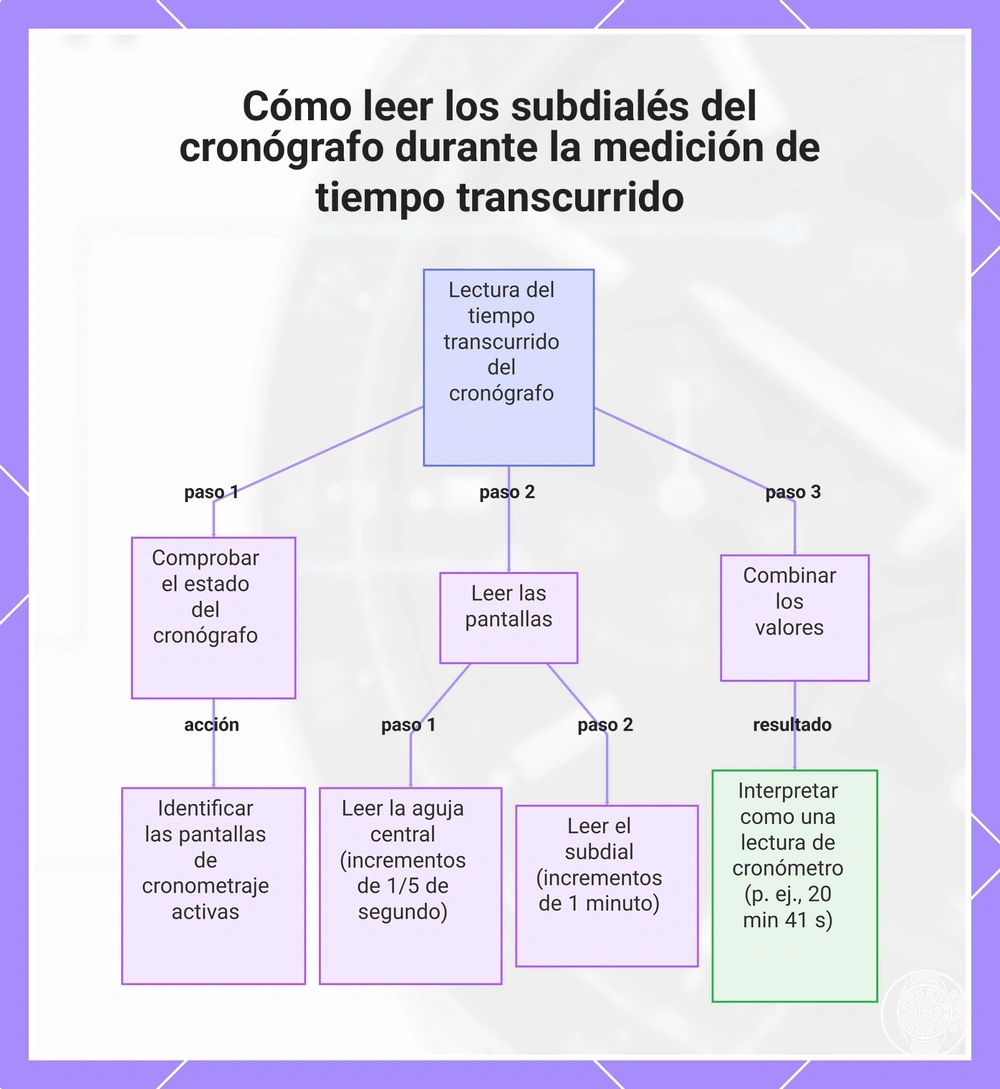

Este gráfico muestra los tres pasos principales para leer los subdialés del cronógrafo para medir el tiempo transcurrido, incluido un ejemplo del Seiko V192.

Confusión habitual entre los segundos continuos, la hora de 24 horas y los contadores del cronógrafo

El error de interpretación más común es tratar los segundos continuos, la hora de 24 horas y los contadores del cronógrafo como si cada subesfera en movimiento fuera un contador de cronógrafo. Citizen identifica indicaciones separadas de segundos normales, 24 horas, minutos del cronógrafo y segundos del cronógrafo en el calibre B620, por lo que el comportamiento del movimiento y la función asignada proporcionan la interpretación correcta, no el movimiento por sí solo.

El error de interpretación más común es tratar los segundos continuos, la hora de 24 horas y los contadores del cronógrafo como si cada subesfera en movimiento fuera un contador de cronógrafo.

Los segundos continuos muestran el componente de segundos de la hora actual, la hora de 24 horas muestra la hora actual en un ciclo de 24 horas y los contadores del cronógrafo muestran valores transcurridos cuando se inicia el cronógrafo. Citizen especifica que el cronógrafo B620 mide el tiempo transcurrido hasta 59 minutos 59,8 segundos y se detiene automáticamente después de 1 hora de funcionamiento continuo, mientras que su indicación de hora normal continúa de forma independiente. La comparación a continuación separa una indicación de funcionamiento continuo de un contador de cronógrafo por su comportamiento cuando está detenido o iniciado, el significado del valor y el resultado de lectura.

Tipo de indicación	Qué hace cuando la medición está detenida	Qué significa	Error común
Segundos continuos	Continúa avanzando como parte de la medición normal del tiempo; Citizen B620 identifica el segundero normal por separado de la indicación de segundos del cronógrafo.	Muestra el componente de segundos de la hora actual.	Suponer que el movimiento continuo significa que el cronógrafo sigue iniciado.
Hora de 24 horas	Continúa representando la hora actual en lugar de congelarse como un contador de tiempo transcurrido; Citizen B620 identifica una manecilla de 24 horas independiente.	Muestra la hora actual en una escala de 24 horas y admite la interpretación de AM/PM.	Leer la indicación de 24 horas como un contador de horas transcurridas del cronógrafo.
Contadores del cronógrafo	Conservan la lectura de tiempo transcurrido cuando la medición está detenida y cambian de nuevo cuando la medición se inicia; Citizen B620 documenta un valor máximo de tiempo transcurrido mostrado de 59 minutos 59,8 segundos.	Muestran valores de tiempo transcurrido del cronógrafo, como los minutos del cronógrafo y los segundos fraccionarios, según la configuración del movimiento.	Suponer que un contador de tiempo transcurrido estacionario es una indicación de funcionamiento continuo o evidencia de una avería.

Las manecillas desalineadas son un problema de posición de la indicación, no un cambio en el significado del valor; use la guía dedicada para reset misaligned chronograph hands cuando ese problema corresponda.
