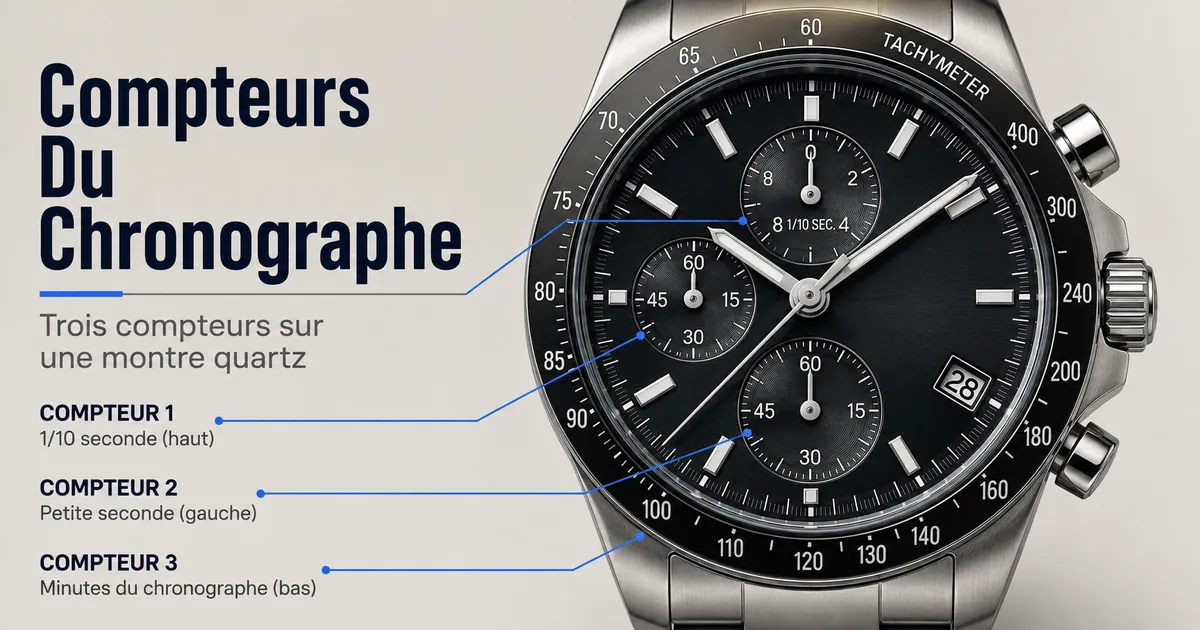

Compteurs des montres chronographes à quartz pour homme expliqués
Les compteurs des montres chronographes à quartz pour homme sont de petits affichages situés dans le cadran principal qui séparent des fonctions telles que le temps écoulé, les secondes courantes ou l'heure au format 24 heures. Un compteur est un élément d'affichage dépendant du modèle : sa signification est déterminée par la fonction attribuée par le mouvement et interprétée via son étiquette et son échelle plutôt que par une position universelle sur le cadran.
Les compteurs peuvent inclure un compteur de minutes pour les minutes écoulées du chronographe, un affichage des secondes courantes pour la mesure normale du temps, ou un compteur 24 heures.
Les compteurs peuvent inclure un compteur de minutes pour les minutes écoulées du chronographe, un affichage des secondes courantes pour la mesure normale du temps, ou un compteur 24 heures. Le manuel d’instructions du chronographe à quartz B620 de Citizen identifie une aiguille des minutes du chronographe, une aiguille des secondes du chronographe, une aiguille des secondes et une aiguille 24 heures, tandis que le manuel d’instructions du quartz analogique 0520 de Citizen documente les quatre mêmes rôles d’affichage. Ces exemples fournis par le fabricant fournissent un contexte pour les montres chronographes à quartz pour homme : la mesure affichée doit être lue à partir de l'étiquette, de l'échelle et de la configuration du mouvement concernés, car la disposition attribuée à ces fonctions n'est pas fixe d'un mouvement à l'autre.
Par exemple, Citizen précise que le chronographe B620 mesure le temps écoulé jusqu'à 60 minutes par incréments de 0,2 seconde.
Par exemple, Citizen précise que le chronographe B620 mesure le temps écoulé jusqu'à 60 minutes par incréments de 0,2 seconde. Son affichage des minutes du chronographe a un rôle différent de l'affichage des secondes courantes ou de l'heure 24 heures de la montre. C'est pourquoi deux montres avec trois compteurs peuvent se ressembler alors que leurs compteurs individuels représentent des mesures différentes. L'utilisation détaillée du chronographe, les procédures de remise à zéro et la couverture complète des pièces sont des contextes distincts ; établissez d'abord ce qu'est un compteur et ce que représente son échelle avant d'interpréter chaque fonction individuelle.
Table des matières

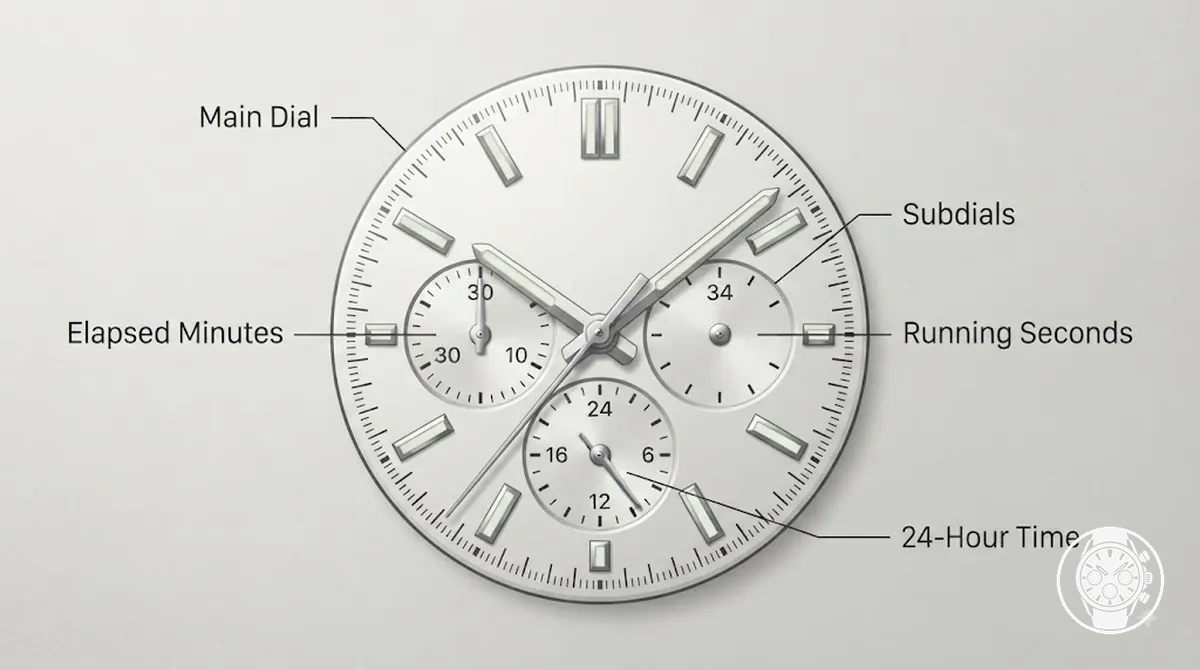

Ce que sont les compteurs chronographes et ce qu'ils mesurent
Les compteurs chronographes sont de petits affichages de cadran situés dans le cadran principal qui montrent des mesures distinctes liées au temps sur une montre chronographe. L'attribut mesuré d'un compteur peut être les minutes écoulées, les secondes courantes ou l'heure au format 24 heures, selon le mouvement et la disposition de l'affichage.
Les compteurs chronographes et ce qu'ils mesurent deviennent plus clairs lorsque chaque petit affichage est mis en relation avec le cadran principal et la fonction chronographe. La documentation du B620 de Citizen, par exemple, identifie une aiguille des minutes du chronographe pour les minutes écoulées, une aiguille des secondes normales séparée pour les secondes courantes, et une aiguille 24 heures pour l'heure au format 24 heures ; Citizen précise de même que le chronographe B620 mesure jusqu'à 60 minutes par incréments de 0,2 seconde, avec un temps écoulé maximal affiché de 59 minutes 59,8 secondes. Les compteurs sont des éléments d'affichage au sein des pièces et fonctions du chronographe, plutôt que le mécanisme complet de la montre. La position, l'étiquette, l'échelle et la fonction attribuées à un compteur donné peuvent différer selon le mouvement et le modèle ; sa valeur affichée doit être interprétée à partir de la configuration documentée de cette montre.

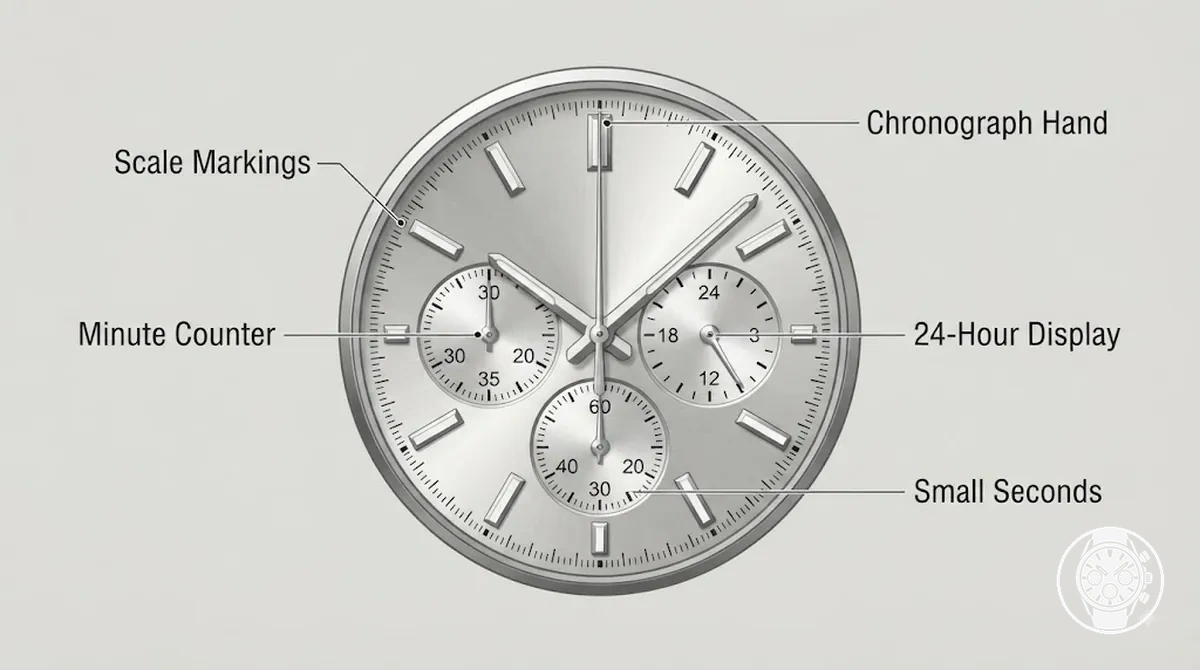

Fonctions principales des compteurs sur les chronographes à quartz pour homme
Les fonctions principales des compteurs sur les chronographes à quartz pour homme se répartissent généralement en trois familles de fonctions : un compteur de temps écoulé ou compteur de minutes pour le temps chronographe cumulé, une petite seconde pour les secondes courantes, et un affichage 24 heures pour l'heure actuelle sur un cycle de 24 heures. Sur une montre individuelle, les étiquettes et les marquages d'échelle déterminent la valeur affichée car la configuration du mouvement attribue sa fonction à chaque registre.
Deux montres d'apparence similaire peuvent donc utiliser leurs compteurs différemment, même si elles possèdent toutes deux trois registres. À titre d'exemple numérique spécifique à un modèle de ces familles de fonctions, et non d'une disposition universelle, les instructions officielles de Seiko pour le calibre quartz 8T63 identifient une aiguille des petites secondes, une aiguille 24 heures et une aiguille des minutes du chronomètre, tout en précisant une mesure du chronomètre jusqu'à 60 minutes par incréments de 1/5 de seconde ; le résultat pratique de lecture est que le lecteur doit faire correspondre chaque indice visible du registre à sa fonction attribuée avant d'interpréter sa valeur. Le tableau applique cette logique d'indice à fonction sans attribuer de position de cadran fixe.
| Type de compteur | Indice visible | Ce qu'il peut afficher | Remarque de lecture |
|---|---|---|---|
| Compteur de temps écoulé | Échelle de compteur de minutes associée au fonctionnement du chronographe | Minutes cumulées pendant que le chronographe est actif | Lisez l'aiguille sur l'échelle des minutes pour déterminer le temps cumulé. |
| Petite seconde | Échelle des secondes avec une aiguille qui avance en continu pendant le fonctionnement normal | Secondes courantes pour la mesure normale du temps | Utilisez l'affichage continu comme indication de fonctionnement plutôt que de supposer qu'il enregistre les minutes écoulées du chronographe. |
| Affichage 24 heures | Échelle couvrant un cycle de 24 heures | Heure actuelle sur une base de 24 heures, distinguant les moitiés AM et PM de la journée | Lisez-la comme heure du jour uniquement lorsque la configuration du mouvement attribue cette fonction au registre. |
Variation selon le modèle : Ces familles de fonctions n'établissent pas de positions de compteur fixes ; vérifiez la configuration du mouvement, les étiquettes et les marquages d'échelle pour la montre spécifique avant d'attribuer un résultat de lecture.

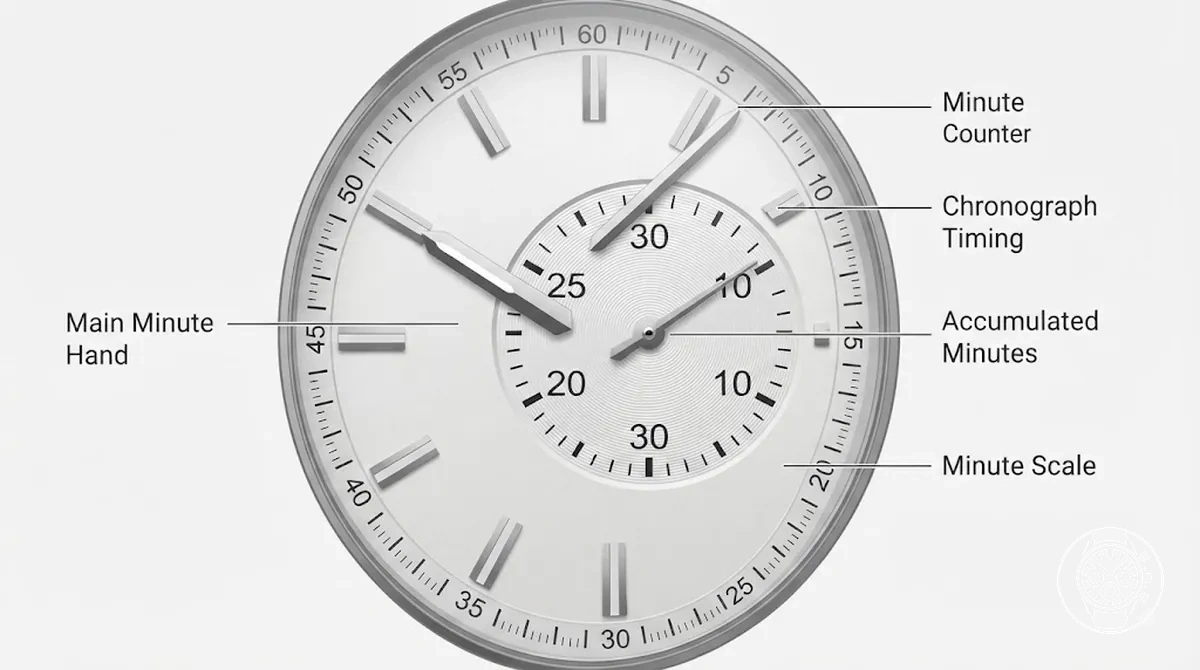

Compteurs de minutes écoulées
Un compteur de minutes écoulées suit les minutes cumulées pendant que le chronométrage du chronographe est actif, son échelle numérotée ou sa plage de graduations convertissant la position de l'aiguille du registre des minutes en une valeur de temps écoulé. Les instructions officielles de Seiko pour le calibre quartz 8T63 spécifient une aiguille des minutes du chronomètre et une plage de mesure du chronomètre allant jusqu'à 60 minutes par incréments de 1/5 de seconde, fournissant un exemple spécifique à un modèle de compteur de minutes utilisé pendant le chronométrage actif du chronographe.
Par exemple, sur la Seiko 8T63, une aiguille des minutes du chronomètre pointant vers la position 20 minutes représente 20 minutes cumulées dans la plage chronographe de 60 minutes de ce modèle. L'aiguille des minutes principale reste l'affichage séparé pour les minutes d'horloge normales, de sorte que le compteur de minutes écoulées doit être interprété à partir de son échelle chronographe plutôt que confondu avec l'aiguille des minutes principale.

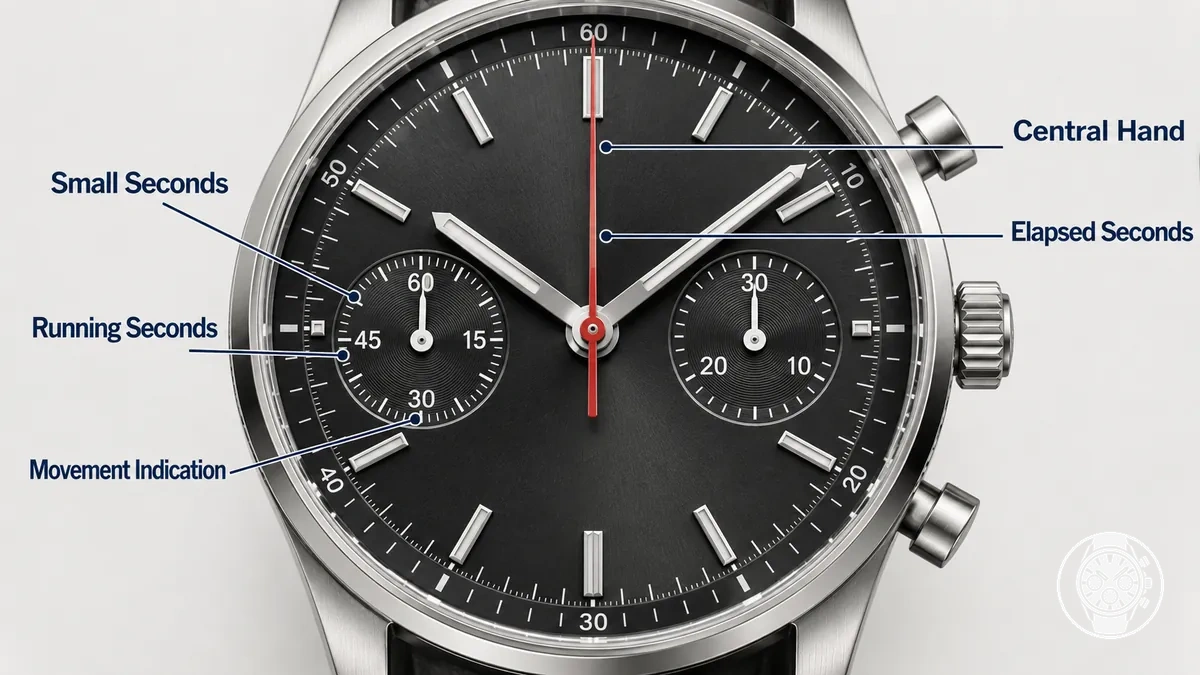

Affichages des petites secondes
Un affichage des petites secondes montre généralement les secondes continues de la montre pour la mesure normale du temps, tandis que les secondes écoulées du chronographe sont enregistrées par un affichage chronographe séparé. Les instructions officielles de Seiko pour le calibre quartz 8T63 identifient l'aiguille des petites secondes distinctement de l'aiguille des secondes du chronomètre et précisent que l'aiguille des secondes du chronomètre mesure par incréments de 1/5 de seconde, rendant explicite la distinction entre les secondes courantes et les secondes écoulées du chronographe.
- Secondes courantes : Sur le calibre Seiko 8T63, l'affichage des petites secondes avance par pas d'une seconde pendant la mesure normale du temps, fournissant ainsi une indication de fonctionnement du mouvement plutôt qu'une lecture de temps écoulé.
- Secondes écoulées du chronographe : Sur le même calibre, l'aiguille centrale du chronographe mesure le chronométrage par incréments de 1/5 de seconde et effectue une révolution complète en 60 secondes ; son résultat affiché est donc le temps écoulé du chronographe et non les secondes courantes de la montre.
Diagnostic qualifié : Le mouvement de l'affichage des petites secondes seul n'est pas une preuve définitive de l'état normal de la pile ou du mouvement. Seiko précise que le calibre 8T63 fait passer l'aiguille des petites secondes de pas d'une seconde à des intervalles de deux secondes lorsque la pile approche de sa fin ; le motif de mouvement observé doit être interprété selon le calibre spécifique plutôt que traité comme un diagnostic universel.
Compteurs 24 heures
Un compteur 24 heures utilise une échelle de 24 heures pour afficher une position horaire sur une journée complète et, lorsqu'il est lié à l'heure actuelle de la montre, distingue AM PM ; toute interprétation de temps secondaire dépend du modèle. Le manuel d'instructions du B620 de Citizen identifie son aiguille 24 heures séparément des aiguilles des minutes et des secondes du chronographe, de sorte que l'affichage 24 heures de ce modèle n'est pas un compteur de temps écoulé. Les instructions des Citizen F50, F51 et F52 indiquent de même au porteur d'utiliser l'aiguille 24 heures pour vérifier si l'heure actuelle est AM ou PM. Un registre 24 heures réglable séparément peut plutôt prendre en charge une interprétation de temps secondaire sur une montre conçue pour cette fonction, mais un compteur 24 heures ne doit pas être considéré comme un deuxième fuseau horaire ou une partie du chronomètre du chronographe sur la seule base de son échelle.
Les instructions des Citizen F50, F51 et F52 indiquent de même au porteur d'utiliser l'aiguille 24 heures pour vérifier si l'heure actuelle est AM ou PM.

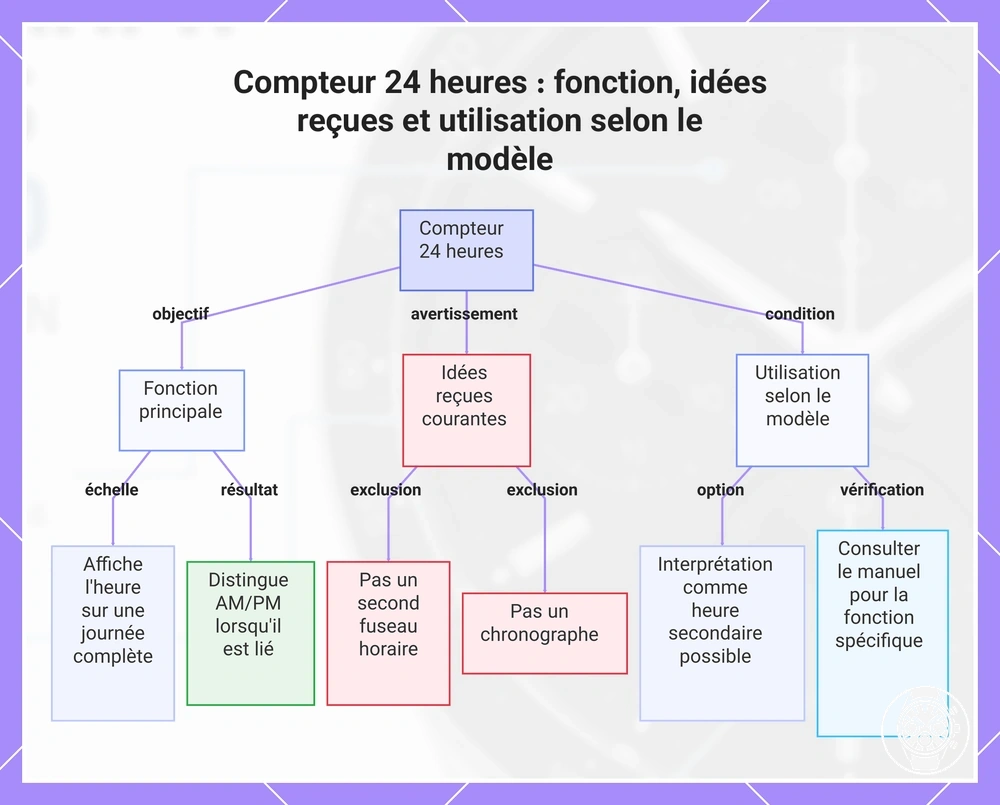

Ce graphique explique la fonction principale d'un compteur 24 heures, clarifie les idées reçues courantes et précise que l'utilisation comme heure secondaire dépend du modèle de montre.
Dispositions à trois compteurs et schémas de position
Une disposition à trois compteurs peut utiliser des schémas de position et des fonctions attribuées différents d'une configuration de mouvement à l'autre. Le compteur du haut, le compteur de gauche, le compteur de droite ou le compteur du bas est donc un attribut de position plutôt qu'une preuve suffisante de la fonction ; l'étiquette et l'échelle visibles sont des indices plus forts car ils identifient la valeur que le registre est conçu pour afficher.
L'interprétation finale reste spécifique au modèle car la position du cadran en elle-même n'identifie pas ce que mesure le compteur.
Par exemple, deux dispositions à trois cadrans d'apparence similaire peuvent placer trois registres autour du même cadran principal tout en attribuant des fonctions différentes aux positions correspondantes. Sur la première montre, un registre avec une échelle de 0 à 60 minutes pourrait être attribué aux minutes écoulées du chronographe ; sur la seconde, un registre positionné de manière similaire avec une échelle de 0 à 60 secondes pourrait afficher les secondes courantes à la place. Ces valeurs sont illustratives plutôt que des spécifications du fabricant, mais elles démontrent la séquence de lecture sûre : position → étiquette ou échelle → fonction attribuée. L'interprétation finale reste spécifique au modèle car la position du cadran en elle-même n'identifie pas ce que mesure le compteur.
| Position du compteur | Que vérifier en premier | Pourquoi la position seule ne suffit pas |
|---|---|---|
| Compteur du haut | Étiquette, plage d'échelle et comportement de l'aiguille | La fonction attribuée doit être identifiée à partir des indices visibles du registre et de la configuration spécifique du mouvement. |
| Compteur de gauche | Étiquette, échelle numérotée et comportement de l'aiguille | Une position de cadran à gauche identifie l'emplacement, pas la valeur de temps ou la fonction chronographe affichée. |
| Compteur de droite | Étiquette, divisions d'échelle et comportement de l'aiguille | Une position de cadran à droite peut correspondre à une fonction attribuée différente lorsque la configuration du mouvement change. |
| Compteur du bas | Étiquette, plage d'échelle et comportement de l'aiguille | Une position de cadran en bas nécessite la même interprétation guidée par l'étiquette et l'échelle avant d'attribuer sa fonction. |
Le schéma de position devient plus facile à interpréter après avoir identifié les aiguilles et registres environnants dans le contexte plus large des pièces et fonctions du chronographe.
Comment les étiquettes et échelles des compteurs modifient la signification
Les étiquettes, plages d'échelle, chiffres et graduations des compteurs identifient généralement l'attribut mesuré d'un compteur chronographe de manière plus fiable que sa position. Une échelle 24 heures peut indiquer l'heure actuelle sur un cycle de 24 heures, une échelle des minutes peut indiquer les minutes écoulées, et une échelle des secondes peut indiquer les secondes courantes ou écoulées selon la configuration de la montre. La documentation officielle du B620 de Citizen soutient cette distinction basée sur des preuves visibles en identifiant des affichages séparés pour les 24 heures, les minutes du chronographe, les secondes normales et les secondes du chronographe.
Les étiquettes, plages d'échelle, chiffres et graduations des compteurs identifient généralement l'attribut mesuré d'un compteur chronographe de manière plus fiable que sa position.
Par exemple, un lecteur qui voit des chiffres allant jusqu'à 24 peut tester une interprétation 24 heures, tandis que des marquages allant jusqu'à 60 nécessitent un autre indice avant que la valeur affichée ne soit attribuée aux minutes ou aux secondes. Citizen précise que le chronographe B620 mesure jusqu'à 60 minutes par incréments de 0,2 seconde et utilise une aiguille 24 heures séparée, tandis que les instructions officielles du calibre Seiko 8T63 distinguent sa petite aiguille des secondes d'une aiguille des secondes du chronomètre qui mesure par incréments de 1/5 de seconde et d'une aiguille des minutes du chronomètre dans une capacité de chronométrage de 60 minutes. Ces exemples de fabricants montrent pourquoi la décision de lecture doit suivre étiquette ou échelle visible → attribut mesuré → valeur affichée → confirmation spécifique au mouvement.
| Étiquette ou échelle visible | Attribut mesuré | Valeur probable affichée | Prudence de lecture |
|---|---|---|---|
| Échelle 24 heures avec des chiffres couvrant un cycle complet d'une journée | Heure actuelle sur une base de 24 heures | Position horaire dans un cycle de 24 heures ; Citizen identifie l'aiguille 24 heures du B620 comme son affichage de l'heure 24 heures. | L'échelle 24 heures supporte une interprétation AM PM sur cette configuration, mais l'échelle seule n'établit pas un deuxième fuseau horaire réglable séparément. |
| Échelle des minutes associée au chronométrage du chronographe | Minutes écoulées | Minutes chronographe cumulées ; Citizen spécifie un affichage de temps écoulé maximal de 59 minutes 59,8 secondes pour le B620. | Confirmez que le registre est le compteur de minutes du chronographe plutôt que d'interpréter une échelle basée sur 60 à partir de sa seule position. |
| Échelle des secondes avec 60 divisions ou graduations de style secondes | Secondes courantes ou secondes écoulées du chronographe | Secondes dans un cycle de 60 secondes ; le calibre Seiko 8T63 distingue une petite aiguille des secondes d'une aiguille des secondes du chronomètre mesurant par incréments de 1/5 de seconde. | Une échelle des secondes basée sur 60 ne distingue pas par elle-même les secondes courantes normales des secondes écoulées ; utilisez l'étiquette imprimée, le comportement de l'aiguille et la documentation du mouvement pour confirmer la fonction. |
Comment les compteurs fonctionnent avec l'aiguille principale du chronographe
L'aiguille principale du chronographe et un compteur subdivisent les informations de temps écoulé sur le cadran : l'aiguille centrale du chronographe peut fournir la mesure des secondes tandis qu'un compteur fournit une mesure cumulée telle que les minutes écoulées. Seiko spécifie ce rôle de chronométrage pour le calibre V192 : son aiguille centrale du chronographe mesure par incréments de 1/5 de seconde et son aiguille des minutes du chronomètre avance par incréments d'une minute, de sorte que le temps écoulé est réparti entre les affichages.
Pendant un intervalle chronométré sur la Seiko V192, l'aiguille centrale du chronographe représente la composante des secondes tandis que le compteur de minutes cumule les minutes complètes, avec une capacité de mesure allant jusqu'à 60 minutes par incréments de 1/5 de seconde. Seiko spécifie également le bouton A pour le départ/l'arrêt et le bouton B pour le fractionnement/la remise à zéro, illustrant comment l'action sur le poussoir produit un changement d'affichage dans l'état de chronométrage sans modifier la signification distincte des affichages des secondes et des minutes. L'attribution exacte du compteur et les fonctions des poussoirs restent spécifiques au modèle ; par exemple, Citizen spécifie un affichage de temps écoulé maximal de 59 minutes 59,8 secondes pour le calibre B620 et attribue son bouton supérieur droit au départ/l'arrêt et son bouton inférieur droit à la remise à zéro lorsque le chronographe est arrêté.
Flux de chronométrage : l'action sur le poussoir modifie l'état de chronométrage → l'aiguille centrale du chronographe affiche la mesure des secondes → le compteur enregistre sa mesure cumulée attribuée → les affichages se combinent pour former la lecture du temps écoulé.
Cette relation entre les rôles d'affichage fournit la base pour apprendre how to use chronograph subdials tout en gardant les séquences d'utilisation spécifiques au modèle séparées de la logique de lecture.
Cette relation entre les rôles d'affichage fournit la base pour apprendre how to use chronograph subdials tout en gardant les séquences d'utilisation spécifiques au modèle séparées de la logique de lecture.

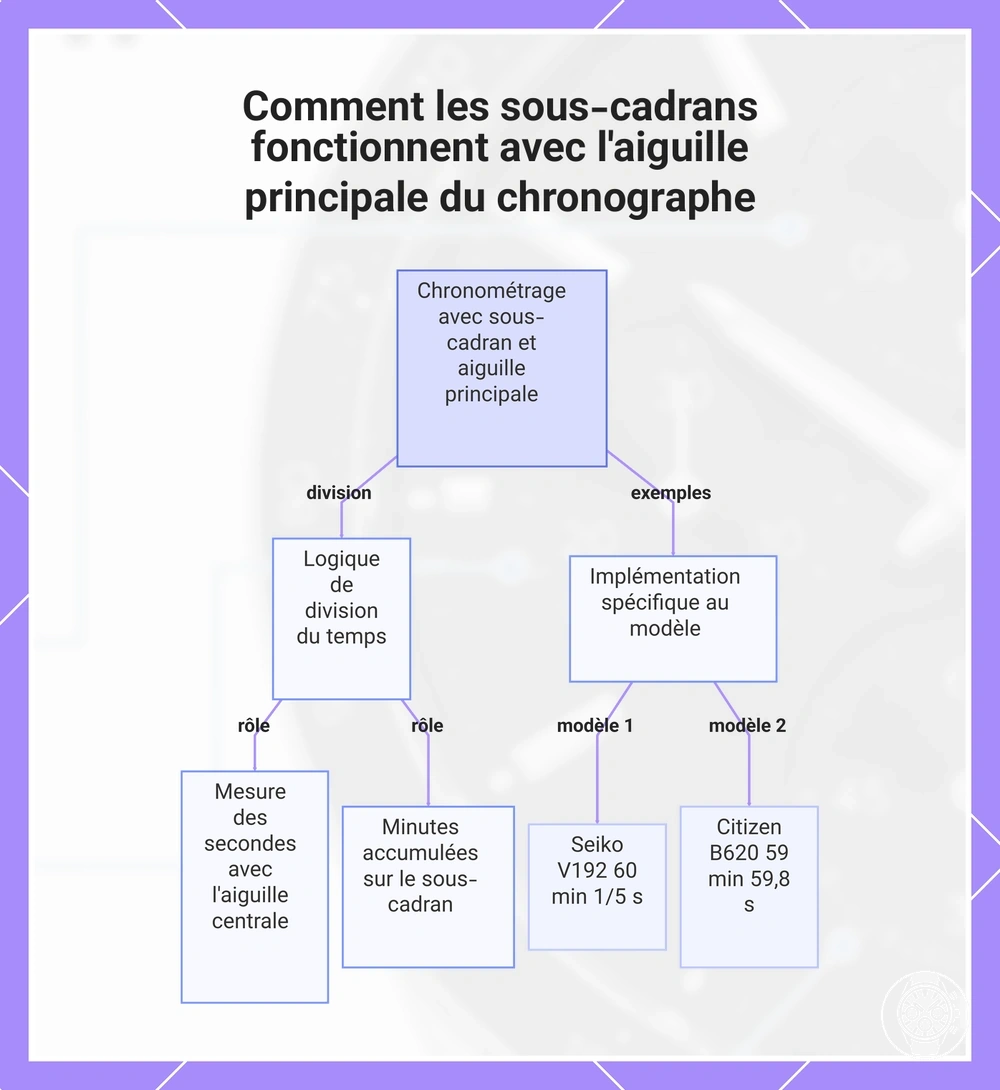

Ce graphique montre comment l'aiguille principale du chronographe et le compteur du sous-cadran divisent les informations de temps écoulé, avec des exemples spécifiques aux modèles.
Ce graphique montre comment l'aiguille principale du chronographe et le compteur du sous-cadran divisent les informations de temps écoulé, avec des exemples spécifiques aux modèles.
Comment lire les compteurs chronographes pendant le chronométrage de temps écoulé
Pour lire les compteurs chronographes pendant le chronométrage de temps écoulé, vérifiez l'état du chronomètre, lisez l'aiguille centrale du chronographe pour sa valeur de secondes attribuée et combinez-la avec la valeur cumulée sur le compteur actif. Seiko spécifie pour le calibre V192 que l'aiguille centrale du chronomètre mesure par incréments de 1/5 de seconde et que l'aiguille des minutes du chronomètre avance par incréments d'une minute, le chronométrage du temps écoulé étant mesurable jusqu'à 60 minutes ; d'autres configurations de mouvement peuvent attribuer des fonctions différentes à leurs compteurs visibles.
Utilisez cette même logique de lecture d'affichage lors de l'apprentissage de how to use chronograph subdials , puis suivez la séquence numérotée ci-dessous.
Pour un exemple de chronométrage, les instructions du V192 de Seiko illustrent une lecture du chronomètre de 20 minutes 41 secondes : le compteur de minutes affiche 20 minutes cumulées et l'aiguille centrale du chronographe affiche 41 secondes, donnant une valeur de temps écoulé affichée et un résultat de lecture de 20 minutes 41 secondes. Utilisez cette même logique de lecture d'affichage lors de l'apprentissage de how to use chronograph subdials, puis suivez la séquence numérotée ci-dessous.
- Vérifiez l'état du chronomètre. Identifiez les affichages du chronographe participant à la lecture de temps écoulé actuelle, puis séparez ces affichages de chronométrage actifs des aiguilles de mesure normale du temps.
- Lisez l'aiguille centrale du chronographe. Vérifiez son échelle chronographe pour la composante des secondes et combinez cette valeur avec le compteur actif ; sur la Seiko V192, Seiko spécifie des incréments de mesure de 1/5 de seconde pour l'aiguille centrale du chronomètre.
- Lisez le compteur actif. Vérifiez le compteur attribué au temps écoulé cumulé et combinez sa valeur avec la lecture des secondes de l'aiguille centrale ; sur la Seiko V192, Seiko spécifie que l'aiguille des minutes du chronomètre avance par incréments d'une minute.
- Combinez les valeurs affichées. Interprétez le compteur cumulé et la valeur des secondes centrales comme une seule lecture du chronomètre ; dans l'exemple de chronométrage documenté du V192 de Seiko, 20 minutes sur le compteur de minutes plus 41 secondes sur l'aiguille centrale produisent un résultat de lecture de 20 minutes 41 secondes.

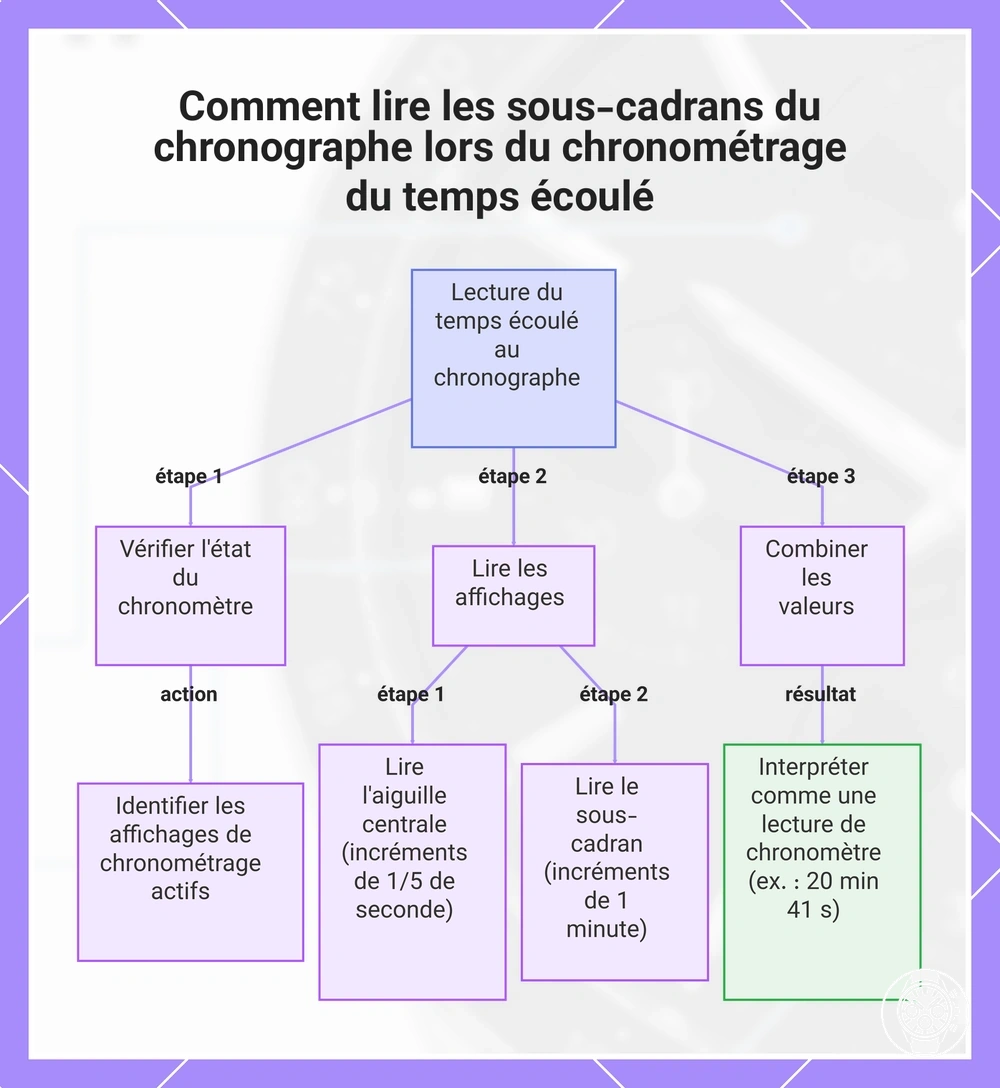

Ce graphique montre les trois étapes principales pour lire les sous-cadrans du chronographe lors du chronométrage du temps écoulé, avec un exemple du Seiko V192.
Confusion courante entre secondes courantes, heure 24 heures et compteurs chronographes
L'erreur d'interprétation la plus fréquente consiste à traiter les secondes courantes, l'heure 24 heures et les compteurs chronographes comme si chaque compteur en mouvement était un compteur de chronomètre. Citizen identifie des affichages séparés des secondes normales, des 24 heures, des minutes du chronographe et des secondes du chronographe sur le calibre B620, de sorte que le comportement du mouvement et la fonction attribuée fournissent l'interprétation correcte plutôt que le seul mouvement.
La comparaison ci-dessous sépare un affichage toujours en marche d'un compteur de chronomètre par le comportement à l'arrêt ou au démarrage, la signification de la valeur et le résultat de lecture.
Les secondes courantes affichent la composante des secondes de l'heure actuelle, l'heure 24 heures affiche l'heure actuelle sur un cycle de 24 heures, et les compteurs chronographes affichent les valeurs écoulées lorsque le chronomètre est démarré. Citizen précise que le chronographe B620 mesure le temps écoulé jusqu'à 59 minutes 59,8 secondes et s'arrête automatiquement après 1 heure de fonctionnement continu, tandis que son affichage de l'heure ordinaire continue indépendamment. La comparaison ci-dessous sépare un affichage toujours en marche d'un compteur de chronomètre par le comportement à l'arrêt ou au démarrage, la signification de la valeur et le résultat de lecture.
| Type d'affichage | Comportement lorsque le chronométrage est arrêté | Signification | Erreur fréquente |
|---|---|---|---|
| Secondes courantes | Continue d'avancer dans le cadre de la mesure normale du temps ; le Citizen B620 identifie l'aiguille des secondes normales séparément de l'affichage des secondes du chronographe. | Affiche la composante des secondes de l'heure actuelle. | Supposer qu'un mouvement continu signifie que le chronographe est encore démarré. |
| Heure 24 heures | Continue de représenter l'heure actuelle plutôt que de se figer comme un compteur de temps écoulé ; le Citizen B620 identifie une aiguille 24 heures séparée. | Affiche l'heure actuelle sur une échelle de 24 heures et permet l'interprétation AM/PM. | Lire l'affichage 24 heures comme un compteur d'heures écoulées. |
| Compteurs chronographes | Conservent la lecture du temps écoulé lorsque le chronométrage est arrêté et changent à nouveau lorsque le chronométrage est démarré ; le Citizen B620 documente une valeur de temps écoulé maximale affichée de 59 minutes 59,8 secondes. | Affichent les valeurs chronomètre écoulées telles que les minutes du chronographe et les fractions de seconde selon la configuration du mouvement. | Supposer qu'un compteur de temps écoulé immobile est un affichage toujours en marche ou la preuve d'un défaut. |
Les aiguilles désalignées sont un problème distinct de position d'affichage plutôt qu'un changement de signification de la valeur ; utilisez les instructions dédiées pour reset misaligned chronograph hands lorsque ce problème s'applique.
