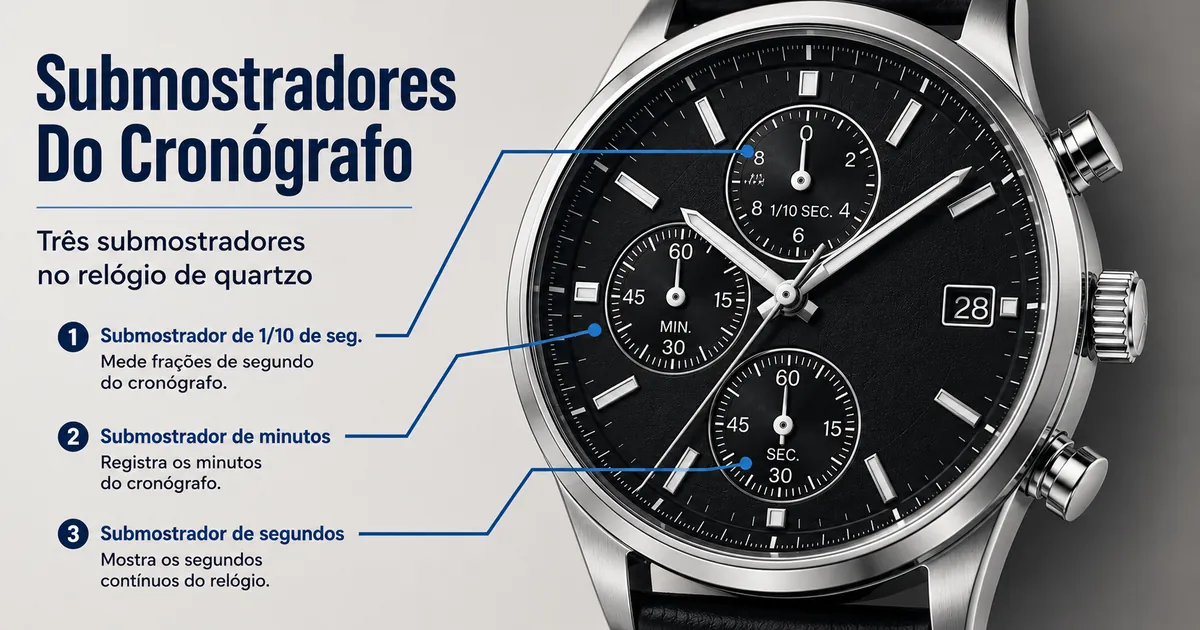

Submostradores de relógios cronógrafo de quartzo masculinos explicados
Submostradores de relógios cronógrafo de quartzo masculinos são pequenas exibições dentro do mostrador principal que separam funções como tempo decorrido, segundos contínuos ou hora de 24 horas. Um submostrador é, portanto, um elemento de exibição dependente do modelo: seu significado é determinado pela função atribuída pelo movimento e interpretado por meio de seu rótulo e escala, e não por uma posição universal no mostrador.
Os submostradores podem incluir um contador de minutos para minutos decorridos do cronógrafo, uma exibição de segundos contínuos para a cronometragem normal ou um submostrador de 24 horas.
Os submostradores podem incluir um contador de minutos para minutos decorridos do cronógrafo, uma exibição de segundos contínuos para a cronometragem normal ou um submostrador de 24 horas. O manual de instruções do cronógrafo de quartzo B620 da Citizen identifica um ponteiro de minutos do cronógrafo, ponteiro de segundos do cronógrafo, ponteiro de segundos e ponteiro de 24 horas, enquanto o manual de instruções do quartzo analógico 0520 da Citizen documenta as mesmas quatro funções de exibição. Esses exemplos definidos pelo fabricante fornecem contexto para relógios cronógrafo de quartzo masculinos: a medida exibida deve ser lida a partir do rótulo, escala e configuração do movimento relevantes, pois o layout atribuído a essas funções não é fixo entre os movimentos.
É por isso que dois relógios com três submostradores podem parecer semelhantes, enquanto seus contadores individuais representam medidas diferentes.
Por exemplo, a Citizen especifica que o cronógrafo B620 mede o tempo decorrido até 60 minutos em incrementos de 0,2 segundos, portanto, sua exibição de minutos do cronógrafo tem uma função diferente da exibição de segundos contínuos ou de 24 horas do relógio. É por isso que dois relógios com três submostradores podem parecer semelhantes, enquanto seus contadores individuais representam medidas diferentes. O uso detalhado do cronógrafo, os procedimentos de reinicialização e a cobertura completa das peças são contextos separados; primeiro, estabeleça o que é um submostrador e o que sua escala representa antes de interpretar cada função individual.
Índice

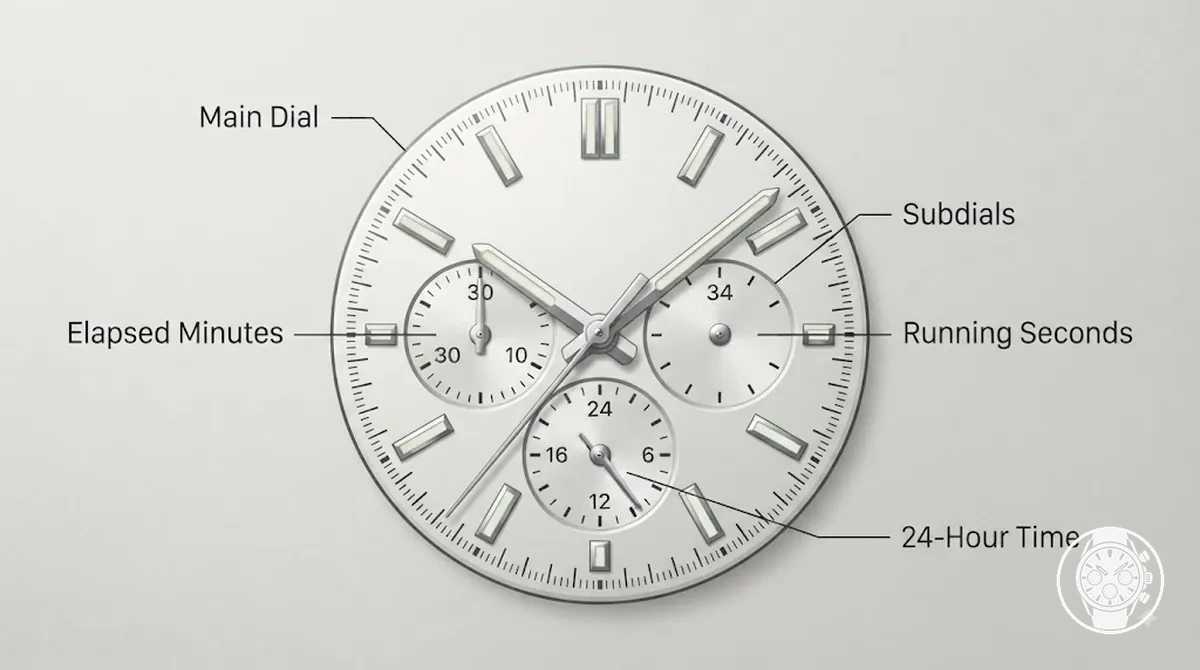

O que são os submostradores do cronógrafo e o que eles medem
Os submostradores do cronógrafo são pequenas exibições no mostrador principal que mostram medidas separadas relacionadas ao tempo em um relógio cronógrafo. O atributo medido de um submostrador pode ser minutos decorridos, segundos contínuos ou hora de 24 horas, dependendo do movimento e do layout da exibição.
Os submostradores do cronógrafo e o que eles medem ficam mais claros quando cada pequena exibição é relacionada ao mostrador principal e à função do cronógrafo. A documentação do B620 da Citizen, por exemplo, identifica um ponteiro de minutos do cronógrafo para minutos decorridos, um ponteiro de segundos normal separado para segundos contínuos e um ponteiro de 24 horas para hora de 24 horas; a Citizen especifica que o cronógrafo B620 mede até 60 minutos em incrementos de 0,2 segundos, com um tempo decorrido máximo exibido de 59 minutos e 59,8 segundos. Os submostradores são elementos de exibição dentro do contexto mais amplo de partes e funções do cronógrafo, e não o mecanismo completo do relógio. A posição, o rótulo, a escala e a função atribuídos a um determinado submostrador podem diferir conforme o movimento e o modelo, logo, seu valor exibido deve ser interpretado a partir da configuração documentada desse relógio.

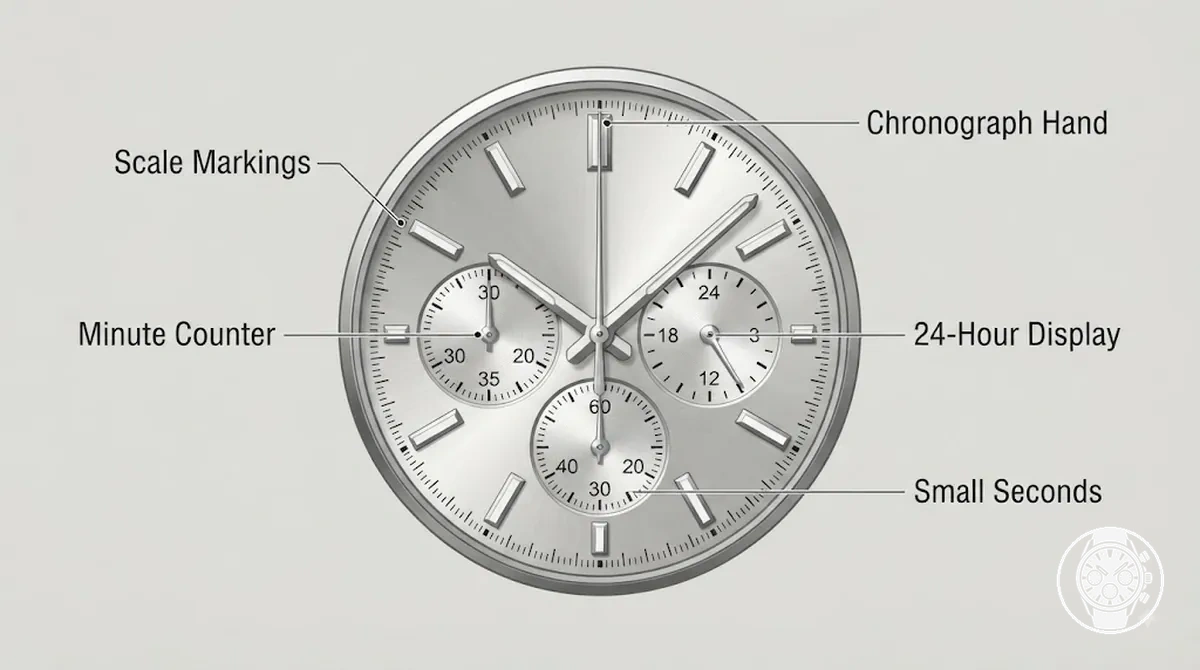

Funções principais dos submostradores em cronógrafos de quartzo masculinos
Funções principais dos submostradores em cronógrafos de quartzo masculinos geralmente se enquadram em três famílias de funções: um contador de tempo decorrido ou contador de minutos para o tempo acumulado do cronógrafo, segundos pequenos para os segundos contínuos e uma exibição de 24 horas para a hora atual em um ciclo de 24 horas. Em um relógio específico, os rótulos e as marcações de escala determinam o valor exibido, pois a configuração do movimento atribui a cada registro sua função.
Dois relógios de aparência semelhante podem, portanto, usar seus submostradores de forma diferente, mesmo quando ambos contêm três registros. Como exemplo numérico específico de modelo dessas famílias de funções, e não um layout universal, as instruções oficiais da Seiko para o calibre de quartzo 8T63 identificam um ponteiro de segundos pequenos, um ponteiro de 24 horas e um ponteiro de minutos do cronógrafo, especificando a medição do cronógrafo até 60 minutos em incrementos de 1/5 de segundo; o resultado prático de leitura é que o leitor deve associar a pista visível de cada registro à sua função atribuída antes de interpretar seu valor. A tabela aplica essa lógica de pista para função sem atribuir uma posição fixa no mostrador.
| Tipo de submostrador | Indicação visível | O que pode mostrar | Nota de leitura |
|---|---|---|---|
| Contador de tempo decorrido | Escala do contador de minutos associada à operação do cronógrafo | Minutos acumulados enquanto o cronógrafo está ativo | Leia o ponteiro em relação à escala de minutos para determinar o tempo acumulado. |
| Segundos pequenos | Escala de segundos com um ponteiro que avança continuamente durante a operação normal | Segundos contínuos para a cronometragem normal | Use a exibição contínua como indicação do movimento, em vez de presumir que registra minutos decorridos do cronógrafo. |
| Exibição de 24 horas | Escala que cobre um ciclo de 24 horas | Hora atual em base de 24 horas, distinguindo as metades AM e PM do dia | Leia como hora do dia apenas quando a configuração do movimento atribuir essa função ao registro. |
Variação dependente do modelo: Essas famílias de funções não estabelecem posições fixas de submostradores; verifique a configuração do movimento, os rótulos e as marcações de escala para o relógio específico antes de atribuir um resultado de leitura.

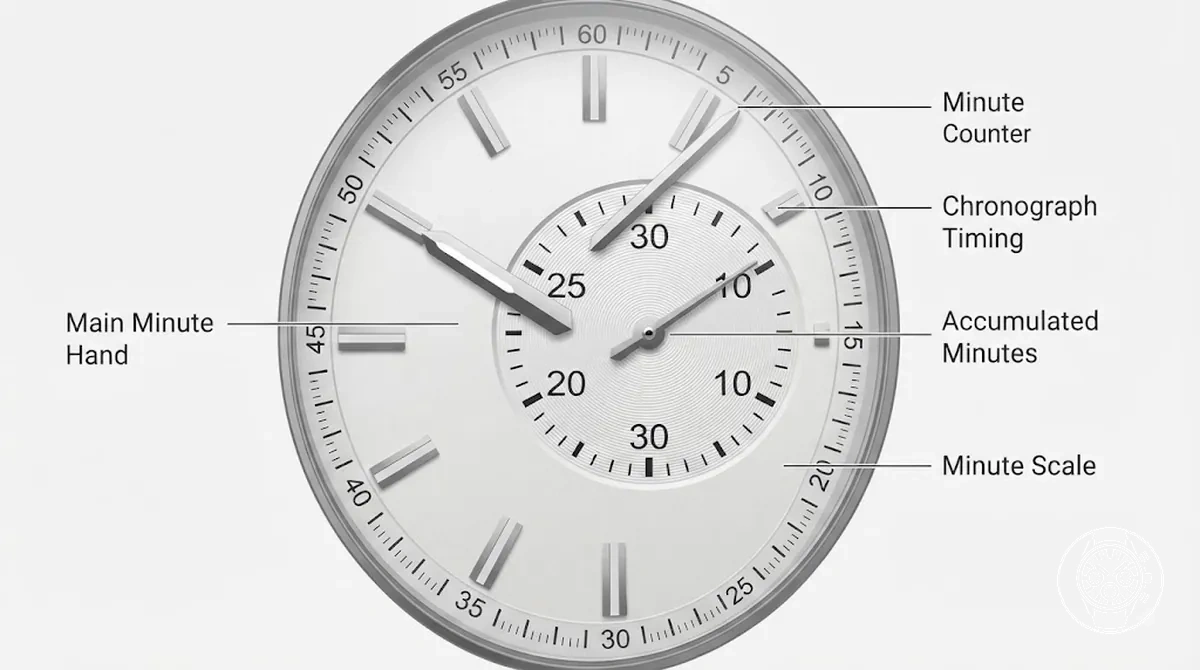

Contadores de Minutos Decorridos
Um contador de minutos decorridos rastreia os minutos acumulados enquanto a cronometragem do cronógrafo está ativa, com sua escala numerada ou faixa de marcações convertendo a posição do ponteiro do registro de minutos em um valor de tempo decorrido. As instruções oficiais da Seiko para o calibre de quartzo 8T63 especificam um ponteiro de minutos do cronógrafo e um intervalo de medição do cronógrafo de até 60 minutos em incrementos de 1/5 de segundo, fornecendo um exemplo específico de modelo de um contador de minutos usado durante a cronometragem ativa do cronógrafo.
Por exemplo, no Seiko 8T63, um ponteiro de minutos do cronógrafo apontando para a posição de 20 minutos representa 20 minutos acumulados dentro do intervalo de cronógrafo de 60 minutos desse modelo. O ponteiro principal de minutos permanece como a exibição separada para os minutos normais do relógio; então, o contador de minutos decorridos deve ser interpretado a partir de sua escala de cronógrafo, em vez de ser confundido com o ponteiro principal de minutos.

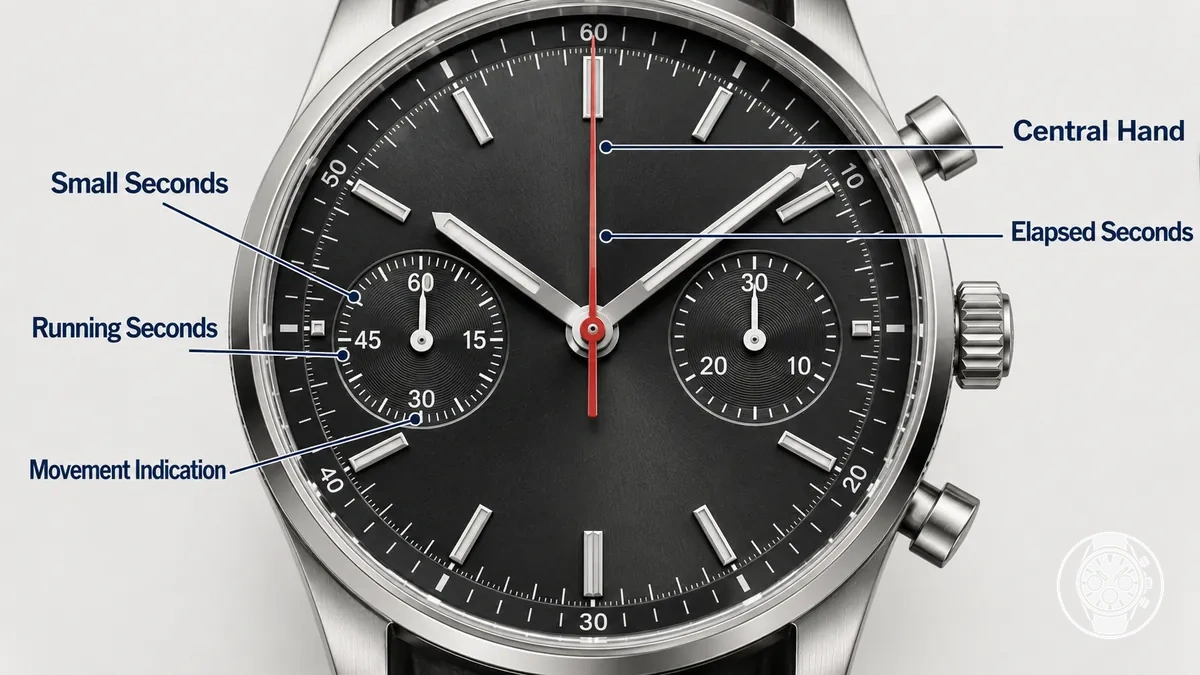

Exibições de Segundos Pequenos
Uma exibição de segundos pequenos geralmente mostra os segundos contínuos do relógio para a cronometragem normal, enquanto os segundos decorridos do cronógrafo são registrados por uma exibição separada do cronógrafo. As instruções oficiais da Seiko para o calibre de quartzo 8T63 identificam o ponteiro de segundos pequenos separadamente do ponteiro de segundos do cronógrafo e especificam que o ponteiro de segundos do cronógrafo mede em incrementos de 1/5 de segundo, tornando explícita a distinção entre segundos contínuos e segundos decorridos do cronógrafo.
- Segundos contínuos: No calibre Seiko 8T63, a exibição de segundos pequenos avança em passos de um segundo durante a cronometragem normal, fornecendo uma indicação de movimento ativo em vez de uma leitura de tempo decorrido.
- Segundos decorridos do cronógrafo: No mesmo calibre, o ponteiro central do cronógrafo mede o tempo do cronógrafo em incrementos de 1/5 de segundo e completa uma revolução em 60 segundos; seu resultado exibido é o tempo decorrido do cronógrafo, e não os segundos contínuos do relógio.
Diagnóstico qualificado: O movimento da exibição de segundos pequenos por si só não é evidência definitiva de condição normal da bateria ou do movimento. A Seiko especifica que o calibre 8T63 altera o ponteiro de segundos pequenos de passos de um segundo para intervalos de dois segundos quando a bateria se aproxima do fim; o padrão de movimento observado deve ser interpretado de acordo com o calibre específico, em vez de ser tratado como um diagnóstico universal.
Submostradores de 24 Horas
Um submostrador de 24 horas usa uma escala de 24 horas para mostrar a posição da hora ao longo de um dia completo e, quando vinculado à hora atual do relógio, distingue AM PM; qualquer interpretação de horário secundário depende do modelo. O manual de instruções do B620 da Citizen identifica seu ponteiro de 24 horas separadamente dos ponteiros de minutos e segundos do cronógrafo; portanto, a exibição de 24 horas desse modelo não é um contador de tempo decorrido. As instruções dos modelos F50, F51 e F52 da Citizen orientam o usuário a usar o ponteiro de 24 horas para verificar se a hora atual é AM ou PM. Um registro de 24 horas ajustável separadamente pode, em vez disso, suportar uma interpretação de horário secundário em um relógio projetado para essa função, mas um submostrador de 24 horas não deve ser presumido como um segundo fuso horário ou parte do temporizador do cronógrafo apenas por sua escala.
As instruções dos modelos F50, F51 e F52 da Citizen orientam o usuário a usar o ponteiro de 24 horas para verificar se a hora atual é AM ou PM.

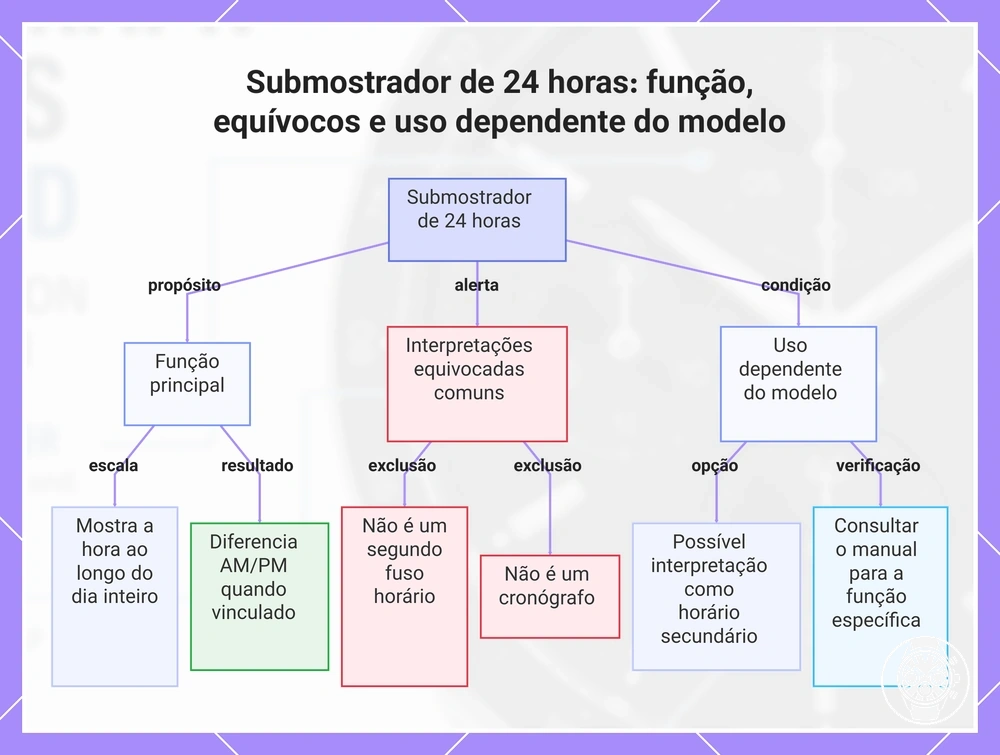

Este gráfico explica a função principal de um submostrador de 24 horas, esclarece interpretações equivocadas comuns e observa que o uso como horário secundário depende do modelo do relógio.
Layouts de Três Submostradores e Padrões de Posição
Um layout de três submostradores pode usar diferentes padrões de posição e funções atribuídas de uma configuração de movimento para outra. O submostrador superior, submostrador esquerdo, submostrador direito ou submostrador inferior é um atributo de posição, e não evidência suficiente da função; o rótulo e a escala visíveis são pistas mais fortes, pois identificam o valor que o registro foi projetado para exibir.
A interpretação final permanece específica do modelo, pois a posição no mostrador por si só não identifica o que o submostrador mede.
Por exemplo, dois layouts de três mostradores de aparência semelhante podem colocar três registros ao redor do mesmo mostrador principal, atribuindo funções diferentes às posições correspondentes. No primeiro relógio, um registro com uma escala de 0 a 60 minutos pode ser atribuído a minutos decorridos do cronógrafo; no segundo, um registro posicionado de forma semelhante com uma escala de 0 a 60 segundos pode mostrar segundos contínuos. Esses valores são ilustrativos, e não especificações do fabricante, mas demonstram a sequência segura de leitura: posição → rótulo ou escala → função atribuída. A interpretação final permanece específica do modelo, pois a posição no mostrador por si só não identifica o que o submostrador mede.
| Posição do submostrador | O que verificar primeiro | Por que a posição por si só não é suficiente |
|---|---|---|
| Submostrador superior | Rótulo, faixa da escala e comportamento do ponteiro | A função atribuída deve ser identificada a partir das pistas visíveis do registro e da configuração específica do movimento. |
| Submostrador esquerdo | Rótulo, escala numerada e comportamento do ponteiro | Uma posição de mostrador esquerdo identifica a localização, não o valor de tempo ou a função do cronógrafo sendo exibida. |
| Submostrador direito | Rótulo, divisões da escala e comportamento do ponteiro | Uma posição de mostrador direito pode corresponder a uma função atribuída diferente quando a configuração do movimento muda. |
| Submostrador inferior | Rótulo, faixa da escala e comportamento do ponteiro | Uma posição de mostrador inferior exige a mesma interpretação baseada em rótulo e escala antes de atribuir sua função. |
O padrão de posição se torna mais fácil de interpretar após identificar os ponteiros e registros ao redor no contexto mais amplo de partes e funções do cronógrafo.
Como Rótulos e Escalas dos Submostradores Alteram o Significado
Rótulos, faixas de escala, numerais e marcas de graduação dos submostradores geralmente identificam o atributo medido de um submostrador de cronógrafo de forma mais confiável do que sua posição. Uma escala de 24 horas pode indicar a hora atual em um ciclo de 24 horas, uma escala de minutos pode indicar minutos decorridos, e uma escala de segundos pode indicar segundos contínuos ou decorridos de acordo com a configuração do relógio. A documentação oficial do B620 da Citizen apoia essa distinção baseada em evidências visíveis ao identificar exibições separadas de 24 horas, minutos do cronógrafo, segundos normais e segundos do cronógrafo.
Esses exemplos de fabricantes mostram por que a decisão de leitura deve seguir rótulo ou escala visível → atributo medido → valor exibido → confirmação específica do movimento.
Por exemplo, um leitor que vê numerais que se estendem até 24 pode testar uma interpretação de 24 horas, enquanto marcações que se estendem até 60 exigem outra pista antes que o valor exibido seja atribuído a minutos ou segundos. A Citizen especifica que o cronógrafo B620 mede até 60 minutos em incrementos de 0,2 segundos e usa um ponteiro de 24 horas separado, enquanto as instruções oficiais do calibre 8T63 da Seiko distinguem seu ponteiro de segundos pequenos de um ponteiro de segundos do cronógrafo que mede em incrementos de 1/5 de segundo e um ponteiro de minutos do cronógrafo dentro de uma capacidade de temporização de 60 minutos. Esses exemplos de fabricantes mostram por que a decisão de leitura deve seguir rótulo ou escala visível → atributo medido → valor exibido → confirmação específica do movimento.
| Rótulo ou escala visível | Atributo medido | Valor provável exibido | Cuidado na leitura |
|---|---|---|---|
| Escala de 24 horas com numerais abrangendo um ciclo de dia completo | Hora atual em base de 24 horas | Posição da hora dentro de um ciclo de 24 horas; a Citizen identifica o ponteiro de 24 horas do B620 como sua exibição de hora de 24 horas. | A escala de 24 horas suporta uma interpretação AM PM nessa configuração, mas a escala por si só não estabelece um segundo fuso horário ajustável separadamente. |
| Escala de minutos associada à temporização do cronógrafo | Minutos decorridos | Minutos acumulados do cronógrafo; a Citizen especifica uma exibição máxima de tempo decorrido de 59 minutos e 59,8 segundos para o B620. | Confirme que o registro é o contador de minutos do cronógrafo, em vez de interpretar uma escala baseada em 60 apenas por sua posição. |
| Escala de segundos com 60 divisões ou marcas de graduação no estilo de segundos | Segundos contínuos ou segundos decorridos do cronógrafo | Segundos dentro de um ciclo de 60 segundos; o calibre Seiko 8T63 distingue um ponteiro de segundos pequenos de um ponteiro de segundos do cronógrafo medindo em incrementos de 1/5 de segundo. | Uma escala de segundos baseada em 60 não distingue por si só segundos contínuos normais de segundos decorridos; use o rótulo impresso, o comportamento do ponteiro e a documentação do movimento para confirmar a função. |
Como os Submostradores Funcionam com o Ponteiro Principal do Cronógrafo
O ponteiro principal do cronógrafo e um contador de submostrador dividem as informações de tempo decorrido pelo mostrador: o ponteiro central do cronógrafo pode fornecer a medição dos segundos, enquanto um contador de submostrador fornece uma medida acumulada, como minutos decorridos. A Seiko especifica essa função de temporização para o calibre V192: seu ponteiro central do cronógrafo mede incrementos de 1/5 de segundo e seu ponteiro de minutos do cronógrafo avança em incrementos de um minuto, portanto, o tempo decorrido é dividido entre as exibições.
Durante um intervalo cronometrado no Seiko V192, o ponteiro central do cronógrafo representa o componente de segundos, enquanto o contador de minutos acumula os minutos completados, com uma capacidade de medição de até 60 minutos em incrementos de 1/5 de segundo. A Seiko também especifica o Botão A para iniciar/parar e o Botão B para divisão/reinicialização, ilustrando como a operação do pusher produz uma alteração na exibição do estado de temporização sem alterar o significado distinto das exibições de segundos e minutos. A atribuição exata do contador e as funções do pusher permanecem dependentes do modelo; por exemplo, a Citizen especifica uma exibição máxima de tempo decorrido de 59 minutos e 59,8 segundos para o calibre B620 e atribui seu botão superior direito para iniciar/parar e seu botão inferior direito para reiniciar enquanto o cronógrafo está parado.
Fluxo de temporização: a operação do pusher altera o estado de temporização → o ponteiro central do cronógrafo exibe a medição dos segundos → o contador do submostrador registra sua medida acumulada atribuída → as exibições se combinam na leitura do tempo decorrido.
Essa relação entre as funções de exibição fornece a base para aprender how to use chronograph subdials , mantendo as sequências de operação específicas do modelo separadas da lógica de leitura.
Essa relação entre as funções de exibição fornece a base para aprender how to use chronograph subdials, mantendo as sequências de operação específicas do modelo separadas da lógica de leitura.

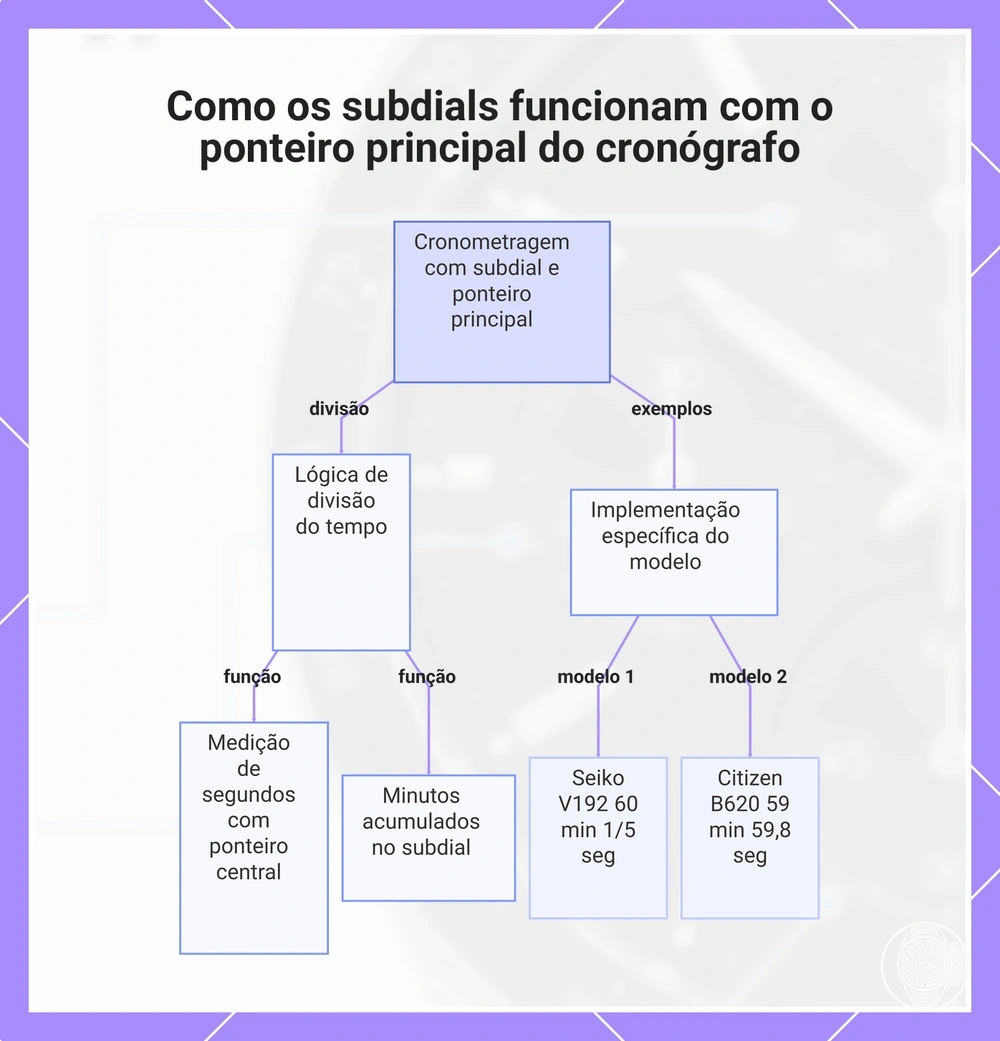

Este gráfico mostra como o ponteiro principal do cronógrafo e o contador do subdial dividem as informações de tempo decorrido, com exemplos específicos de modelos.
Este gráfico mostra como o ponteiro principal do cronógrafo e o contador do subdial dividem as informações de tempo decorrido, com exemplos específicos de modelos.
Como Ler os Submostradores do Cronógrafo Durante a Temporização de Tempo Decorrido
Para ler os submostradores do cronógrafo durante a temporização de tempo decorrido, verifique o estado do temporizador, leia o ponteiro central do cronógrafo para obter seu valor de segundos atribuído e combine-o com o valor acumulado no submostrador ativo. A Seiko especifica para o calibre V192 que o ponteiro central do cronógrafo mede em incrementos de 1/5 de segundo e o ponteiro de minutos do cronógrafo avança em incrementos de um minuto, com temporização de tempo decorrido mensurável até 60 minutos; outras configurações de movimento podem atribuir funções diferentes a seus contadores visíveis.
Use essa mesma lógica de leitura de exibição ao aprender how to use chronograph subdials e, em seguida, siga a sequência numerada abaixo.
Para um exemplo de temporização, as instruções do V192 da Seiko ilustram uma leitura do cronógrafo de 20 minutos e 41 segundos: o contador de minutos mostra 20 minutos acumulados e o ponteiro central do cronógrafo mostra 41 segundos, resultando em um valor decorrido exibido e resultado de leitura de 20 minutos e 41 segundos. Use essa mesma lógica de leitura de exibição ao aprender how to use chronograph subdials e, em seguida, siga a sequência numerada abaixo.
- Verifique o estado do temporizador. Identifique as exibições do cronógrafo que participam da leitura atual de tempo decorrido e separe essas exibições de temporização ativas dos ponteiros de cronometragem normal.
- Leia o ponteiro central do cronógrafo. Verifique sua escala de cronógrafo para o componente de segundos e combine esse valor com o contador do submostrador ativo; no Seiko V192, a Seiko especifica incrementos de medição de 1/5 de segundo para o ponteiro central do cronógrafo.
- Leia o submostrador ativo. Verifique o contador atribuído ao tempo decorrido acumulado e combine seu valor com a leitura de segundos do ponteiro central; no Seiko V192, a Seiko especifica que o ponteiro de minutos do cronógrafo avança em incrementos de um minuto.
- Combine os valores exibidos. Interprete o contador acumulado e o valor central de segundos como uma única leitura do cronógrafo; no exemplo de temporização V192 documentado pela Seiko, 20 minutos no contador de minutos mais 41 segundos no ponteiro central produz um resultado de leitura de 20 minutos e 41 segundos.

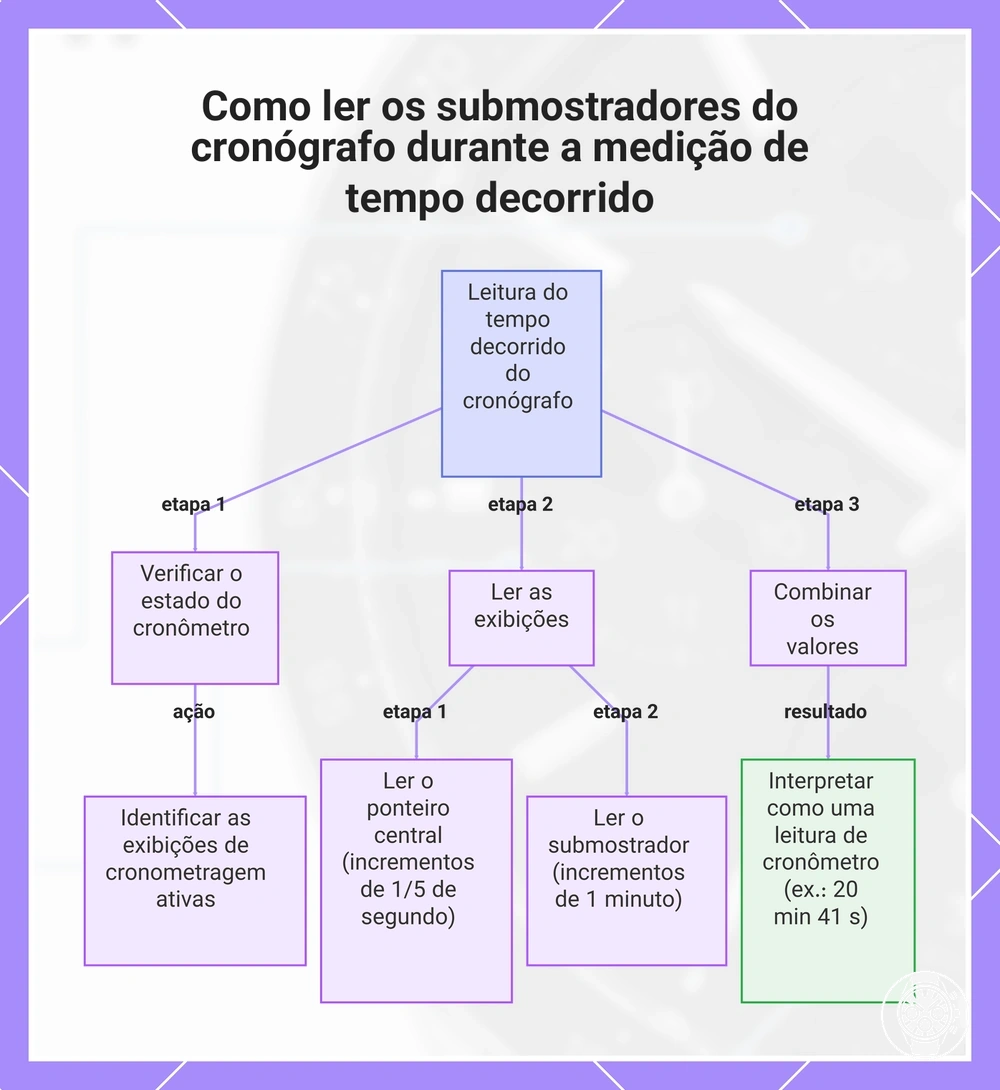

Este gráfico mostra as três etapas principais para ler os submostradores do cronógrafo para medição de tempo decorrido, incluindo um exemplo do Seiko V192.
Confusão Comum Entre Segundos Contínuos, Hora de 24 Horas e Contadores do Cronógrafo
O erro de interpretação mais comum é tratar segundos contínuos, hora de 24 horas e contadores do cronógrafo como se cada submostrador em movimento fosse um contador de temporizador. A Citizen identifica exibições separadas de segundos normais, 24 horas, minutos do cronógrafo e segundos do cronógrafo no calibre B620; portanto, o comportamento do movimento e a função atribuída fornecem a interpretação correta, em vez do movimento por si só.
O erro de interpretação mais comum é tratar segundos contínuos, hora de 24 horas e contadores do cronógrafo como se cada submostrador em movimento fosse um contador de temporizador.
Segundos contínuos mostram o componente de segundos da hora atual, a hora de 24 horas mostra a hora atual em um ciclo de 24 horas, e os contadores do cronógrafo mostram valores decorridos quando o temporizador é iniciado. A Citizen especifica que o cronógrafo B620 mede o tempo decorrido até 59 minutos e 59,8 segundos e para automaticamente após 1 hora de operação contínua, enquanto sua exibição de hora normal continua independentemente. A comparação abaixo separa uma exibição sempre em funcionamento de um contador de temporizador pelo comportamento de parado ou iniciado, significado do valor e resultado da leitura.
| Tipo de exibição | O que faz quando a temporização está parada | O que significa | Erro comum |
|---|---|---|---|
| Segundos contínuos | Continua avançando como parte da cronometragem normal; o Citizen B620 identifica o ponteiro de segundos normal separadamente da exibição de segundos do cronógrafo. | Mostra o componente de segundos da hora atual. | Presumir que o movimento contínuo significa que o cronógrafo ainda está iniciado. |
| Hora de 24 horas | Continua representando a hora atual em vez de congelar como um contador de tempo decorrido; o Citizen B620 identifica um ponteiro de 24 horas separado. | Mostra a hora atual em uma escala de 24 horas e suporta a interpretação AM/PM. | Ler a exibição de 24 horas como um contador de temporizador de horas decorridas. |
| Contadores do cronógrafo | Preservam a leitura de tempo decorrido quando a temporização é parada e mudam novamente quando a temporização é iniciada; o Citizen B620 documenta um valor máximo de tempo decorrido exibido de 59 minutos e 59,8 segundos. | Mostram valores de cronógrafo decorridos, como minutos do cronógrafo e segundos fracionados, de acordo com a configuração do movimento. | Presumir que um contador de tempo decorrido parado é uma exibição sempre em funcionamento ou evidência de um defeito. |
Ponteiros desalinhados são um problema separado de posição da exibição, e não uma alteração no significado do valor; use o guia dedicado para redefinir ponteiros do cronógrafo desalinhados quando esse problema se aplicar.
