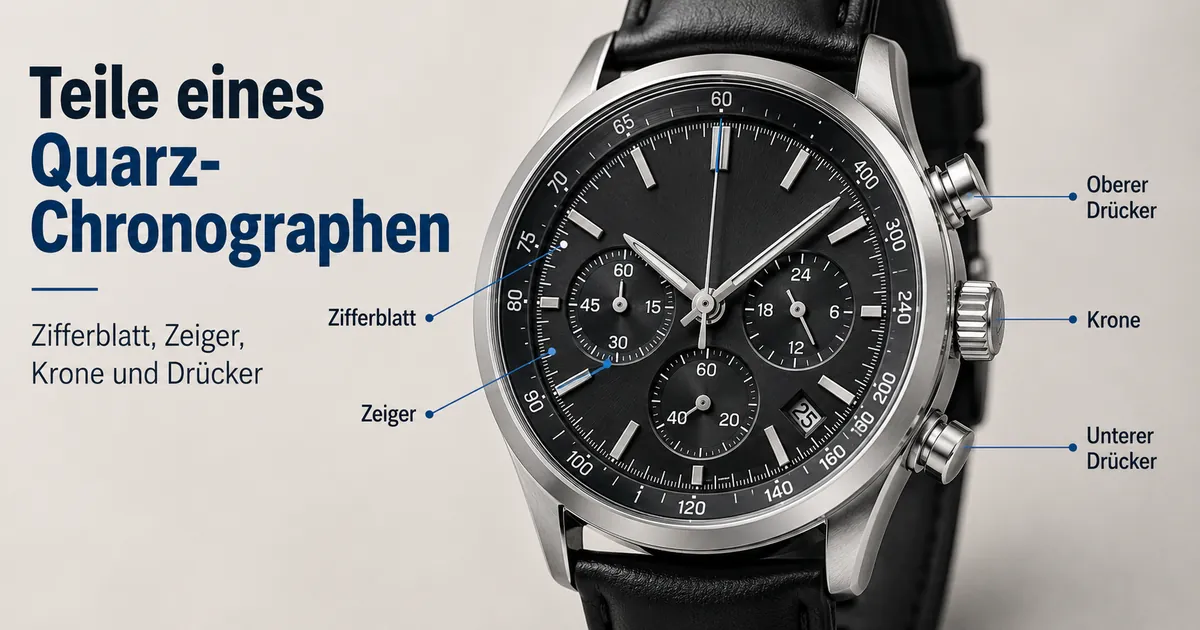

Teile, Bedienelemente und Zifferblattfunktionen eines Quarz-Chronographen für Herren

Ein Quarz-Chronograph für Herren vereint normale Zeitmessungsteile mit Chronographenteilen zur Messung und Anzeige der verstrichenen Zeit. Die Bauteilübersicht von Citizen zum B620 weist Stunden-, Minuten- und Sekundenzeiger für die normale Zeit sowie separate Chronographen-Minuten- und -Sekundenanzeigen für die Stoppuhrfunktion aus. Damit ist die Uhr sowohl eine Zeitanzeige als auch eine Stoppuhr-Schnittstelle.

Damit ist die Uhr sowohl eine Zeitanzeige als auch eine Stoppuhr-Schnittstelle.

Das Zifferblatt ist die Vorderseite der Uhr, auf der die Zeiger, Markierungen, Hilfszifferblätter und ein etwaiges Datumsfenster abgelesen werden, während die Krone und die Drücker die Hauptbediengruppe bilden. Citizen gibt an, dass die Krone des B620 die Zeit und das Datum einstellt, der B-Knopf den Chronographen startet und stoppt und der A-Knopf ihn zurücksetzt; dieselbe Anleitung besagt, dass die Datumsanzeige das Datum zeigt und die Chronographenzeiger die verstrichenen Minuten und Sekunden anzeigen. Eine Lünette oder eine äußere Skala kann eine weitere Ablesehilfe bieten: Casio gibt ein Tachymeter für die EF-539D-1A2V an, während Seiko Lumibrite auf den Stunden- und Minutenzeigern seines Speedtimer SRQ037J1 als Teil des Zifferblattdesigns beschreibt, was verdeutlicht, dass ein Tachymeter und Leuchtzeiger modellabhängige und keine universellen Merkmale sind.

Die Anzahl, Platzierung und Funktion der Hilfszifferblätter und anderer Anzeigen hängen vom Uhrwerk und Modell ab.

Die Anzahl, Platzierung und Funktion der Hilfszifferblätter und anderer Anzeigen hängen vom Uhrwerk und Modell ab. So gibt Casio für die EFV-540D-1A2V drei Zeiger und drei Zifferblätter an, wobei die drei Zifferblätter den Stoppuhr-Minuten, den Stoppuhr-Sekunden und einer 24-Stunden-Anzeige zugeordnet sind; die EF-539D-1A2V von Casio hat ebenfalls drei Zifferblätter, ordnet diese jedoch den Gangsekunden, den Stoppuhr-Stunden und den Stoppuhr-Minuten zu und ergänzt ein Tachymeter. Diese dokumentierten Anordnungen zeigen, warum Einstell-, Bedienungs- und Rückstellvorgänge gemäß der Anleitung für die jeweilige Uhr oder das jeweilige Uhrwerk erfolgen sollten; hier dienen diese Vorgänge lediglich als funktionaler Kontext, um zu identifizieren, was jedes Teil anzeigt oder steuert.

Inhaltsverzeichnis⌄

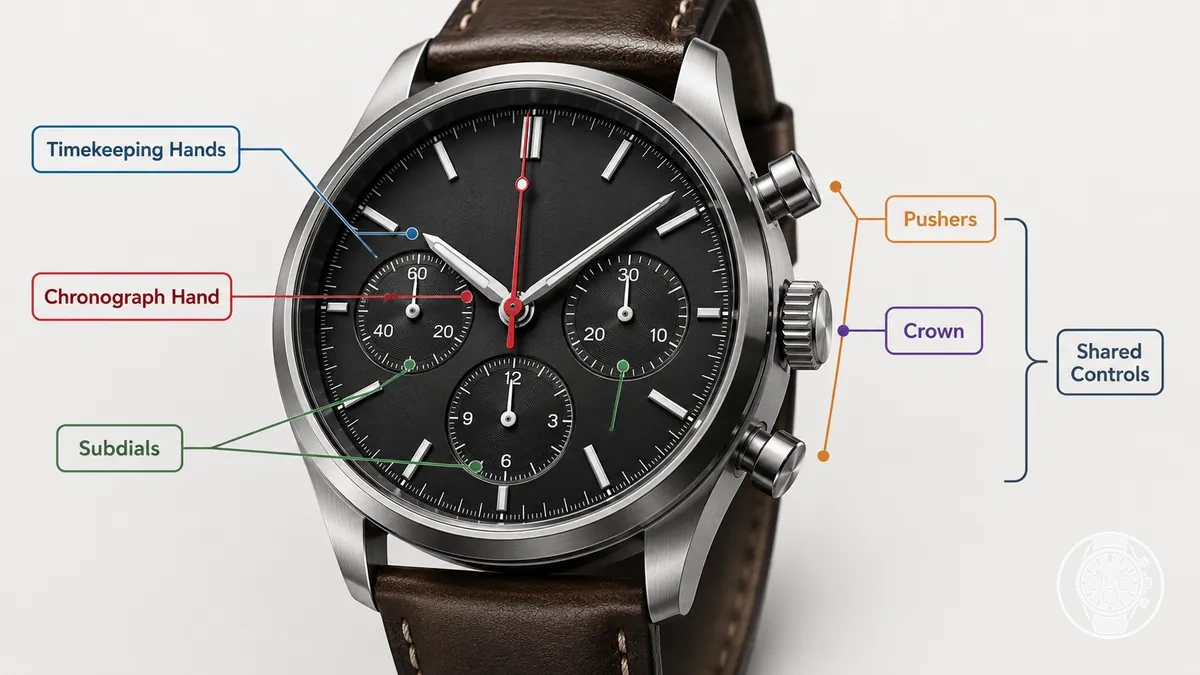

Wie Chronographenteile die Zeitmessung und die Stoppuhrfunktion aufteilen

Chronographenteile unterteilen sich in gewöhnliche Uhrteile mit einer Zeitmessungsfunktion, chronographenspezifische Teile mit einer Stoppuhrfunktion und gemeinsame Bedienelemente, die die Einstellung oder den Chronographenbetrieb unterstützen. Das Seiko Museum beschreibt einen Chronographen als Kombination einer Uhr, die die aktuelle Zeit anzeigt, mit einer Stoppuhr, die die verstrichene Zeit misst. Bei dieser Aufteilung zeigen die normalen Zeitmessungszeiger die aktuelle Zeit, während die speziellen Chronographenanzeigen die verstrichene Zeit anzeigen.

Gemeinsame Bedienelemente verbinden diese beiden Funktionsgruppen, ohne jedem Modelllayout die gleiche Anordnung zu geben. Diese Aufteilung zwischen normaler Zeitmessung und Messung der verstrichenen Zeit ist Teil dessen, was ein Quarz-Chronograph ist. Als konkretes modellspezifisches Beispiel identifiziert die Bedienungsanleitung von Citizen zum B620 die Krone als Bedienelement für die Zeit- und Datumseinstellung, Taste B als Start-/Stopp-Bedienelement des Chronographen und Taste A als Rückstell-Bedienelement; dasselbe Uhrwerk verwendet separate Chronographen-Sekunden- und -Minutenzeiger für die verstrichene Zeit. Genaue Zeigerpositionen, Hilfszifferblattzuordnungen, Kronentypen und Drückerfunktionen müssen daher dem dokumentierten Uhrwerk zugeordnet werden und nicht allein aus dem Erscheinungsbild abgeleitet werden.

Gemeinsame Bedienelemente verbinden diese beiden Funktionsgruppen, ohne jedem Modelllayout die gleiche Anordnung zu geben.

Die Tabelle zeigt, wie Chronographenteile die Zeitmessung und die Stoppuhrfunktion nach Teilekategorie, sichtbarer Position, Hauptfunktion und dokumentierter Variation aufteilen. Bedienung, Kalibrierung und detaillierte Interpretation der Hilfszifferblätter sind verwandte Funktionen, liegen aber außerhalb dieser rollenbasierten Klassifizierung.

Teilegruppe	Sichtbare Position	Hauptfunktion	Häufige Variation
Zifferblattelemente	Auf dem Hauptzifferblatt	Bieten die visuellen Referenzen zum Ablesen der aktuellen Zeit und, falls vorhanden, der Anzeigen der verstrichenen Zeit	Markierungen, Skalen, Datumsanzeigen und Chronographenmarkierungen sind konfigurationsabhängig; die geprüften Quellen legen keine feste Anordnung für die Uhrenkategorie fest
Zeiger	Vom Zifferblattmittelpunkt oder innerhalb einer speziellen Anzeige	Normale Stunden-, Minuten- und Sekundenzeiger haben eine Zeitmessungsfunktion; spezielle Chronographenzeiger haben eine Stoppuhrfunktion	Citizen gibt für das B620-Werk separate Chronographen-Sekunden- und -Minutenzeiger an, während Seiko für sein V176-Werk Stoppuhr-1/20-Sekunden-, Sekunden- und Minutenzeiger angibt, was zeigt, dass die angezeigten Einheiten der verstrichenen Zeit vom Uhrwerk abhängen
Hilfszifferblätter	Kleinere Anzeigen innerhalb des Hauptzifferblatts, wenn das Uhrwerk sie verwendet	Zeigen die vom Uhrwerk zugewiesene Funktion an, die eine Zeitmessungsanzeige oder eine Anzeige der verstrichenen Zeit umfassen kann	Die geprüften Herstellerdokumentationen unterstützen keine feste Anzahl oder Zuordnung von Hilfszifferblättern über Quarz-Chronographenwerke hinweg; die Bedienungsanleitung des Uhrwerks gibt die zutreffende Funktion an
Krone	An der Seite des Gehäuses	Dient hauptsächlich als Einstellbedienelement und nicht als Anzeige der verstrichenen Zeit	Die Dokumentation von Citizen zum B620 gibt eine normale Krone oder eine Schraubkrone an und verwendet Kronenpositionen für die Zeit- und Datumseinstellung; die Dokumentation anderer Uhrwerke muss auf die zugewiesenen Positionen geprüft werden
Drücker	An der Seite des Gehäuses, getrennt von der Krone	Dienen als Stoppuhr-Bedienelemente, wenn sie dem Chronographenbetrieb zugewiesen sind	Die Bedienungsanleitung von Citizen zum B620 weist Taste B dem Chronographen-Start/Stopp und Taste A dem Rückstellen zu, während die genaue Zuordnung werksspezifisch bleibt

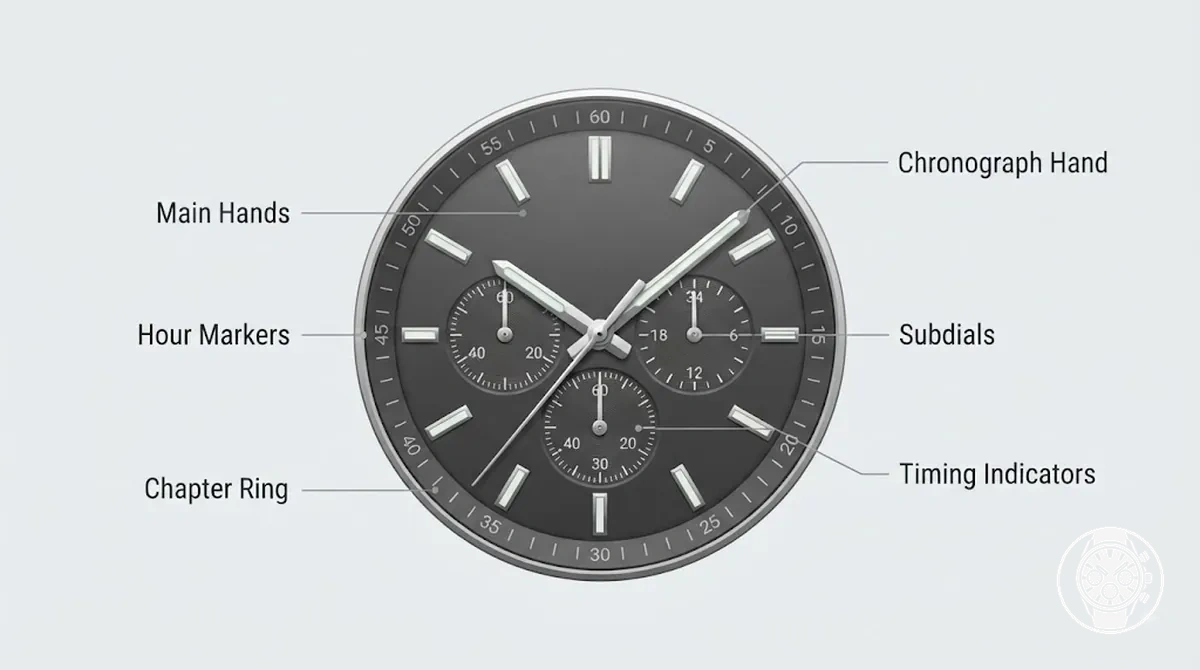

Hauptzifferblatt-Teile und Zeitanzeigen

Die Teile des Hauptzifferblatts organisieren das Zifferblatt eines Chronographen in zwei Ableserollen: Die Hauptzeiger und Stundenmarkierungen liefern Referenzen für die aktuelle Zeit, während der Chronographenzeiger, die Hilfszifferblätter und andere Zeitmessanzeigen je nach Uhrwerk Anzeigen der verstrichenen Zeit oder des Status liefern. Die Anleitung von Citizen zum B620 identifiziert separate Stunden-, Minuten- und Sekundenzeiger für die normale Zeit und spezielle Chronographenzeiger für die Stoppuhrmessung. Das Ablesen des Zifferblatts beginnt daher mit der Unterscheidung von Anzeigen der aktuellen Zeit und Anzeigen der verstrichenen Zeit.

Das Zifferblatt ist die Hauptanzeigefläche der Uhr, die die ablesbaren Anzeigen trägt; Stundenmarkierungen bieten Referenzpositionen für die Hauptzeiger, während ein Kapitelring, sofern vorhanden, periphere Skalenmarkierungen zum Ablesen eines Zeigers auf dem Zifferblatt bietet. Die Haupt-Stunden- und -Minutenzeiger zeigen die aktuelle Zeit, und die Gangsekunden kennzeichnen die normale Zeitmessung, wenn das Uhrwerk diese Funktion einem zentralen Zeiger oder Hilfszifferblatt zuweist. Die Dokumentation von Citizen zum B620 gibt beispielsweise Stunden-, Minuten- und Sekundenzeiger für die normale Zeit sowie einen separaten 24-Stunden-Zeiger an, während Citizen auch darauf hinweist, dass die abgebildete Bauteilanordnung von der tatsächlichen Uhr abweichen kann. Die Klarheit des Layouts hängt daher davon ab, jeden Indikator anhand seiner zugewiesenen Funktion zu identifizieren, anstatt anzunehmen, dass eine bestimmte Zifferblattposition bei allen Chronographenwerken die gleiche Rolle hat.

Die Haupt-Stunden- und -Minutenzeiger zeigen die aktuelle Zeit, und die Gangsekunden kennzeichnen die normale Zeitmessung, wenn das Uhrwerk diese Funktion einem zentralen Zeiger oder Hilfszifferblatt zuweist.

Chronographen-Zeitmessanzeigen verwenden spezielle Zeiger oder Hilfszifferblätter, um die verstrichene Zeit anzuzeigen, wobei die Rückstellposition die Nullreferenz für den Chronographenzeiger nach dem Stoppen der Zeitmessung bietet. Citizen gibt für den B620 einen 1/5-Sekunden-Chronographenzeiger und einen Chronographen-Minutenzeiger an, dessen 60-Minuten-Chronograph die verstrichene Zeit bis zu 59 Minuten 59,8 Sekunden anzeigt; Casio gibt für die MTP-E515D-2A1V eine andere Dreiregister-Anordnung an, deren drei Hilfszifferblätter der 24-Stunden-Zeit, den Stoppuhr-Sekunden und den Stoppuhr-Minuten zugeordnet sind und eine Stoppuhr-Kapazität von 59 Minuten 59 Sekunden aufweisen. Diese dokumentierten Anordnungen zeigen, dass ein Register normale Zeit- oder Stoppuhrinformationen enthalten kann, sodass seine Ableserolle identifiziert werden muss, bevor der angezeigte Wert interpretiert wird. Zwei- und Dreiregister-Designs können daher die Gangsekunden, einen Minutenzähler, einen Stundenzähler oder andere unterstützte Anzeigen unterschiedlich aufteilen, wenn das Uhrwerk diese Funktionen bereitstellt.

Zifferblattelement	Anzeige	Ableserolle	Hinweis zur Variation
Hauptzeiger	Stunden und Minuten, sowie normale Sekunden, wenn diese einem zentralen Sekundenzeiger zugewiesen sind	Aktuelle Zeit ablesen	Die Dokumentation von Citizen zum B620 identifiziert separate Stunden-, Minuten- und Sekundenzeiger für die normale Zeit
Gangsekunden	Sekunden der normalen Zeit	Normale Zeitmessung, keine verstrichenen Chronographensekunden	Citizen weist die Gangsekunden dem normalen Sekundenzeiger des B620 zu; ein anderes Uhrwerk kann diese Anzeige einem Hilfszifferblatt zuweisen
Chronographensekunden	Verstrichene Sekunden oder Sekundenbruchteile	Stoppuhrablesung	Citizen verwendet beim B620 einen 1/5-Sekunden-Chronographenzeiger und gibt eine maximale Anzeige der verstrichenen Zeit von 59 Minuten 59,8 Sekunden an
Hilfszifferblätter	Vom Uhrwerk zugewiesene Anzeigen wie Stoppuhr-Minuten, Stoppuhr-Sekunden oder 24-Stunden-Zeit	Anzeige der verstrichenen Zeit oder ergänzende Zeitanzeige	Casios MTP-E515D-2A1V hat drei Hilfszifferblätter, die der 24-Stunden-Zeit, den Stoppuhr-Minuten und den Stoppuhr-Sekunden zugeordnet sind
Stundenmarkierungen und Kapitelring	Referenzpositionen und periphere Skaleneinteilungen zum Ablesen der Zeiger	Ablesereferenz	Für die Kategorie ist keine einheitliche Kapitelring- oder Markierungsanordnung festgelegt; das zutreffende Zifferblattlayout ist werk- und modellspezifisch
Kleine Anzeigen	Vom Uhrwerk zugewiesene Status- oder Zusatzinformationen	Status- oder Nebenanzeige	Citizens B620 enthält eine Datumsanzeige und einen 24-Stunden-Zeiger, was verdeutlicht, dass kleine Anzeigen nicht die verstrichene Zeit darstellen müssen

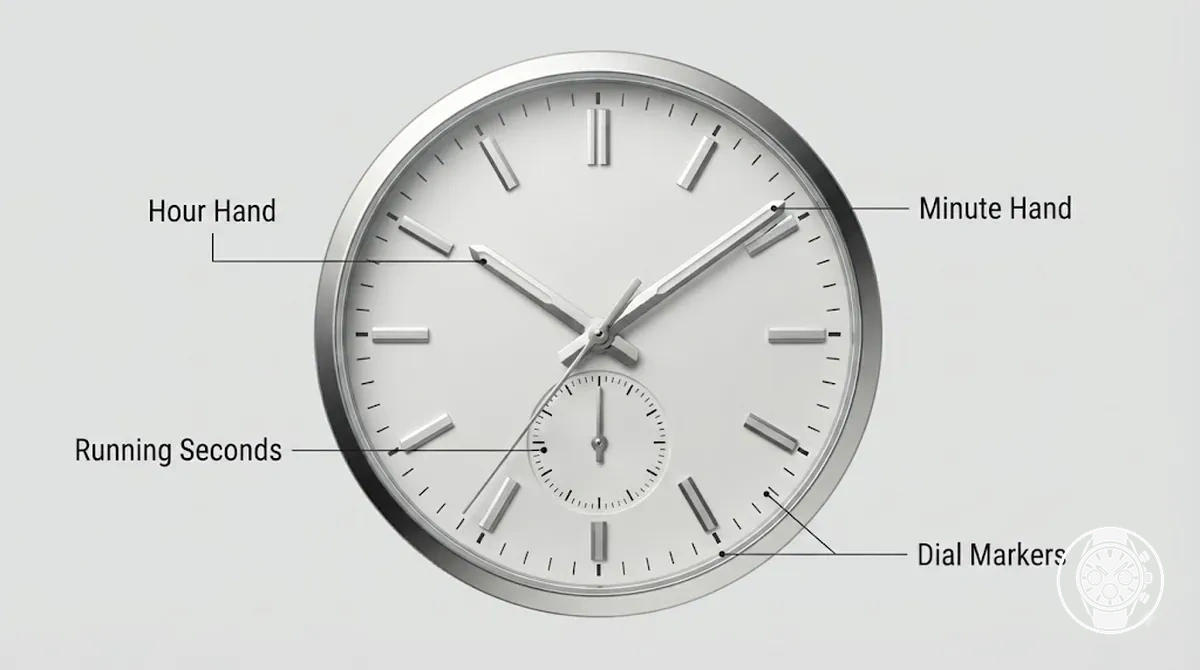

Stunden-, Minuten- und Gangsekundenzeiger

Der Stundenzeiger zeigt die aktuelle Stunde an, der Minutenzeiger die aktuelle Minute und der Gangsekundenzeiger die Sekunden der aktuellen Zeit auf dem Zifferblatt. Stunden-, Minuten- und Gangsekundenzeiger sind Standardzeiger für die normale Zeitmessung.

Der Gangsekundenzeiger zeigt kontinuierlich die normale Zeit an, solange die Uhr läuft, während ein Chronographen-Sekundenzeiger die verstrichene Zeit während der Chronographenmessung anzeigt. Seine Position ist werksspezifisch: Die Bedienungsanleitung von Citizen zum B620 identifiziert einen normalen Sekundenzeiger für die Zeitmessung neben einem separaten 1/5-Chronographen-Sekundenzeiger. Den Gangsekundenzeiger sollte man anhand seiner Funktion für die normale Zeit identifizieren, nicht durch Annahme einer bestimmten Zifferblattposition.

Chronographen-Sekunden-, -Minuten- und -Stundenanzeigen

Chronographenanzeigen messen die verstrichene Zeit in den zugewiesenen Einheiten: Chronographen-Sekunden zeigen verstrichene Sekunden an, ein Minutenzähler zählt verstrichene Minuten, und ein Stundenzähler, sofern vorhanden, zählt verstrichene Stunden. Die Anzahl der Anzeigen und das Zifferblattlayout hängen vom Uhrwerk ab; die Dokumentation von Seiko zum 8R48 gibt einen zentralen Stoppuhr-Sekundenzeiger, einen Stoppuhr-Minutenzeiger mit einer 30-Minuten-Skala und einen Stoppuhr-Stundenzeiger mit einer 12-Stunden-Skala an. Diese Anzeigen bilden daher die Chronographenablesung und nicht die Normalzeitanzeige.

Diese Anzeigen bilden daher die Chronographenablesung und nicht die Normalzeitanzeige.

Die Rückstellposition ist die Null- oder Startreferenz für eine Chronographenanzeige, ihre angezeigte Position folgt jedoch dem spezifischen Zifferblattlayout. Die Anleitungen von Seiko zum 8R46/8R48 geben an, dass der zentrale Stoppuhr-Sekundenzeiger vor der Zeitmessung auf der „0“-Position stehen sollte; beim 8R48 kann ein gestoppter Messwert den Sekundenzeiger mit den 30-Minuten- und 12-Stunden-Zählern kombinieren, sodass mehr als eine Anzeige zu einem gemessenen Intervall beitragen kann.

Die Position der Anzeige sollte daher vor der Interpretation eines Messwerts anhand der Dokumentation des Uhrwerks oder Modells ermittelt werden.

Die Position der Anzeige sollte daher vor der Interpretation eines Messwerts anhand der Dokumentation des Uhrwerks oder Modells ermittelt werden.

Anzeige	Misst	Übliche Anzeigeposition	Hinweis zur Variation
Chronographen-Sekunden	Verstrichene Sekunden	Zentraler Zeiger bei Seiko 8R48	Seiko gibt für den 8R48 einen zentralen Stoppuhr-Sekundenzeiger an; ein anderes Uhrwerk kann eine andere Zeigeranordnung verwenden.
Minutenzähler	Verstrichene Minuten	Separates Zeitmessregister bei Seiko 8R48	Seiko gibt für den Stoppuhr-Minutenzeiger des 8R48 eine 30-Minuten-Skala an.
Stundenzähler	Verstrichene Stunden	Separates Zeitmessregister bei Seiko 8R48	Seiko gibt für den Stoppuhr-Stundenzeiger des 8R48 eine 12-Stunden-Skala an, während die Dokumentation zum 8R46 eine Stoppuhrmessung bis zu 30 Minuten vorsieht und keinen entsprechenden Stundenzähler bereitstellt.
Rückstellposition	Null-/Startreferenz	Vom Uhrwerk zugewiesene Nullmarkierung	Seiko gibt für den zentralen Stoppuhr-Sekundenzeiger beim 8R46/8R48 die Position „0“ an; die relevante Nullreferenz für andere Anzeigen folgt ihrem dokumentierten Zifferblattlayout.

Hilfszifferblätter als lokale Zeitanzeigen

Hilfszifferblätter sind kleinere lokale Zeitanzeigen, auch kleine Zifferblätter oder Register genannt, die im Hauptzifferblatt positioniert sind und vom Uhrwerk eine bestimmte Anzeigefunktion zugewiesen bekommen. Ein Hilfszifferblatt kann als Minutenzähler für verstrichene Minuten, als Stundenzähler für verstrichene Stunden, als Gangsekunden für die normale Zeitmessung oder als eine andere sekundäre Anzeige dienen; Beschriftung und Skala helfen zu erkennen, wie sich der Messwert zu den Hauptzeigern verhält. Hilfszifferblätter fungieren als lokale Anzeigen innerhalb des übergeordneten Zifferblattsystems und haben keine feste Bedeutung.

Hilfszifferblätter fungieren als lokale Anzeigen innerhalb des übergeordneten Zifferblattsystems und haben keine feste Bedeutung.

Die Position eines Hilfszifferblatts allein bestimmt nicht die angezeigte Funktion; Skala, Beschriftung, Uhrwerkszuordnung und das Verhältnis zu den Hauptzeigern sollten gemeinsam interpretiert werden. Die Dokumentation von Citizen zum B620 gibt beispielsweise einen 60-Minuten-Chronographen mit einem Chronographen-Minutenzeiger und einem separaten 24-Stunden-Zeiger an, während Casio für die MTP-E515D-2A1V drei eingelassene Zifferblätter für 24-Stunden-Zeit, Stoppuhr-Sekunden und Stoppuhr-Minuten angibt; diese herstellerspezifischen Layouts zeigen, dass sekundäre Anzeigen an ähnlichen Positionen unterschiedliche Funktionen haben können.

Merkmal des Hilfszifferblatts	Mögliche Funktion	Zu prüfen	Abgrenzungshinweis
Skala für verstrichene Minuten	Minutenzähler für verstrichene Minuten während der Chronographenmessung	Minutenbeschriftungen, Skaleneinteilungen und die Chronographenzuordnung des Uhrwerks	Die Uhrwerksdokumentation und die Skala bestimmen die Funktion; die Position allein tut dies nicht.
Skala für verstrichene Stunden	Stundenzähler für verstrichene Stunden bei längeren Messungen	Stundenbeschriftungen, Skala und die angegebene Chronographenkapazität des Uhrwerks	Ein Stundenzähler ist nur anwendbar, wenn das Uhrwerk ein Register für verstrichene Stunden bereitstellt.
Sekundenskala	Gangsekunden für die normale Zeitmessung oder eine Chronographen-Sekundenanzeige	Ob das Uhrwerk das Hilfszifferblatt der kleinen Sekunde oder der Stoppuhrzeitmessung zuweist	Eine Sekundenskala allein bestimmt nicht, welche Sekundenfunktion angezeigt wird.
24-Stunden- oder kalenderbezogene Skala	Ergänzende Zeit- oder Kalenderinformationen	Beschriftungen, Skalenformat und modellspezifische Uhrwerksanleitungen	Ein Hilfszifferblatt mit dieser Zuordnung ist eine sekundäre Anzeige und kein Zähler für verstrichene Zeit.

Ungewöhnliche Zifferblattlayouts sollten anhand der Modell- oder Uhrwerksanleitungen überprüft werden, da die Bedeutung eines Hilfszifferblatts seiner dokumentierten Beschriftung, Skala und Uhrwerkszuordnung und nicht allein seiner Position folgt. Eine ausführliche Erklärung dieser Layouts finden Sie unter Funktionen der Chronographen-Totalisatoren.

Krone, Drücker und Tastenfunktionen

Die Krone steuert Einstellfunktionen, während die Drücker die Stoppuhr-Aktionen eines Chronographen steuern. Citizen gibt für sein Quarzwerk B620 an, dass die Krone die Zeiteinstellung und Datumsanpassung übernimmt, der obere Drücker den Chronographen startet und stoppt und der untere Drücker ihn zurücksetzt, nachdem der Chronograph gestoppt wurde. Diese Aufteilung der Bedienelemente unterscheidet Kronenaktionen zum Einstellen von Drückeraktionen zur Zeitmessung.

Die Krone steuert Einstellfunktionen, während die Drücker die Stoppuhr-Aktionen eines Chronographen steuern.

Kronenpositionen und Tastenfunktionen müssen unter den für das Uhrwerk angegebenen Bedingungen interpretiert werden. Die Anleitung von Citizen zum B620 definiert drei Kronenpositionen: Position 0 ist die Normalposition, Position 1 wird für die Datumseinstellung verwendet und Position 2 für die Zeiteinstellung; der Chronograph wird bei Kronenposition 0 bedient. Für dasselbe Uhrwerk gibt Citizen eine Chronographen-Messkapazität von bis zu 59 Minuten 59,8 Sekunden an und weist dem oberen Drücker das Starten oder Stoppen der Zeitmessung und dem unteren Drücker das Zurücksetzen des gestoppten Chronographen zu. Diese Werte und Zuordnungen beschreiben das B620-Werk und keine universelle Tastenfolge, daher sollten bei Abweichungen die dokumentierten Kronenpositionen und Bedienelementzuordnungen des anderen Uhrwerks verwendet werden.

Kronenpositionen und Tastenfunktionen müssen unter den für das Uhrwerk angegebenen Bedingungen interpretiert werden.

Die Tabelle ordnet jedem physischen Bedienelement seine übliche Aktion, die betroffene Funktion und die Betriebsbedingung zu. Die Trennung von Bedienelementtyp und Funktion hilft einem Leser, der sonst an der Krone ziehen könnte, wenn die beabsichtigte Aktion zu einem Chronographen-Drücker gehört.

Bedienelement	Übliche Aktion	Betroffene Funktion	Modellabhängiger Hinweis
Krone, Neutralposition	Bei normalem Betrieb vollständig eingedrückt bleiben	Normaler Uhrbetrieb und Stoppuhr-Verfügbarkeit	Citizen gibt für den Chronographenbetrieb des B620 Position 0 an; die zutreffende Neutralposition sollte aus der Uhrwerksanleitung ermittelt werden.
Krone, herausgezogene Positionen	In die zugewiesene Position ziehen und drehen	Datumseinstellung oder Zeiteinstellung	Citizen weist dem B620 Position 1 für die Datumseinstellung und Position 2 für die Zeiteinstellung zu. Citizen weist Benutzer zudem an, das Datum des B620 nicht zwischen 21:00 Uhr und 1:00 Uhr einzustellen, da sich die Datumsanzeige sonst fehlerhaft ändern kann.
Oberer Drücker	Während des Chronographenbetriebs drücken	Stoppuhr-Zeitmessung starten oder stoppen	Citizen weist dem oberen Drücker des B620 Start und Stopp zu; die entsprechende Taste sollte für ein anderes Uhrwerk bestätigt werden.
Unterer Drücker	Drücken, wenn der Chronograph gestoppt ist	Chronographen auf seine Nullreferenz zurücksetzen	Citizen weist dem unteren Drücker des B620 das Zurücksetzen nach gestoppter Zeitmessung zu; die Rückstellbedingung und Tastenzuordnung sind werksspezifisch.
Bedingtes Bedienelementverhalten	Bedienelement unter seinem angegebenen Kronen- und Chronographenzustand verwenden	Bestimmt, welche Einstell- oder Stoppuhr-Aktion verfügbar ist	Für den B620 gibt Citizen Position 0 für den Chronographenbetrieb und einen gestoppten Chronographen für die normale Rückstellaktion an; andere Uhrwerksanleitungen können andere Bedingungen angeben.

Wenn die beabsichtigte Aktion das Ändern der angezeigten Zeit oder des Datums ist, verwenden Sie die vom Uhrwerk zugewiesene Kronenposition; wenn die beabsichtigte Aktion das Messen eines Intervalls ist, verwenden Sie die dokumentierten Chronographen-Drücker unter ihren angegebenen Bedingungen. Die vollständige Bedienungsabfolge über diese Unterscheidung von Bedienelement und Funktion hinaus finden Sie unter using the chronograph function.

Kronenpositionen für Zeit- und Datumseinstellung

Kronenpositionen steuern Einstellfunktionen wie den Normalbetrieb, die Datumseinstellung und die Zeiteinstellung, die genauen Ziehpositionen sind jedoch modellspezifisch. Der Quarz-Chronograph B620 von Citizen dokumentiert drei Kronenzustände: eine Neutralposition mit vollständig eingedrückter Krone, eine erste Ziehposition für die Datumseinstellung und eine zweite Ziehposition für die Zeiteinstellung. Andere Uhrwerke können andere Funktionen zuweisen oder eine separate Datumseinstellposition weglassen.

• Neutralposition: Die Krone bleibt für den Normalbetrieb vollständig eingedrückt. Citizen gibt für den normalen Betrieb des B620, einschließlich der Nutzung des Chronographen, Position 0 an.
• Erste Ziehposition: Beim Citizen B620 steuert die erste Ziehposition die Datumseinstellung. Citizen weist Benutzer an, die Krone gegen den Uhrzeigersinn zu drehen, um das Datum zu ändern, und das Datum nicht zwischen 21:00 Uhr und 1:00 Uhr einzustellen, da sich die Datumsanzeige sonst fehlerhaft ändern kann.
• Zweite Ziehposition: Beim Citizen B620 steuert die zweite Ziehposition die Zeiteinstellung. Citizen gibt an, dass das Ziehen der Krone in diese Position den Sekundenzeiger stoppt, sodass die Stunden- und Minutenzeiger eingestellt werden können.

Die Bedienungsanleitung oder die Uhrwerksreferenz sollte überprüft werden, wenn die Uhr andere Kronenrastungen verwendet, keine Datumsanzeige hat oder einer Ziehposition eine andere Funktion zuweist. Die oben genannten B620-Positionen sind ein herstellerseitig dokumentiertes Beispiel für modellspezifisches Kronenverhalten und keine Abfolge, die auf jeden Quarz-Chronographen zutrifft.

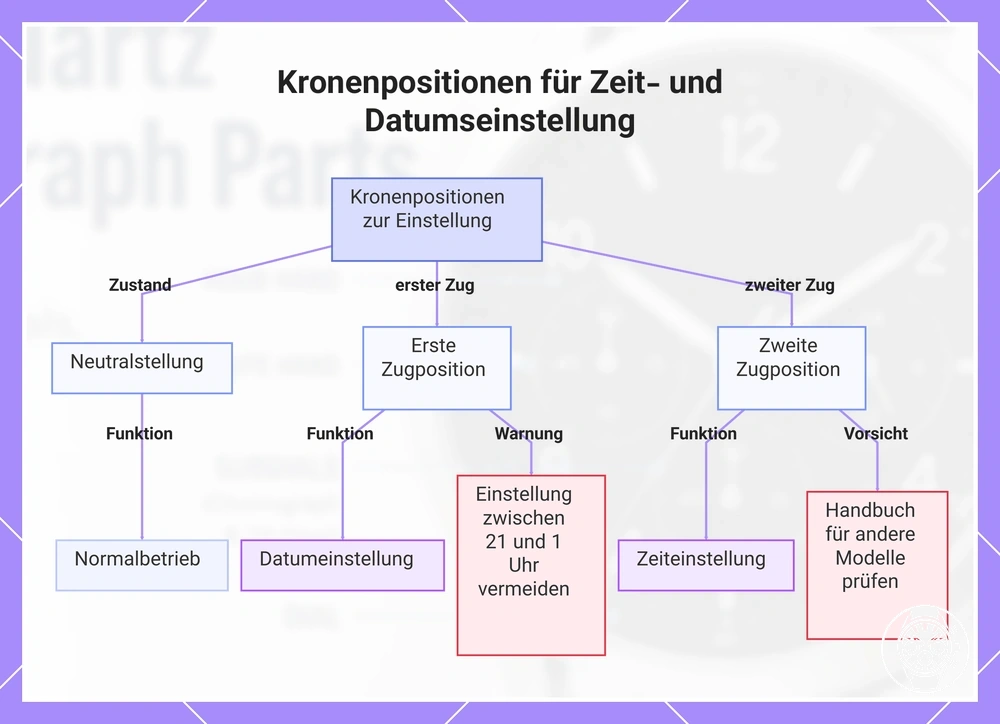

Diese Grafik zeigt die drei Kronenpositionen des Citizen B620 Quarz-Chronographen und ihre Funktionen, zusammen mit einem Hinweis auf modellspezifische Abweichungen.

Diese Grafik zeigt die drei Kronenpositionen des Citizen B620 Quarz-Chronographen und ihre Funktionen, zusammen mit einem Hinweis auf modellspezifische Abweichungen.

Rollen des oberen und unteren Drückers für Start, Stopp und Rückstellung

Der obere Drücker steuert üblicherweise Start und Stopp der Chronographenfunktion, während der untere Drücker üblicherweise die Rückstellung steuert, wenn die erforderliche Bedingung erfüllt ist. Citizen gibt diese Anordnung für sein Quarzwerk B620 an: Die obere rechte Taste startet oder stoppt die Zeitmessung, und die untere rechte Taste setzt den Chronographen zurück, während er gestoppt ist. In dieser Anordnung steuert der obere Drücker die Zeitmessung und der untere Drücker die Rückstellung.

• Oberer Drücker — Start: Beim Citizen B620 den oberen Drücker bei vollständig eingedrückter Krone drücken und loslassen; die erwartete Reaktion ist, dass die Messung der verstrichenen Zeit beginnt.
• Oberer Drücker — Stopp: Während der B620-Chronograph die verstrichene Zeit misst, den oberen Drücker drücken und loslassen; die erwartete Reaktion ist, dass die Zeitmessung stoppt und das gemessene Intervall angezeigt bleibt.
• Unterer Drücker — Rückstellung: Bei gestopptem B620-Chronographen den unteren Drücker drücken und loslassen; die erwartete Reaktion ist, dass der Chronograph in seine Ausgangsposition zurückgesetzt wird.
• Unterer Drücker — Split-bezogenes Verhalten: Eine untere Taste ist nicht auf jedem Uhrwerk auf die Rückstellung beschränkt. Seiko gibt beispielsweise Taste B als Split-/Rückstell-Bedienelement für seine Stoppuhr V192 an, daher muss das Split-bezogene Verhalten in der jeweiligen Uhrwerksanleitung bestätigt werden.

Die erforderliche Bedingung und die erwartete Reaktion hängen daher vom Uhrwerk ab: Citizen verlangt für den B620, dass der Chronograph vor der normalen Rückstellung über die untere Taste gestoppt ist, während Seiko Uhrwerke dokumentiert, bei denen die entsprechende Taste auch die Split-Zeitmessung übernimmt. Diese Unterschiede bedeuten, dass die Drücker anhand der Uhrwerksanleitung identifiziert werden sollten, nicht allein anhand ihrer physischen Position.

Diese Unterschiede bedeuten, dass die Drücker anhand der Uhrwerksanleitung identifiziert werden sollten, nicht allein anhand ihrer physischen Position.

Wenn eine normale Rückstellung abgeschlossen ist, aber anhaltend falsch ausgerichtete Zeiger von ihrer vorgesehenen Nullposition abweichen, liegt dieser Zustand außerhalb dieser lokalen Erklärung der Drückerrollen und gehört zu einer separaten Anleitung zum Zurücksetzen von Chronographenzeigern.

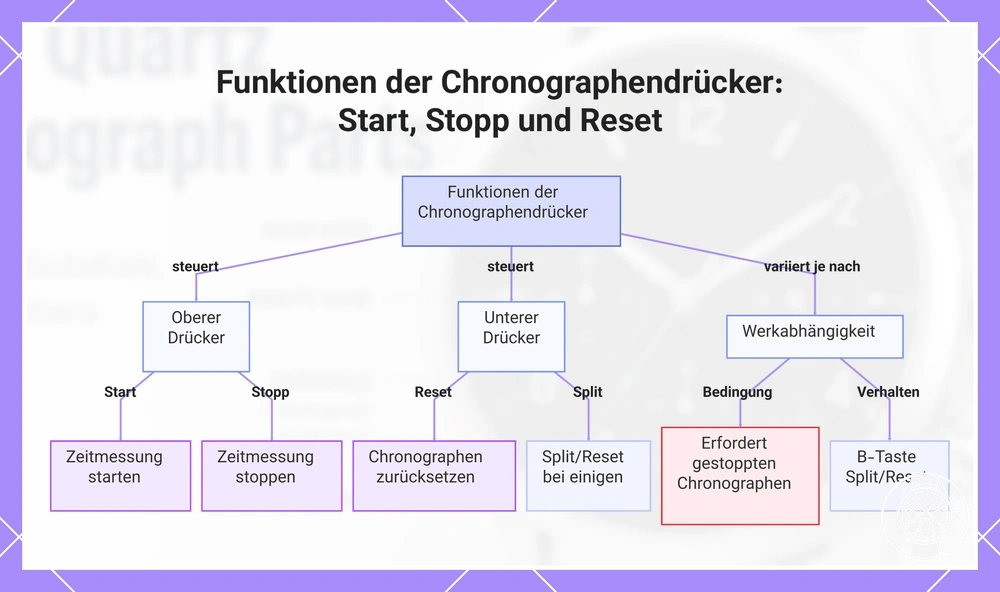

Dieses Diagramm zeigt die typischen Funktionen der oberen und unteren Drücker zum Starten, Stoppen und Zurücksetzen des Chronographen und erklärt, wie diese Funktionen von den spezifischen Werksanweisungen abhängen.

Dieses Diagramm zeigt die typischen Funktionen der oberen und unteren Drücker zum Starten, Stoppen und Zurücksetzen des Chronographen und erklärt, wie diese Funktionen von den spezifischen Werksanweisungen abhängen.

Äußere Gehäuseteile, die das Ablesen und Bedienen beeinflussen

Äußere Gehäuseteile beeinflussen das Ablesen und Bedienen, indem sie bestimmen, ob das Zifferblatt sichtbar ist, ob eine äußere Skala verfügbar ist und wie Krone und Drücker physisch zugänglich sind. Im Gebrauch trägt das Gehäuse die Uhrenbaugruppe, das Glas bietet eine durchsichtige Sichtfläche über dem Zifferblatt, und die Platzierung an der Gehäuseseite bringt die Einstell- und Chronographenbedienelemente dorthin, wo der Träger sie erreichen kann. Das praktische Ergebnis ist, dass jedes physische Attribut entweder die Sichtbarkeit, die verfügbare Ablesereferenz oder den Bedienzugang verändert.

Dies sind modellspezifische Bedienzugangskonfigurationen und keine festen Anforderungen für jeden Quarz-Chronographen.

Das Gehäuse bildet die Umhüllung des Uhrwerks, während das Glas die durchsichtige Abdeckung ist, durch die das Zifferblatt abgelesen wird. Kronenschützer, sofern vorhanden, umgeben einen Teil der Krone und können den direkten Kontakt mit ihr verringern, jedoch belegt die geprüfte Herstellerevidenz keine universelle Kronenschutzform oder eine zahlenmäßige Verringerung versehentlicher Betätigungen. Die Dokumentation von Citizen zum B620 zeigt die relevante Designvariation: Die Krone kann ein normaler oder ein Schraubtyp sein, letzterer kann zur Verhinderung unbeabsichtigter Bedienung verriegelt werden, und Tasten können freiliegend, versenkt oder als Schraub-Bedienelemente ausgeführt sein; Citizen gibt an, dass eine versenkte Taste mit einem schmalen, nicht verkratzenden Gegenstand bedient wird. Dies sind modellspezifische Bedienzugangskonfigurationen und keine festen Anforderungen für jeden Quarz-Chronographen.

Das Gehäuse bildet die Umhüllung des Uhrwerks, während das Glas die durchsichtige Abdeckung ist, durch die das Zifferblatt abgelesen wird.

Die Lünette beeinflusst das Ablesen nur dann, wenn ihr physisches Attribut eine nutzbare Skala bereitstellt, während die Drücker und ihre Platzierung an der Gehäuseseite den Zugang zu den zugewiesenen Chronographen-Bedienelementen bestimmen. Casio definiert eine Tachymeterlünette als eine Skala, die die Geschwindigkeit durch Messen der zurückgelegten Strecke von 1 km innerhalb von 60 Sekunden schätzen kann, und die EFR-574DE-7AV ist ein dokumentierter Chronograph mit einer Tachymeterlünette; im Gegensatz dazu liefert eine glatte Lünette keine Tachymeterskala, während eine feststehende markierte Lünette nur die für ihre spezifische Ableseaufgabe aufgedruckten Markierungen bereitstellt. Citizen liefert mit dem B620 ein Beispiel für ein Bedienelement an der Gehäuseseite, bei dem der obere rechte Drücker den Chronographen startet oder stoppt und der untere rechte Drücker ihn zurücksetzt, wenn er gestoppt ist, was zeigt, warum Lünettemarkierungen eine äußere Ableseaufgabe bestimmen, während die Drückerplatzierung den physischen Bedienzugang bestimmt.

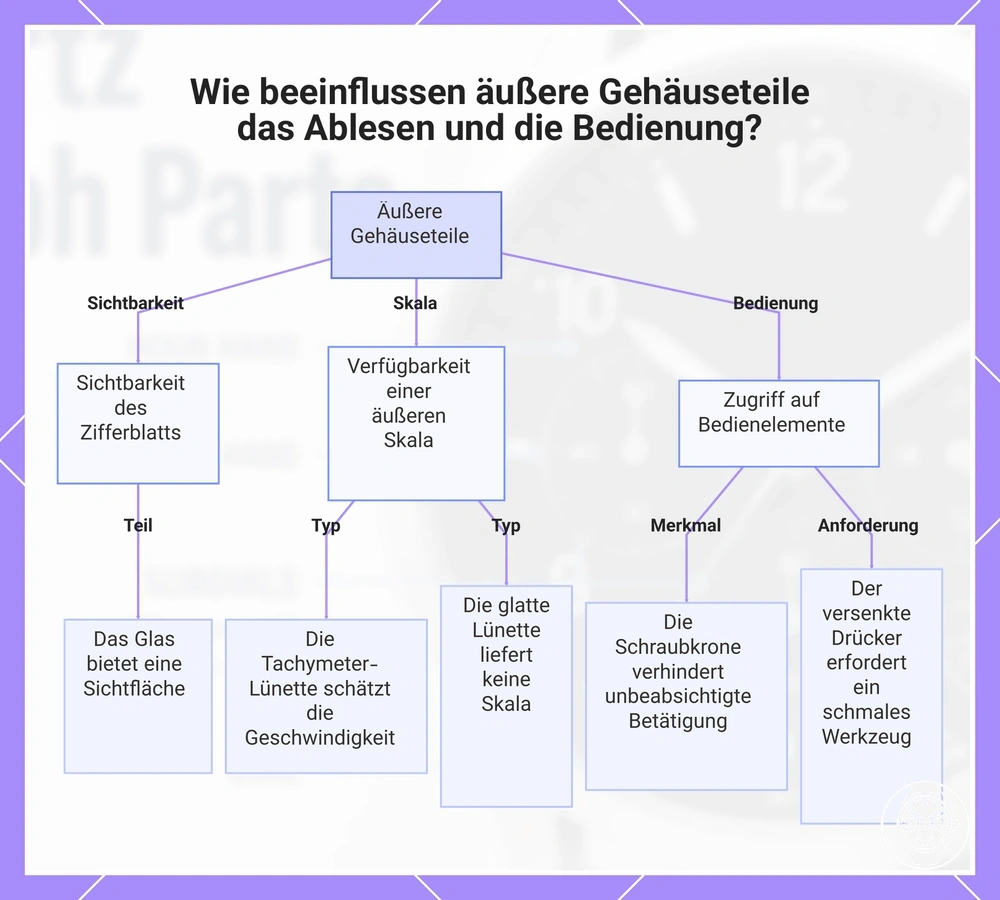

Diese Grafik zeigt, wie äußere Gehäuseteile (Gehäuse, Glas, Krone, Drücker und Lünette) die Sichtbarkeit des Zifferblatts, die Verfügbarkeit einer äußeren Skala und den Zugriff auf die Bedienelemente beeinflussen.

Diese Grafik zeigt, wie äußere Gehäuseteile (Gehäuse, Glas, Krone, Drücker und Lünette) die Sichtbarkeit des Zifferblatts, die Verfügbarkeit einer äußeren Skala und den Zugriff auf die Bedienelemente beeinflussen.

Lünette, Glas und Bedienelemente an der Gehäuseseite

Lünette, Glas und Bedienelemente an der Gehäuseseite sind physische Schnittstellenteile mit drei unterschiedlichen Rollen: Die Lünette dient als Rahmen oder trägt eine Ableseskala, das Glas bietet eine durchsichtige, schützende Sichtfläche für die Zifferblatt-Sichtbarkeit, und die Bedienelemente an der Gehäuseseite ermöglichen den Drückerzugang zur Handhabung der Uhrenfunktionen. Die Dokumentation von Citizen zum B620 identifiziert normale, versteckte und Schraub-Tastenkonfigurationen. Der Bedienzugang ist konfigurationsspezifisch und nicht fest über Quarz-Chronographen hinweg. Zusammen bestimmen diese Teile, was durch oder um das Zifferblatt abgelesen werden kann und wie direkt die Bedienelemente bedient werden können.

Der Bedienzugang ist konfigurationsspezifisch und nicht fest über Quarz-Chronographen hinweg.

Ein geschütztes, versenktes oder verriegelndes Bedienelement ändert die für den Zugang erforderliche Bedingung und kann unbeabsichtigte Bedienung verringern, obwohl Citizen keine universelle zahlenmäßige Verringerung des Risikos versehentlicher Betätigung angibt. Beispielsweise gibt Citizen an, dass versteckte Tasten des B620 ein schmales, nicht verkratzendes Werkzeug wie einen Holzstäbchen erfordern, während seine Schraubtasten vor der Bedienung entriegelt werden müssen und zur Verhinderung unbeabsichtigter Bedienung verriegelt werden können; dies macht den Drückerzugang bewusster als ein freiliegendes Druck-und-Loslass-Bedienelement. Eine erhöhte Lünette kann ähnlich die physische Beziehung zwischen dem Glas und dem umgebenden Gehäuse verändern, aber die geprüfte Herstellerevidenz liefert keine universelle Lünettenhöhe oder messbaren Sichtbarkeitsvorteil, daher muss dieser Effekt anhand des spezifischen Uhrendesigns beurteilt werden.

Schnittstellenteil	Physisches Attribut	Benutzereffekt
Lünette	Rahmen um das Glas, mit einer Skala, wenn das Design eine vorsieht	Eine markierte Lünette fügt eine äußere Ablesereferenz hinzu; eine unmarkierte Lünette fungiert als Rahmen, ohne eine Skalenableseaufgabe hinzuzufügen.
Glas	Durchsichtige Abdeckung über dem Zifferblatt	Bietet die Sichtfläche für die Zifferblatt-Sichtbarkeit, während das Zifferblatt und die Zeiger von direktem externen Kontakt getrennt werden.
Bedienelemente an der Gehäuseseite	Freiliegende, versenkte oder verriegelnde Tasten, abhängig von der Uhrenkonfiguration	Bestimmen den Drückerzugang während der Handhabung; Citizen dokumentiert versenkte und Schraubkonfigurationen, die einen bewussteren Zugang erfordern oder unbeabsichtigte Bedienung verhindern sollen, gibt aber keine universelle zahlenmäßige Verringerung versehentlicher Betätigung an.

Tachymeterskalen auf der Lünette oder dem Zifferblattrand

Eine Tachymeterskala ist eine optionale Ratenskala auf der Lünette oder dem Zifferblattrand, die die verstrichenen Sekunden des Chronographenzeigers nutzt, um Geschwindigkeit oder eine andere Rate über eine bekannte Distanz oder Einheit anzuzeigen. TAG Heuer erklärt, dass ein Tachymeter die Durchschnittsgeschwindigkeit über eine vorgegebene Distanz messen kann, indem der Chronograph am Anfang gestartet und am Ende gestoppt wird und dann der auf der Skala angezeigte Wert abgelesen wird. Da die Tachymeterskala die Chronographenzeitmessung interpretiert und nicht die Zeitmessung selbst erzeugt, ist sie eine Ablesehilfe und nicht bei jedem Chronographen vorhanden.

Da die Tachymeterskala die Chronographenzeitmessung interpretiert und nicht die Zeitmessung selbst erzeugt, ist sie eine Ablesehilfe und nicht bei jedem Chronographen vorhanden.

Als einfaches Beispiel gibt TAG Heuer an, dass das Zurücklegen einer bekannten Distanz von 1 Meile in 30 verstrichenen Sekunden einen Tachymeterwert von 120 ergibt, interpretiert als eine Durchschnittsgeschwindigkeit von 120 Meilen pro Stunde für diese gemessene Meile. Die Interpretation erfordert daher eine definierte Distanz oder Einheit und eine nutzbare Ablesung der verstrichenen Sekunden; ohne diese Bedingungen liefert die Tachymeterskala allein keine sinnvolle Geschwindigkeit oder Rate.

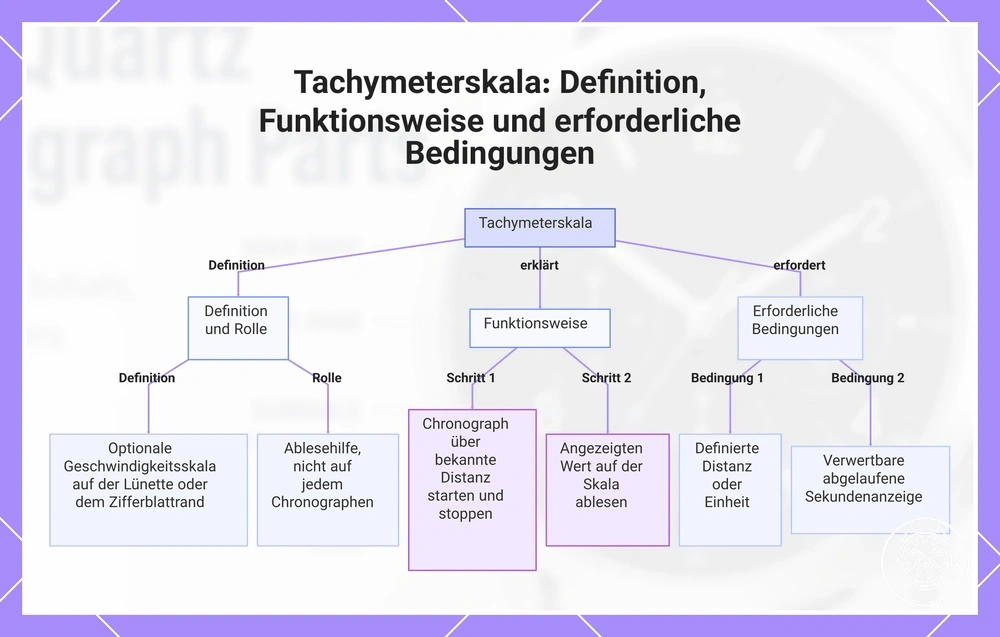

Dieses Diagramm erklärt, was eine Tachymeterskala ist, wie sie mit einem Chronographen funktioniert und welche Bedingungen für eine sinnvolle Messung erforderlich sind.

Dieses Diagramm erklärt, was eine Tachymeterskala ist, wie sie mit einem Chronographen funktioniert und welche Bedingungen für eine sinnvolle Messung erforderlich sind.

Anzeigemerkmale, die das alltägliche Ablesen unterstützen

Anzeigemerkmale unterstützen das alltägliche Ablesen, indem sie Zeit, Kalenderinformationen und Zifferblattreferenzen unter bestimmten Sichtbedingungen leichter unterscheidbar machen. Ein Datumsfenster oder eine Kalenderöffnung ermöglicht das schnelle Überprüfen des Datums, während Leuchtzeiger, Leuchtmarkierungen, Zifferblattmarkierungen und Kontrast die Lesbarkeit unterstützen, wenn die Uhr bei schlechtem Licht abgelesen wird oder Informationen auf einem überladenen Zifferblatt getrennt werden müssen. In diesem Zusammenhang bedeutet alltägliches Ablesen, die erforderliche Anzeige sehen und die darin enthaltenen Informationen erfassen zu können.

In diesem Zusammenhang bedeutet alltägliches Ablesen, die erforderliche Anzeige sehen und die darin enthaltenen Informationen erfassen zu können.

Ein Datumsfenster gibt dem aktuellen Datum eine eigene Anzeige, während eine Kalenderöffnung das Datum oder andere vom Uhrwerk bereitgestellte Kalenderinformationen anzeigen kann. Casio gibt eine Datumsanzeige für den Chronographen EFR-573D-2AV an, während Seiko eine Datumsanzeige und einen Vollautomatikkalender bis zum 31. Dezember 2099 für die SSG009 angibt; diese Herstellerbeispiele zeigen, dass Kalenderinformationen von einer einzelnen Datumsanzeige bis zu einem uhrwerksgesteuerten Kalender reichen können. Die angezeigten Felder, die Position der Öffnung und das Einstellverhalten bleiben modellspezifisch und folgen keinem universellen Chronographenlayout.

Casio gibt eine Datumsanzeige für den Chronographen EFR-573D-2AV an, während Seiko eine Datumsanzeige und einen Vollautomatikkalender bis zum 31.

Leuchtzeiger und Leuchtmarkierungen bieten Referenzpunkte bei schwachem Licht, während deutliche Zifferblattmarkierungen und Kontrast helfen, Normalzeit- und Chronographenanzeigen auf einem überladenen Zifferblatt zu unterscheiden. Seiko gibt LumiBrite für den Stundenzeiger, den Minutenzeiger und alle 12 Indizes des SSC913 Speedtimer an und bezeichnet die rote Färbung des Chronographen-Sekundenzeigers und des Chronographen-Minutenzeigers bei 6 Uhr als Teil der auf Lesbarkeit ausgerichteten Anzeigegestaltung dieses Modells. Diese Beispiele legen eine spezifische Abdeckung und Farbunterscheidung fest, aber die geprüften Herstellerinformationen legen keinen universellen Helligkeitswert, keine Leuchtdauer und kein Kontrastverhältnis für Quarz-Chronographen fest, daher bleiben die resultierende Sichtbarkeit bei schwachem Licht und die Lesbarkeit modellspezifisch.

Merkmal	Hilft beim Ablesen von	Nützliche Bedingung	Einschränkung
Datumsfenster	Aktuelles Datum	Schnelles Überprüfen des Datums ohne Interpretation der Chronographenregister	Position und Darstellung sind modellspezifisch; Casio gibt eine Datumsanzeige für die EFR-573D-2AV an.
Kalenderöffnung	Datum oder andere vom Uhrwerk unterstützte Kalenderinformationen	Ablesen von Kalenderinformationen getrennt von den Anzeigen der verstrichenen Zeit	Die Kalenderfähigkeit folgt dem Uhrwerk; Seiko gibt einen Vollautomatikkalender bis zum 31. Dezember 2099 für die SSG009 an.
Leuchtzeiger	Stunden- und Minutenanzeigen	Ablesen der aktuellen Zeit bei schwachem Licht	Seiko gibt LumiBrite für beide Hauptzeitmesszeiger der SSC913 an, aber die geprüften Belege legen keinen universellen Helligkeits- oder Leuchtdauerwert für die Kategorie fest.
Leuchtmarkierungen	Stundenreferenzpositionen	Zuordnung der Zeigerpositionen zu Stundenreferenzen bei schwachem Licht	Seiko gibt LumiBrite für alle 12 Indizes der SSC913 an; die Abdeckung ist ein modellspezifisches Attribut.
Zifferblattkontrast	Zifferblattmarkierungen und Chronographenanzeigen	Trennung von Informationen auf einem überladenen Chronographenzifferblatt	Seiko gibt eine rote Färbung für den Chronographen-Sekundenzeiger und den Chronographen-Minutenzeiger bei 6 Uhr der SSC913 an, aber die geprüften Belege legen kein universelles Kontrastverhältnis für Quarz-Chronographen fest.

Datumsfenster und Kalenderöffnungen

Datumsfenster und Kalenderöffnungen zeigen Kalenderinformationen an einer definierten Position auf dem Zifferblatt an, wenn die Uhr diese Funktion enthält; der angezeigte Wert kann eine numerische Datumsangabe oder ein anderes vom Uhrwerk unterstütztes Kalenderfeld sein. Citizen gibt für seinen Quarz-Chronographen B620 eine Datumsanzeige an und identifiziert das angezeigte Datum als einstellbare Uhrwerksfunktion, wodurch eine Einstellabhängigkeit festgelegt wird, ohne dieselbe Datumsanordnung für alle Quarz-Chronographen als universell zu erklären. Die tatsächliche Position des Datumsfensters folgt daher dem spezifischen Zifferblattlayout und nicht einer festen Position für Quarz-Chronographen.

Die tatsächliche Position des Datumsfensters folgt daher dem spezifischen Zifferblattlayout und nicht einer festen Position für Quarz-Chronographen.

Ein Design ohne Datum hat kein ablesbares Datumsfenster, während ein Multikalender-Design mehr als einen angezeigten Wert seiner Kalenderanzeige zuweisen kann. Ein Zeigerdatum ist ein Grenzfall: Anstatt das Datum durch eine kleine Kalenderöffnung darzustellen, zeigt ein eigener Zeiger auf eine nummerierte Datumsskala auf dem Zifferblatt oder einem Hilfszifferblatt, sodass der angezeigte Wert von der Position des Zeigers abgelesen wird.

Ein Design ohne Datum hat kein ablesbares Datumsfenster, während ein Multikalender-Design mehr als einen angezeigten Wert seiner Kalenderanzeige zuweisen kann.

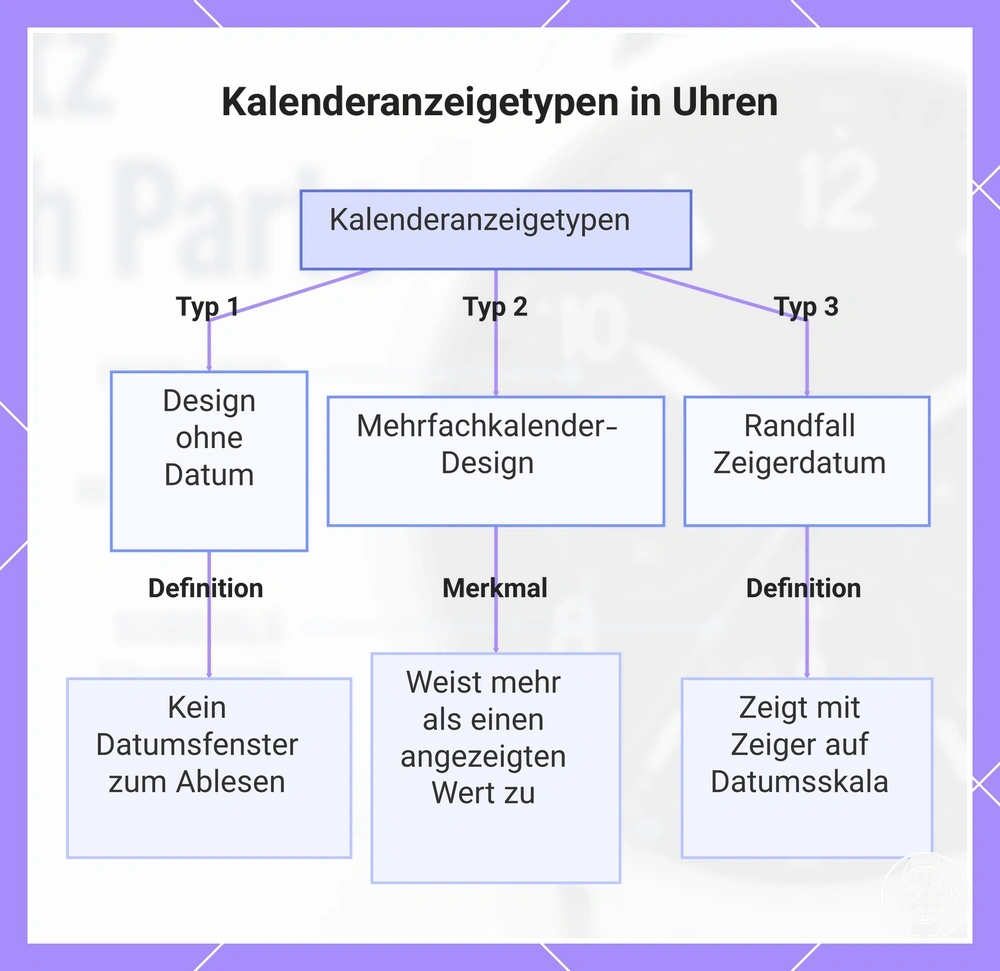

Dieses Diagramm zeigt die drei wichtigsten Arten von Kalenderanzeigen auf Zifferblättern: ohne Datum, Mehrfachkalender und Zeigerdatum, zusammen mit ihren Hauptmerkmalen.

Leuchtzeiger, Leuchtmarkierungen und Lesbarkeitshilfen

Leuchtzeiger und Leuchtmarkierungen sind Lesbarkeitshilfen, die das Ablesen bei schwachem Licht unterstützen, wenn ihr Leuchtmaterial zuvor ausreichend Licht für eine aufgeladene Sichtbarkeit erhalten hat. Seiko erklärt, dass sein LumiBrite-Material Lichtenergie absorbiert und diese gespeicherte Energie im Dunkeln abgibt; auf einem Chronographenzifferblatt unterstützen Leuchtzeiger das Ablesen der Zeit, während Leuchtmarkierungen Referenzpositionen für die Zeigerorientierung bieten. Die resultierende Lesbarkeit ist an die Bedingung geknüpft, dass die leuchtenden Bereiche vor der dunkleren Betrachtungssituation Licht ausgesetzt waren.

Die resultierende Lesbarkeit ist an die Bedingung geknüpft, dass die leuchtenden Bereiche vor der dunkleren Betrachtungssituation Licht ausgesetzt waren.

Leuchtstärke und Leuchtdauer haben keinen einheitlich unterstützten Wert für Quarz-Chronographen, da die geprüften Belege keine kategorieweite Helligkeitsstufe oder festgelegte Betriebszeit festlegen und die Leistung durch das Leuchtmaterial, die Anwendung, den Ladezustand und die Zeit seit der Belichtung beeinflusst wird; dies ist die wesentliche Einschränkung. Der Zifferblattkontrast kann bei vorhandenem Umgebungslicht einen separaten visuellen Hinweis bieten, aber polierte, reflektierende Markierungen werfen einfallendes Licht zurück, anstatt die aufgeladene Sichtbarkeit von Leuchtmaterial zu erzeugen, daher sollte Reflexion nicht als gleichwertig mit Leuchtmasse im Dunkeln interpretiert werden.

Funktionen von Teilen im Zusammenhang mit Einstell-, Bedienungs- oder Rückstellaufgaben

Die Teilfunktionen auf dieser Seite identifizieren jedes sichtbare Teil eines Quarz-Chronographen und die ihm zugewiesene Funktion, während Einstellaufgaben, Bedienungsaufgaben und Rückstellaufgaben die mit diesen Teilen ausgeführten Aktionen beschreiben. Die Interpretation von Hilfszifferblättern liegt außerhalb dieses Attributschwerpunkts, wenn die Aufgabe von der Identifizierung eines Registers zur Bestimmung der Bedeutung seines Layouts oder seiner Beschriftungen wechselt, und die Kalibrierung liegt außerhalb, wenn die Aufgabe von der Identifizierung einer Rückstellfunktion zur Korrektur der Zeigerausrichtung wechselt. Die Identifizierung der Teile ist daher der Hauptumfang dieser Seite.

Die Identifizierung der Teile ist daher der Hauptumfang dieser Seite.

Die Identifizierung einer Krone oder eines Drückers legt seinen Funktionskontext fest; das Einstellverhalten betrifft hingegen die Verwendung der Krone zur Zeit- oder Datumseinstellung, während eine Bedienungsabfolge die geordneten Drückeraktionen für den Chronographenbetrieb betrifft. Rückstellaufgaben betreffen die Rückführung einer Anzeige in ihren Sollzustand, während die Kalibrierung die Korrektur der Referenzausrichtung betrifft, wenn das entsprechende Uhrwerk diesen Vorgang vorsieht. Das genaue Einstell-, Bedienungs-, Rückstell- oder Kalibrierungsverfahren ist vom Uhrwerk und der Bedienelementanordnung der Uhr abhängig, daher bleiben diese Verfahren außerhalb dieser Grenze von Teilen und Funktionen.

Der Vergleich trennt die Erklärung der Teile von den Funktionen der Chronographen-Totalisatoren , der using the chronograph function und der Anleitung zum reset chronograph hands .

Der Vergleich trennt die Erklärung der Teile von den Funktionen der Chronographen-Totalisatoren, der using the chronograph function und der Anleitung zum reset chronograph hands. Diese Unterscheidungen legen die Aufgabengrenzen für die Interpretation von Hilfszifferblättern, die Bedienungsabfolge, das Einstellverhalten sowie die Rückstellung oder Kalibrierung fest, ohne diese angrenzenden Aufgaben hier neu zu behandeln.

Aufgabe	Was diese Seite abdeckt	Was außerhalb des Umfangs liegt	Warum die Abgrenzung von Bedeutung ist
Erklärung der Teile	Sichtbare Teilenamen und die jedem Teil zugewiesene Funktion	Die Abfolge von Aktionen zur Bedienung dieser Teile	Bewahrt den Attributschwerpunkt auf der Identifizierung einer Komponente und ihrer Funktion, anstatt eine Aufgabe auszuführen.
Interpretation von Hilfszifferblättern	Hilfszifferblätter als sichtbare Teile und die Kategorien der von ihnen angezeigten Informationen	Interpretation eines spezifischen Layouts, einer Skala, Beschriftung oder Uhrwerkszuordnung	Trennt die Erklärung der Teile von der Bestimmung der Bedeutung eines bestimmten Registers.
Bedienen des Chronographen	Drücker als physische Bedienelemente mit zugewiesenen Chronographenfunktionen	Die Bedienungsabfolge für Start-, Stopp-, Ablese- und Rückstellaktionen	Trennt die Identifizierung eines Bedienelements von den geordneten Aktionen zu seiner Bedienung.
Einstellen der Uhr	Die Krone als physisches Bedienelement, das mit Einstellfunktionen verbunden ist	Die zutreffende Abfolge zum Einstellen der Zeit, des Datums oder einer anderen vom Uhrwerk unterstützten Anzeige	Trennt die Teilfunktion der Krone vom durch das Uhrwerk bestimmten Einstellverhalten.
Zurücksetzen der Zeiger	Die Rückstellfunktion im Bedienkontext des Chronographen	Rückstellaufgaben, Korrektur der Referenzposition, Kalibrierung und Fehlerbehebung bei der Zeigerausrichtung	Trennt die normale Teileidentifizierung von Korrekturverfahren, die uhrwerksspezifische Anweisungen erfordern.

Der Ratgeber zu Quarz-Chronographen für Herren bietet die nächste Unterscheidungsebene, wenn das Bedürfnis des Lesers über die Teilfunktionen hinaus in den weiteren Uhrenkontext reicht; die Aufgabenausführung sollte dann den Anweisungen folgen, die für das spezifische Uhrwerk gelten.
