Pièces, commandes et fonctions du cadran d’une montre chronographe à quartz pour homme

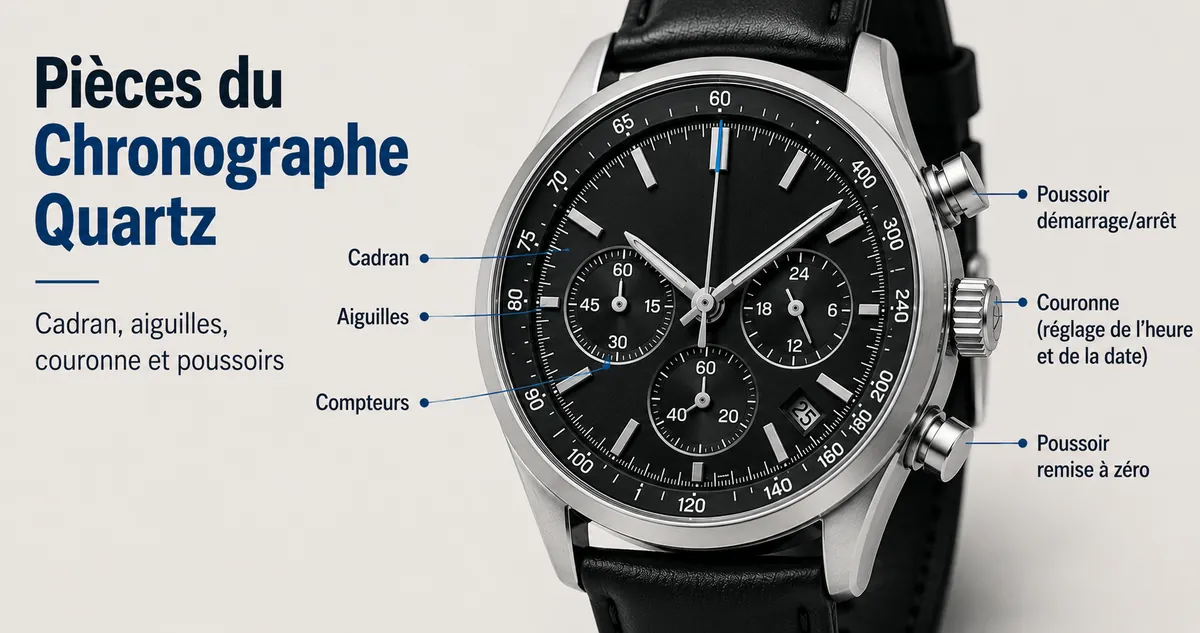

Une montre chronographe à quartz pour homme combine des pièces de chronométrage normales avec des pièces de chronographe pour mesurer et afficher le temps écoulé. Le guide des composants Citizen B620 identifie les aiguilles des heures, minutes et secondes pour l’heure normale, et des indications séparées des minutes et secondes du chronographe pour la fonction chronomètre. Cela fait de la montre à la fois un affichage de l’heure et une interface de chronomètre.

Cela fait de la montre à la fois un affichage de l’heure et une interface de chronomètre.

Le cadran est le visage de la montre sur lequel sont lues les aiguilles, les index, les sous-cadrans et toute fenêtre de date, tandis que la couronne et les poussoirs forment le groupe de commande principal. Citizen précise que la couronne du B620 règle l’heure et la date, son bouton B démarre et arrête le chronographe, et son bouton A le remet à zéro ; le même guide indique que l’affichage de la date montre la date et que les aiguilles du chronographe indiquent les minutes et secondes écoulées. Une lunette ou une échelle extérieure peut fournir une autre aide à la lecture : Casio spécifie un tachymètre sur la EF-539D-1A2V, tandis que Seiko décrit Lumibrite sur les aiguilles des heures et des minutes de sa Speedtimer SRQ037J1 dans le cadre de la conception du cadran, ce qui montre qu’un tachymètre et des aiguilles lumineuses dépendent du modèle et ne sont pas des caractéristiques universelles.

Le nombre, l’emplacement et la fonction des sous-cadrans et autres indicateurs dépendent du mouvement et du modèle.

Le nombre, l’emplacement et la fonction des sous-cadrans et autres indicateurs dépendent du mouvement et du modèle. Par exemple, Casio spécifie trois aiguilles et trois cadrans sur la EFV-540D-1A2V, les trois cadrans étant attribués aux minutes du chronographe, aux secondes du chronographe et à un affichage 24 heures ; la EF-539D-1A2V de Casio possède trois cadrans, mais les attribue aux secondes de chronométrage, aux heures du chronographe et aux minutes du chronographe, et ajoute un tachymètre. Ces dispositions documentées montrent pourquoi les tâches de réglage, d’utilisation et de remise à zéro doivent suivre les instructions de la montre ou du mouvement spécifique ; ici, ces actions ne servent que de contexte fonctionnel pour identifier ce que chaque pièce affiche ou contrôle.

Table des matières

Comment les pièces du chronographe répartissent les rôles de chronométrage et de chronomètre

Les pièces du chronographe se divisent en pièces d’horlogerie ordinaires ayant un rôle de chronométrage, en pièces spécifiques au chronographe ayant un rôle de chronomètre, et en commandes partagées qui prennent en charge le réglage ou le fonctionnement du chronographe. Le Seiko Museum décrit un chronographe comme combinant une montre qui affiche l’heure actuelle avec un chronomètre qui mesure le temps écoulé. Dans cette répartition des rôles, les aiguilles de chronométrage normales indiquent l’heure actuelle, tandis que les indicateurs dédiés du chronographe indiquent le temps écoulé.

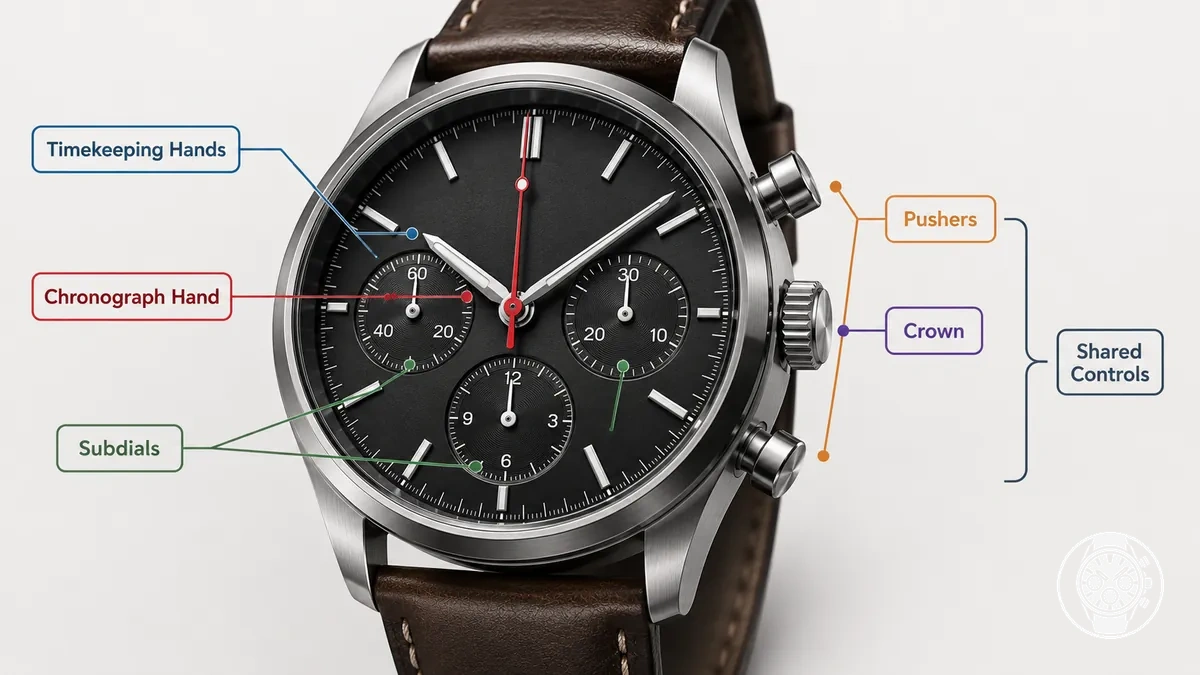

Schéma de montre chronographe montrant les pièces de chronométrage, les indicateurs de chronomètre, les sous-cadrans, la couronne et les poussoirs.

Les commandes partagées relient ces deux groupes fonctionnels sans donner à chaque modèle la même disposition. Cette division entre le chronométrage normal et la mesure du temps écoulé fait partie de ce qu’est un chronographe à quartz. Pour un exemple concret spécifique à un modèle, le manuel d’instructions du Citizen B620 identifie la couronne comme la commande de réglage de l’heure et de la date, le bouton B comme la commande de démarrage/arrêt du chronographe, et le bouton A comme la commande de remise à zéro ; le même mouvement utilise des aiguilles séparées des secondes et des minutes du chronographe pour le temps écoulé. Les positions exactes des aiguilles, les attributions des sous-cadrans, les types de couronne et les fonctions des poussoirs doivent correspondre au mouvement documenté plutôt que d’être déduits de la seule apparence.

Les commandes partagées relient ces deux groupes fonctionnels sans donner à chaque modèle la même disposition.

Le tableau montre comment les pièces du chronographe répartissent les rôles de chronométrage et de chronomètre par catégorie de pièce, emplacement visible, rôle principal et variation documentée. Le fonctionnement, l’étalonnage et l’interprétation détaillée des sous-cadrans sont des fonctions connexes, mais elles sont en dehors de cette classification basée sur les rôles.

Groupe de pièces Emplacement visible Rôle principal Variation courante
Éléments du cadran Sur le cadran principal de la montre Fournissent les repères visuels utilisés pour lire l’heure actuelle et, le cas échéant, les indications de temps écoulé Les index, les échelles, les affichages de la date et les marquages du chronographe dépendent de la configuration ; les sources examinées n’établissent pas une disposition fixe pour la catégorie de montres
Aiguilles Depuis le centre du cadran ou dans un affichage indicateur dédié Les aiguilles normales des heures, minutes et secondes ont un rôle de chronométrage ; les aiguilles dédiées du chronographe ont un rôle de chronomètre Citizen spécifie des aiguilles séparées des secondes et des minutes du chronographe pour le mouvement B620, tandis que Seiko spécifie des aiguilles de chronomètre 1/20e de seconde, secondes et minutes pour son mouvement V176, ce qui montre que les unités de temps écoulé affichées dépendent du mouvement
Sous-cadrans Affichages plus petits dans le cadran principal lorsque le mouvement les utilise Affichent la fonction attribuée par le mouvement, qui peut inclure une indication de chronométrage ou une indication de temps écoulé La documentation du fabricant examinée ne prend pas en charge un nombre ou une attribution fixe de sous-cadrans pour tous les mouvements chronographes à quartz ; le manuel du mouvement identifie la fonction applicable
Couronne Sur le côté du boîtier Agit principalement comme une commande de réglage plutôt que comme un affichage de temps écoulé La documentation du Citizen B620 spécifie une couronne normale ou une couronne vissée et utilise les positions de la couronne pour le réglage de l’heure et de la date ; la documentation d’autres mouvements doit être consultée pour ses positions attribuées
Poussoirs Sur le côté du boîtier, séparés de la couronne Agissent comme des commandes de chronomètre lorsqu’ils sont attribués au fonctionnement du chronographe Le manuel du Citizen B620 attribue le bouton B au démarrage/arrêt du chronographe et le bouton A à la remise à zéro, tandis que l’attribution exacte reste spécifique au mouvement

Pièces principales du cadran et indicateurs de chronométrage

Les pièces principales du cadran organisent le cadran de la montre chronographe en deux rôles de lecture : les aiguilles principales et les index des heures fournissent les repères de l'heure actuelle, tandis que l'aiguille du chronographe, les sous-cadrans et les autres indicateurs de chronométrage fournissent les lectures du temps écoulé ou du statut selon le mouvement. Les instructions du Citizen B620 identifient des aiguilles séparées des heures, minutes et secondes pour l'heure normale et des aiguilles dédiées du chronographe pour la mesure au chronomètre. Lire le cadran commence par séparer les indicateurs de l'heure actuelle des indicateurs du temps écoulé.

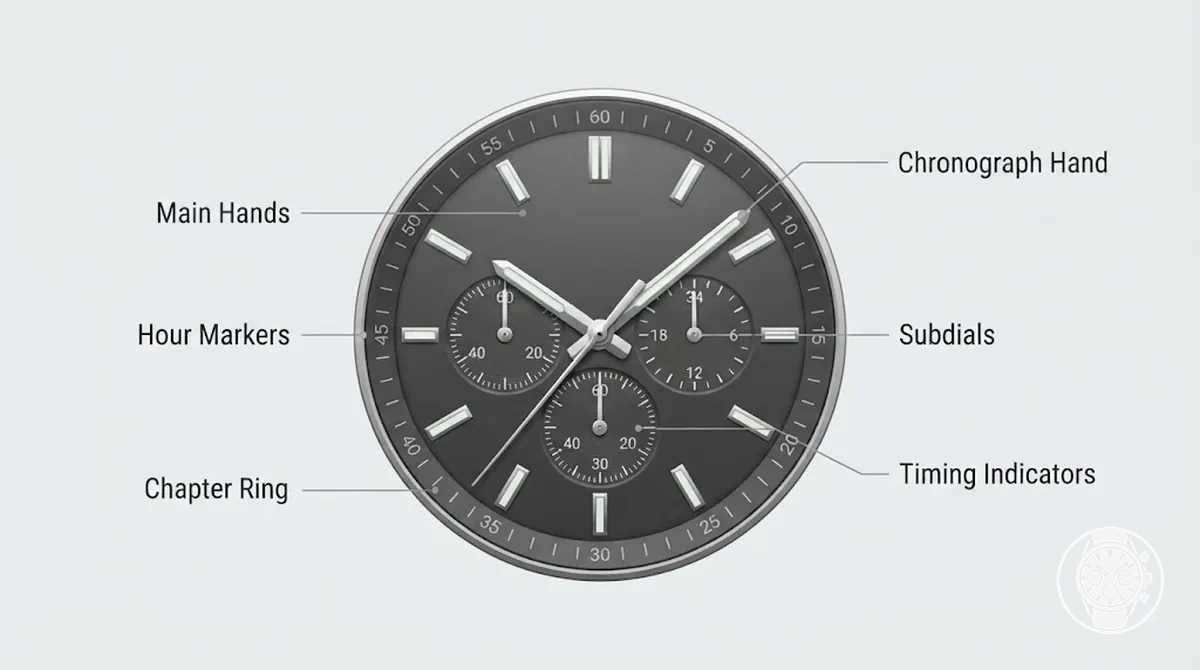

Cadran de montre chronographe à quartz pour homme avec aiguilles principales, index, sous-cadrans et indicateurs de chronométrage étiquetés.

Le cadran est la face principale de la montre qui porte les indicateurs lisibles ; les index des heures fournissent des positions de référence pour les aiguilles principales, tandis qu'un cercle des minutes, lorsqu'il est présent, fournit des marquages d'échelle périphériques pour lire une aiguille par rapport au cadran. Les aiguilles principales des heures et des minutes indiquent l'heure actuelle, et les secondes en cours identifient le chronométrage normal lorsque le mouvement attribue cette fonction à une aiguille centrale ou à un sous-cadran. La documentation du Citizen B620, par exemple, spécifie les aiguilles des heures, minutes et secondes pour l'heure normale plus une aiguille séparée des 24 heures, tandis que Citizen précise que la disposition des composants illustrée peut différer de la montre réelle. La clarté de la disposition dépend donc de l'identification de chaque indicateur à partir de sa fonction attribuée plutôt que de supposer qu'une position particulière du cadran a le même rôle dans tous les mouvements chronographes.

Ces dispositions documentées montrent qu'un registre peut contenir des informations de l'heure normale ou du chronomètre, donc son rôle de lecture doit être identifié avant d'interpréter la valeur qu'il affiche.

Les indicateurs de chronométrage du chronographe utilisent des aiguilles dédiées ou des sous-cadrans pour afficher le temps écoulé, la position de remise à zéro fournissant la référence zéro pour l'aiguille du chronographe après l'arrêt du chronométrage. Citizen spécifie une aiguille de chronographe au 1/5e de seconde et une aiguille des minutes du chronographe pour le B620, dont le chronographe 60 minutes affiche le temps écoulé jusqu'à 59 minutes 59,8 secondes ; Casio spécifie une disposition différente à trois registres pour la MTP-E515D-2A1V, avec ses trois sous-cadrans attribués à l'heure 24 heures, aux secondes du chronomètre et aux minutes du chronomètre et une capacité de chronomètre de 59 minutes 59 secondes. Ces dispositions documentées montrent qu'un registre peut contenir des informations de l'heure normale ou du chronomètre, donc son rôle de lecture doit être identifié avant d'interpréter la valeur qu'il affiche. Les conceptions à deux et trois registres peuvent diviser les secondes en cours, un totalisateur des minutes, un totalisateur des heures ou d'autres indicateurs pris en charge différemment lorsque le mouvement fournit ces fonctions.

Élément du cadran Ce qu'il affiche Rôle de lecture Note sur la variation
Aiguilles principales Heures et minutes, avec les secondes normales lorsqu'elles sont attribuées à une aiguille centrale des secondes Lecture de l'heure actuelle La documentation du Citizen B620 identifie des aiguilles séparées des heures, minutes et secondes pour l'heure normale
Secondes en cours Secondes de l'heure normale Chronométrage normal plutôt que secondes écoulées du chronographe Le Citizen B620 attribue les secondes en cours à son aiguille des secondes normale ; un autre mouvement peut attribuer cette lecture à un sous-cadran
Secondes du chronographe Secondes écoulées ou fractions de seconde Lecture du chronomètre Le Citizen B620 utilise une aiguille de chronographe au 1/5e de seconde et spécifie un affichage maximal du temps écoulé de 59 minutes 59,8 secondes
Sous-cadrans Lectures attribuées par le mouvement telles que les minutes du chronomètre, les secondes du chronomètre ou l'heure 24 heures Lecture du temps écoulé ou du temps supplémentaire La Casio MTP-E515D-2A1V a trois sous-cadrans attribués à l'heure 24 heures, aux minutes du chronomètre et aux secondes du chronomètre
Index des heures et cercle des minutes Positions de référence et divisions d'échelle périphériques utilisées pour lire les aiguilles Référence de lecture Aucune disposition unique de cercle des minutes ou d'index n'est établie pour la catégorie ; la disposition du cadran applicable est spécifique au mouvement et au modèle
Petits indicateurs Statut attribué par le mouvement ou informations supplémentaires Lecture de statut ou secondaire Le Citizen B620 comprend un indicateur de date et une aiguille 24 heures, illustrant que les petits indicateurs ne représentent pas nécessairement le temps écoulé

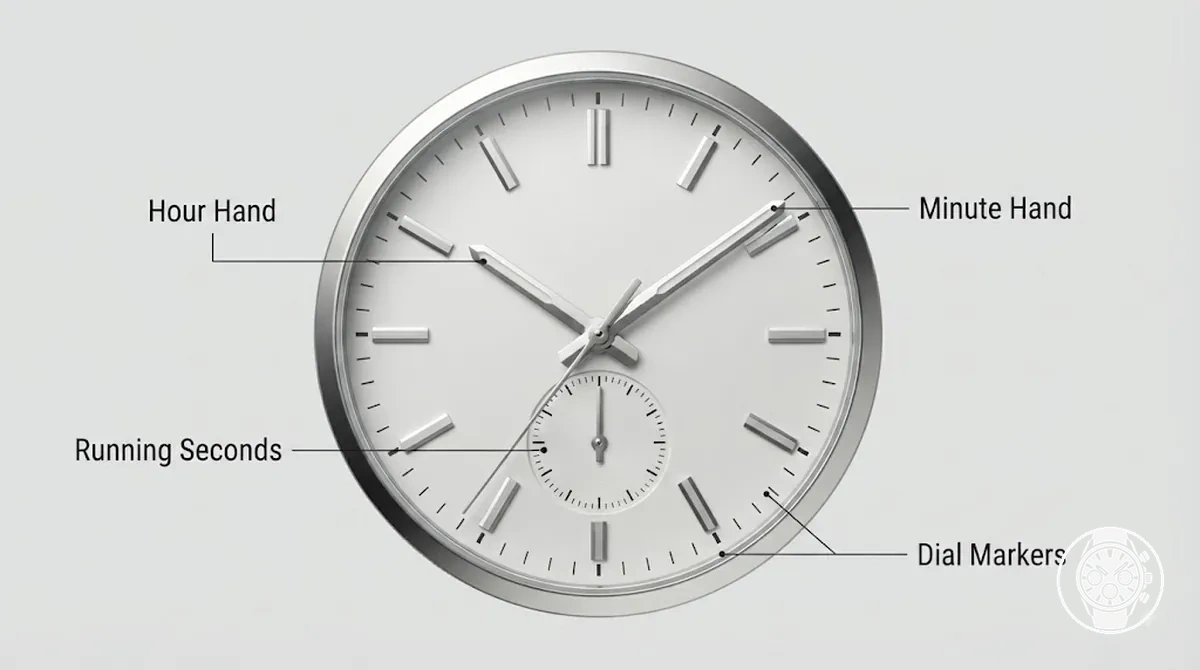

Aiguilles des heures, des minutes et des secondes en cours

L'aiguille des heures indique l'heure actuelle, l'aiguille des minutes indique la minute actuelle et l'aiguille des secondes en cours indique les secondes de l'heure actuelle sur le cadran. Les aiguilles des heures, des minutes et des secondes en cours sont des aiguilles standard pour le chronométrage normal.

Aiguilles heures minutes secondes cours

L'aiguille des secondes en cours indique l'heure normale en continu pendant que la montre fonctionne, tandis qu'une aiguille des secondes du chronographe indique le temps écoulé pendant le chronométrage. Sa position est spécifique au mouvement : le manuel d'instructions du Citizen B620 identifie une aiguille des secondes normale pour le chronométrage aux côtés d'une aiguille des secondes du chronographe au 1/5e ; l'aiguille des secondes en cours doit être identifiée par sa fonction d'heure normale plutôt que supposée occuper une position particulière du cadran.

Indicateurs des secondes, minutes et heures du chronographe

Les indicateurs du chronographe mesurent le temps écoulé dans les unités attribuées : les secondes du chronographe indiquent les secondes écoulées, un totalisateur des minutes compte les minutes écoulées, et un totalisateur des heures, lorsqu'il est présent, compte les heures écoulées. Le nombre d'indicateurs et la disposition du cadran dépendent du mouvement ; la documentation du Seiko 8R48 spécifie une aiguille centrale des secondes du chronomètre, une aiguille des minutes du chronomètre avec une échelle de 30 minutes, et une aiguille des heures du chronomètre avec une échelle de 12 heures. Ces indicateurs forment la lecture du chronographe plutôt que l'affichage de l'heure normale.

Ces indicateurs forment la lecture du chronographe plutôt que l'affichage de l'heure normale.

La position de remise à zéro est la référence zéro ou de départ pour un indicateur du chronographe, mais son emplacement affiché suit la disposition spécifique du cadran. Les instructions du Seiko 8R46/8R48 spécifient que l'aiguille centrale des secondes du chronomètre doit être à la position « 0 » avant le chronométrage ; sur le 8R48, une lecture arrêtée peut combiner l'aiguille des secondes avec les compteurs de 30 minutes et 12 heures, donc plus d'un indicateur peut contribuer à un intervalle mesuré.

L'emplacement des indicateurs doit donc être identifié à partir de la documentation du mouvement ou du modèle avant d'interpréter une lecture.

L'emplacement des indicateurs doit donc être identifié à partir de la documentation du mouvement ou du modèle avant d'interpréter une lecture.

Indicateur Mesure Emplacement d'affichage courant Note sur la variation
Secondes du chronographe Secondes écoulées Aiguille centrale sur le Seiko 8R48 Seiko spécifie une aiguille centrale des secondes du chronomètre pour le 8R48 ; un autre mouvement peut utiliser une disposition d'indicateurs différente.
Totalisateur des minutes Minutes écoulées Registre de chronométrage séparé sur le Seiko 8R48 Seiko spécifie une échelle de 30 minutes pour l'aiguille des minutes du chronomètre du 8R48.
Totalisateur des heures Heures écoulées Registre de chronométrage séparé sur le Seiko 8R48 Seiko spécifie une échelle de 12 heures pour l'aiguille des heures du chronomètre du 8R48, tandis que la documentation du 8R46 spécifie une mesure du chronomètre jusqu'à 30 minutes et ne fournit pas le même compteur des heures.
Position de remise à zéro Référence zéro/départ Marqueur zéro attribué par le mouvement Seiko spécifie la position « 0 » pour l'aiguille centrale des secondes du chronomètre sur le 8R46/8R48 ; la référence zéro pertinente pour les autres indicateurs suit leur disposition de cadran documentée.

Sous-cadrans comme affichages de chronométrage locaux

Les sous-cadrans sont des affichages de chronométrage locaux plus petits, appelés petits cadrans ou registres, positionnés dans le cadran principal et affectés à une fonction d'affichage spécifique par le mouvement de la montre. Un sous-cadran peut servir de compteur de minutes pour les minutes écoulées, de compteur d'heures pour les heures écoulées, de secondes en cours pour le chronométrage normal, ou d'un autre affichage secondaire ; son étiquette et son échelle aident à identifier comment sa lecture se rapporte aux aiguilles principales. Les sous-cadrans fonctionnent comme des affichages locaux dans le système plus large du cadran plutôt que d'avoir une signification fixe.

Les sous-cadrans fonctionnent comme des affichages locaux dans le système plus large du cadran plutôt que d'avoir une signification fixe.

La position du sous-cadran seule n'établit pas la fonction affichée ; l'échelle, l'étiquette, l'affectation du mouvement et la relation avec les aiguilles principales doivent être interprétées ensemble. La documentation du Citizen B620, par exemple, spécifie un chronographe 60 minutes avec une aiguille des minutes du chronographe et une aiguille séparée des 24 heures, tandis que Casio spécifie trois cadrans intégrés sur la MTP-E515D-2A1V pour l'heure 24 heures, les secondes du chronomètre et les minutes du chronomètre ; ces dispositions définies par le fabricant montrent que des affichages secondaires ayant des positions similaires peuvent avoir des fonctions différentes.

Indice du sous-cadran Fonction possible Élément à vérifier Note de limite
Échelle des minutes écoulées Compteur de minutes pour les minutes écoulées pendant le chronométrage Étiquettes des minutes, divisions de l'échelle et affectation du chronographe par le mouvement La documentation du mouvement et l'échelle identifient la fonction ; la position seule ne le fait pas.
Échelle des heures écoulées Compteur d'heures pour les heures écoulées lors d'un chronométrage plus long Étiquettes des heures, échelle et capacité de chronographe indiquée du mouvement Un compteur d'heures s'applique seulement lorsque le mouvement fournit un registre des heures écoulées.
Échelle des secondes Secondes en cours pour le chronométrage normal ou affichage des secondes du chronographe Si le mouvement affecte le sous-cadran aux petites secondes ou au chronométrage Une échelle des secondes seule n'établit pas quelle fonction des secondes est affichée.
Échelle 24 heures ou liée au calendrier Informations horaires ou calendaires supplémentaires Étiquettes, format de l'échelle et instructions spécifiques au modèle du mouvement Un sous-cadran avec cette affectation est un affichage secondaire plutôt qu'un compteur de temps écoulé.

Les dispositions de cadran inhabituelles doivent être vérifiées par rapport aux instructions du modèle ou du mouvement, car la signification du sous-cadran suit son étiquette, son échelle et son affectation documentées plutôt que sa seule position. Pour une explication dédiée de ces dispositions, consultez les fonctions des compteurs de chronographe.

Fonctions de la couronne, des poussoirs et des boutons

La couronne contrôle les fonctions de réglage, tandis que les poussoirs contrôlent les actions du chronomètre sur une montre chronographe. Citizen précise pour son mouvement à quartz B620 que la couronne gère le réglage de l'heure et de la date, le poussoir supérieur démarre et arrête le chronographe, et le poussoir inférieur le remet à zéro après l'arrêt du chronographe. Cette répartition des commandes distingue les actions de la couronne pour le réglage des actions des poussoirs pour le chronométrage.

Cette répartition des commandes distingue les actions de la couronne pour le réglage des actions des poussoirs pour le chronométrage.

Les positions de la couronne et les fonctions des boutons doivent être interprétées selon les conditions spécifiées pour le mouvement. Les instructions du Citizen B620 définissent trois positions de couronne : la position 0 est la position normale, la position 1 est utilisée pour le réglage de la date, et la position 2 est utilisée pour le réglage de l'heure ; le chronographe s'utilise avec la couronne en position 0. Pour le même mouvement, Citizen spécifie une capacité de mesure du chronographe allant jusqu'à 59 minutes 59,8 secondes et attribue au poussoir supérieur le démarrage ou l'arrêt du chronométrage et au poussoir inférieur la remise à zéro du chronographe arrêté. Ces valeurs et attributions décrivent le mouvement B620 plutôt qu'une séquence de boutons universelle ; les positions de couronne et attributions de commandes documentées d'un autre mouvement doivent être utilisées lorsqu'elles diffèrent.

Le tableau associe chaque commande physique à son action courante, à la fonction concernée et à la condition d'utilisation.

Le tableau associe chaque commande physique à son action courante, à la fonction concernée et à la condition d'utilisation. Séparer le type de commande de la fonction aide un lecteur qui pourrait autrement tirer la couronne alors que l'action prévue appartient à un poussoir du chronographe.

Commande Action courante Fonction concernée Note selon le modèle
Couronne, position neutre Rester complètement enfoncée pendant le fonctionnement normal Fonctionnement normal de la montre et disponibilité du chronomètre Citizen spécifie la position 0 pour le fonctionnement du chronographe B620 ; la position neutre applicable doit être identifiée à partir des instructions du mouvement.
Couronne, positions tirées Tirer à la position attribuée et tourner Réglage de la date ou de l'heure Citizen attribue la position 1 du B620 au réglage de la date et la position 2 au réglage de l'heure. Citizen recommande de ne pas régler la date du B620 entre 21h00 et 1h00, car l'indication de la date peut changer de manière incorrecte.
Poussoir supérieur Appuyer pendant le fonctionnement du chronographe Démarrer ou arrêter le chronométrage Citizen attribue le poussoir supérieur du B620 au démarrage et à l'arrêt ; le bouton correspondant doit être confirmé pour un autre mouvement.
Poussoir inférieur Appuyer lorsque le chronographe est arrêté Remettre le chronographe à sa référence zéro Citizen attribue le poussoir inférieur du B620 à la remise à zéro après l'arrêt du chronométrage ; la condition de remise à zéro et l'attribution du bouton sont spécifiques au mouvement.
Comportement conditionnel de la commande Utiliser la commande dans l'état spécifié de la couronne et du chronographe Détermine quel réglage ou action du chronomètre est disponible Pour le B620, Citizen spécifie la position 0 pour le fonctionnement du chronographe et un chronographe arrêté pour l'action de remise à zéro normale ; d'autres instructions de mouvement peuvent spécifier des conditions différentes.

Si l'action prévue est de changer l'heure ou la date affichée, utilisez la position de couronne attribuée par le mouvement ; si l'action prévue est de chronométrer un intervalle, utilisez les poussoirs du chronographe documentés dans leurs conditions spécifiées. Pour la séquence d'utilisation complète au-delà de cette distinction entre commande et fonction, consultez using the chronograph function.

Positions de la couronne pour le réglage de l'heure et de la date

Les positions de la couronne contrôlent les fonctions de réglage telles que le fonctionnement normal, le réglage de la date et le réglage de l'heure, mais les positions de tirage exactes sont spécifiques au modèle. Le Citizen B620, un chronographe à quartz, documente trois états de couronne : une position neutre avec la couronne complètement enfoncée, une première position de tirage pour le réglage de la date et une deuxième position de tirage pour le réglage de l'heure. D'autres mouvements peuvent attribuer des fonctions différentes ou omettre une position de réglage de la date distincte.

Le manuel d'instructions ou la référence du mouvement doit être consulté lorsque la montre utilise des crans de couronne différents, ne possède pas d'affichage de la date ou attribue une autre fonction à une position de tirage. Les positions du B620 ci-dessus sont un exemple documenté par le fabricant du comportement spécifique au modèle de la couronne plutôt qu'une séquence qui s'applique à tous les chronographes à quartz.

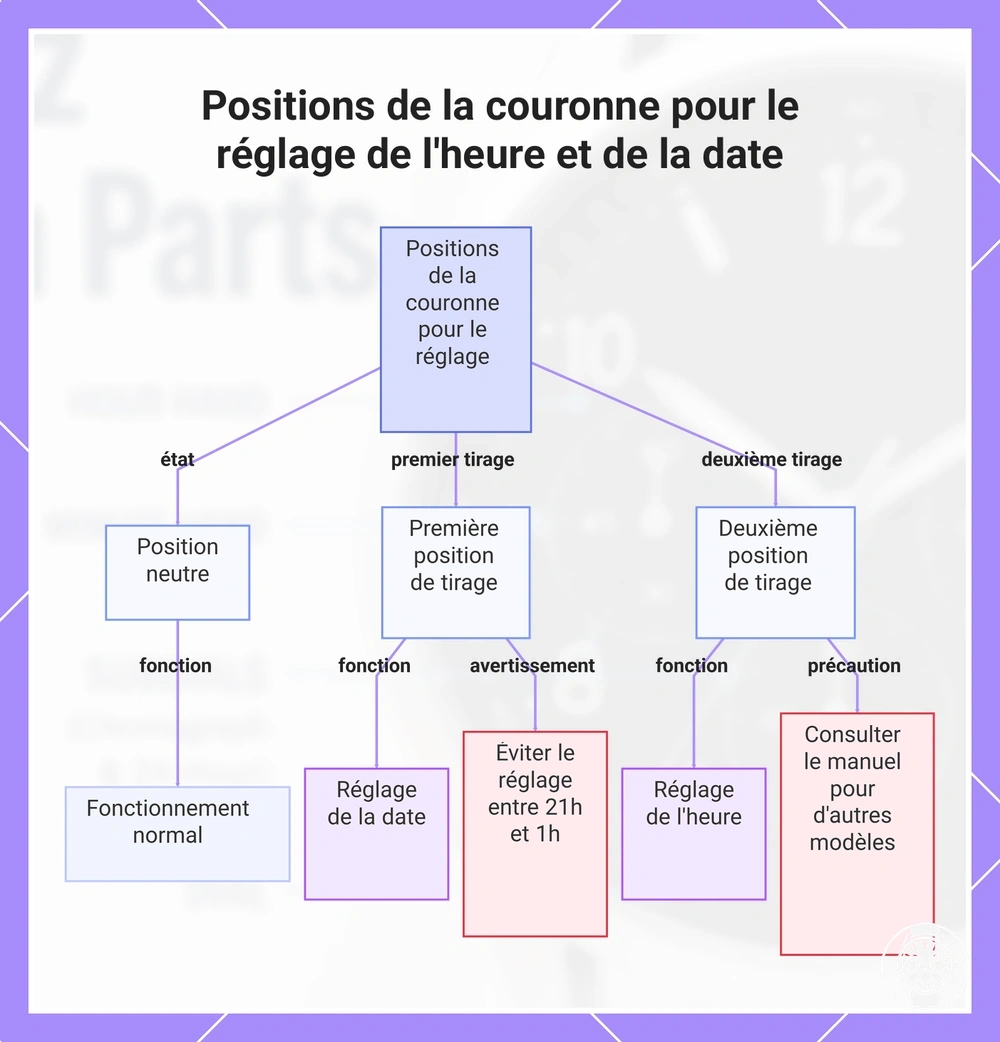

Ce graphique montre les trois positions de la couronne du chronographe à quartz Citizen B620 et leurs fonctions, ainsi qu'une mise en garde concernant les variations selon les modèles.

Ce graphique montre les trois positions de la couronne du chronographe à quartz Citizen B620 et leurs fonctions, ainsi qu'une mise en garde concernant les variations selon les modèles.

Positions de la couronne pour le réglage de l'heure et de la date

Rôles des poussoirs supérieur et inférieur pour le démarrage, l'arrêt et la remise à zéro

Le poussoir supérieur contrôle généralement le démarrage et l'arrêt de la fonction chronographe, tandis que le poussoir inférieur contrôle généralement la remise à zéro lorsque la condition requise est remplie. Citizen spécifie cette disposition pour son mouvement à quartz B620 : le bouton supérieur droit démarre ou arrête le chronométrage, et le bouton inférieur droit remet à zéro le chronographe lorsqu'il est arrêté. Dans cette disposition, le poussoir supérieur contrôle le chronométrage et le poussoir inférieur contrôle la remise à zéro.

La condition requise et la réponse attendue dépendent du mouvement : le Citizen B620 nécessite que le chronographe soit arrêté avant la remise à zéro normale par le bouton inférieur, tandis que Seiko documente des mouvements dans lesquels le bouton correspondant gère le fractionnement. Ces différences signifient que les poussoirs doivent être identifiés à partir des instructions du mouvement de la montre plutôt que de leur seule position physique.

Ces différences signifient que les poussoirs doivent être identifiés à partir des instructions du mouvement de la montre plutôt que de leur seule position physique.

Si une remise à zéro normale s'effectue mais que des aiguilles persistent à ne pas être alignées sur leur position zéro prévue, cette condition est en dehors de cette explication locale du rôle des poussoirs et relève d'un guide séparé sur la façon de reset chronograph hands.

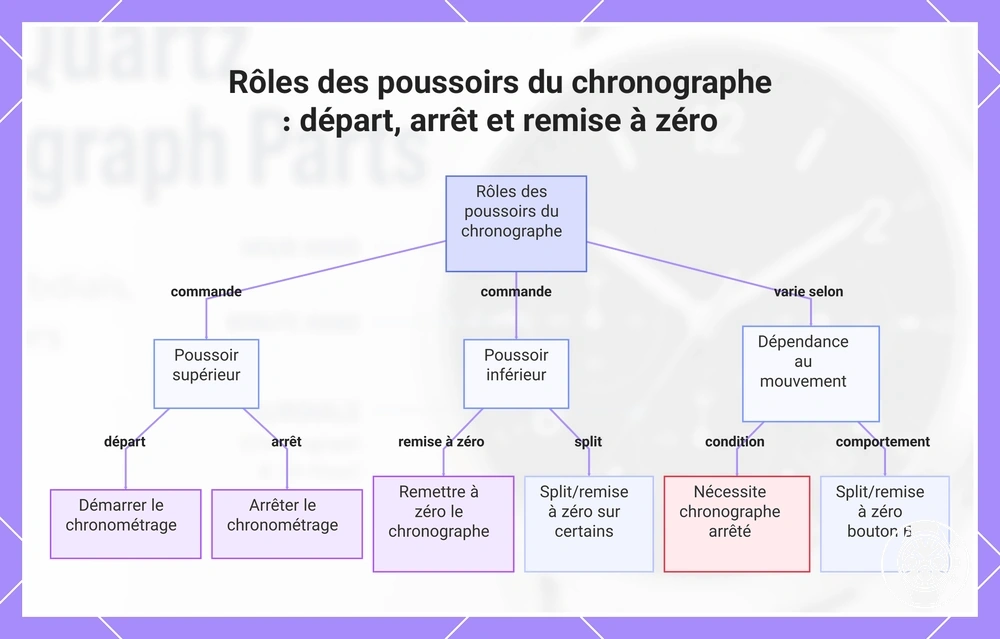

Ce graphique montre les rôles typiques des poussoirs supérieur et inférieur pour le départ, l'arrêt et la remise à zéro du chronographe, et explique comment ces rôles dépendent des instructions spécifiques du mouvement.

Ce graphique montre les rôles typiques des poussoirs supérieur et inférieur pour le départ, l'arrêt et la remise à zéro du chronographe, et explique comment ces rôles dépendent des instructions spécifiques du mouvement.

Rôles des poussoirs du chronographe : départ, arrêt et remise à zéro

Pièces extérieures du boîtier qui affectent la lecture et la commande

Les pièces extérieures du boîtier affectent la lecture et la commande en déterminant si le cadran est visible, si une échelle extérieure est disponible, et comment la couronne et les poussoirs sont physiquement accessibles. En utilisation, le boîtier soutient l'assemblage de la montre, la glace offre une surface de vision transparente au-dessus du cadran, et le placement sur le côté du boîtier positionne les commandes de réglage et de chronographe là où le porteur peut les atteindre. Le résultat pratique est que chaque attribut physique modifie la visibilité, la référence de lecture disponible, ou l'accès aux commandes.

Il s'agit de configurations d'accès aux commandes spécifiques au modèle plutôt que d'exigences fixes pour chaque chronographe à quartz.

Le boîtier forme l'enceinte autour du mécanisme de la montre, tandis que la glace est la protection transparente à travers laquelle la lecture du cadran s'effectue. Les protège-couronnes, lorsqu'ils sont présents, entourent une partie de la couronne et peuvent réduire le contact direct avec celle-ci, mais les preuves des fabricants examinées n'établissent pas une forme de protège-couronne universelle ni une réduction numérique des pressions accidentelles. La documentation du Citizen B620 démontre la variation de conception pertinente : la couronne peut être de type normal ou à vis, cette dernière pouvant être verrouillée pour empêcher un fonctionnement involontaire, et les boutons peuvent être des commandes exposées, encastrées ou à vis ; Citizen précise qu'un bouton encastré s'utilise avec un objet étroit non marquant. Il s'agit de configurations d'accès aux commandes spécifiques au modèle plutôt que d'exigences fixes pour chaque chronographe à quartz.

Le boîtier forme l'enceinte autour du mécanisme de la montre, tandis que la glace est la protection transparente à travers laquelle la lecture du cadran s'effectue.

La lunette n'affecte la lecture que lorsque son attribut physique fournit une échelle utilisable, tandis que les poussoirs et leur placement sur le côté du boîtier déterminent l'accès aux commandes attribuées du chronographe. Casio définit une lunette tachymétrique comme une échelle qui peut estimer la vitesse en chronométrant le parcours de 1 km en 60 secondes, et sa EFR-574DE-7AV est un chronographe documenté avec une lunette tachymétrique ; en revanche, une lunette lisse ne fournit aucune échelle tachymétrique, tandis qu'une lunette fixe marquée ne fournit que les marquages imprimés pour sa tâche de lecture spécifique. Le Citizen B620 fournit un exemple de commande sur le côté du boîtier dans lequel le poussoir supérieur droit démarre ou arrête le chronographe et le poussoir inférieur droit le remet à zéro lorsqu'il est arrêté, montrant pourquoi les marquages de la lunette déterminent une tâche de lecture extérieure tandis que le placement des poussoirs détermine l'accès physique aux commandes.

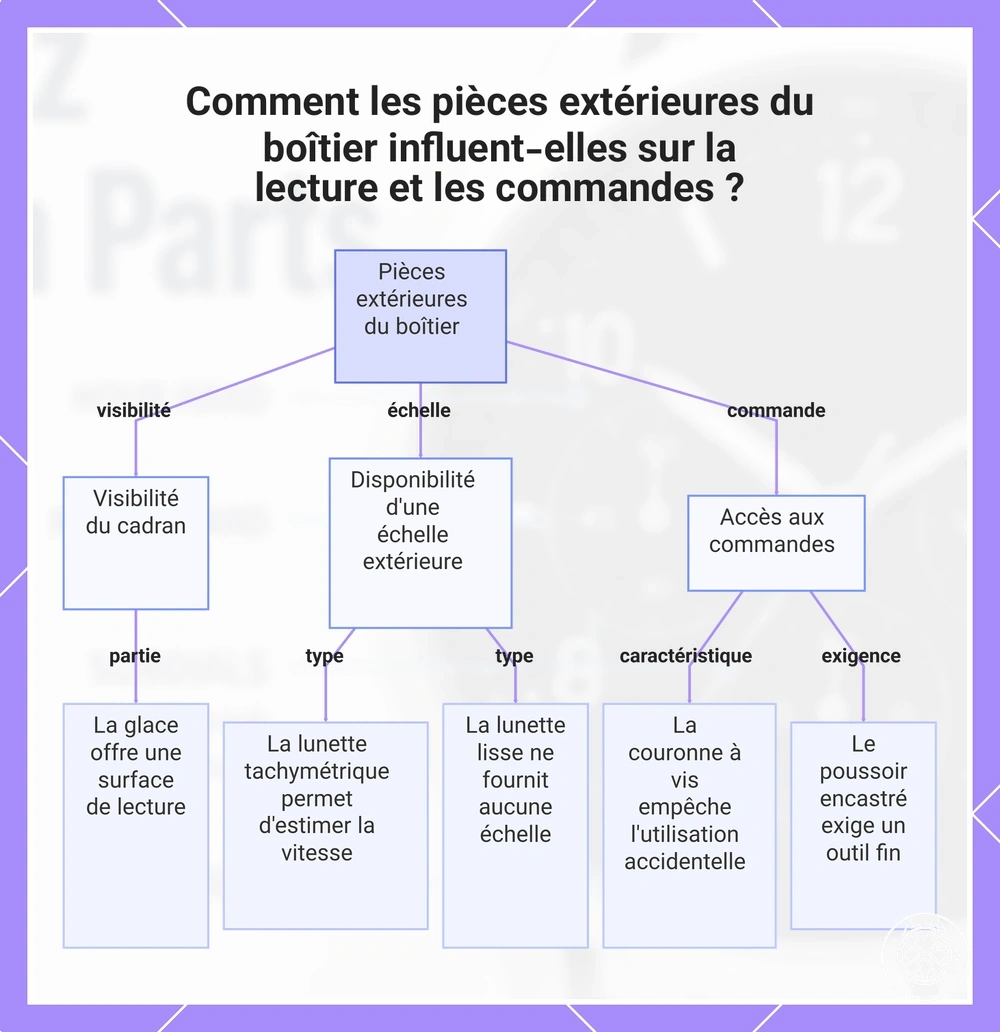

Ce graphique montre comment les pièces extérieures du boîtier (boîtier, glace, couronne, poussoirs et lunette) affectent la visibilité du cadran, la disponibilité d'une échelle extérieure et l'accès aux commandes.

Ce graphique montre comment les pièces extérieures du boîtier (boîtier, glace, couronne, poussoirs et lunette) affectent la visibilité du cadran, la disponibilité d'une échelle extérieure et l'accès aux commandes.

Comment les pièces extérieures du boîtier influent-elles sur la lecture et les commandes ?

Lunette, glace et commandes latérales du boîtier

La lunette, la glace et les commandes latérales du boîtier sont des pièces d'interface physiques avec trois rôles distincts : la lunette agit comme un cadre ou porte une échelle de lecture, la glace offre une surface de vision protectrice transparente pour la visibilité du cadran, et les commandes latérales du boîtier fournissent l'accès aux poussoirs pour la manipulation des fonctions de la montre. La documentation du Citizen B620 identifie des configurations de boutons normales, cachées et à vis, l'accès aux commandes est donc spécifique à la configuration plutôt que fixe pour tous les chronographes à quartz. Ensemble, ces pièces déterminent ce qui peut être lu à travers ou autour du cadran et la manière dont les commandes peuvent être actionnées.

Ensemble, ces pièces déterminent ce qui peut être lu à travers ou autour du cadran et la manière dont les commandes peuvent être actionnées.

Une commande protégée, encastrée ou verrouillable modifie la condition requise pour l'accès et peut réduire les opérations involontaires, bien que Citizen ne spécifie pas de réduction numérique universelle du risque de pression accidentelle. Par exemple, Citizen précise que les boutons cachés du B620 nécessitent un instrument étroit non marquant tel qu'un cure-dent en bois, tandis que ses boutons à vis doivent être déverrouillés avant le fonctionnement et peuvent être verrouillés pour empêcher un fonctionnement involontaire ; cela rend l'accès aux poussoirs plus délibéré qu'une commande à pression et relâchement exposée. Une lunette surélevée peut modifier la relation physique entre la glace et le boîtier environnant, mais les preuves des fabricants examinées ne fournissent aucune hauteur de lunette universelle ni avantage mesurable de visibilité, cet effet doit donc être évalué à partir de la conception spécifique de la montre.

Pièce d'interface Attribut physique Effet pour l'utilisateur
Lunette Cadre autour de la glace, avec une échelle lorsque la conception en prévoit une Une lunette marquée ajoute une référence de lecture extérieure ; une lunette non marquée fonctionne comme un cadre sans ajouter de tâche de lecture d'échelle.
Glace Protection transparente au-dessus du cadran Offre la surface de vision pour la visibilité du cadran tout en séparant le cadran et les aiguilles du contact extérieur direct.
Commandes latérales du boîtier Boutons exposés, encastrés ou verrouillables selon la configuration de la montre Déterminent l'accès aux poussoirs lors de la manipulation ; Citizen documente des configurations encastrées et à vis conçues pour nécessiter un accès plus délibéré ou empêcher un fonctionnement involontaire, mais ne spécifie aucune réduction numérique universelle des pressions accidentelles.

Échelles tachymétriques sur la lunette ou le bord du cadran

Une échelle tachymétrique est une échelle de vitesse optionnelle sur la lunette ou le bord du cadran qui utilise les secondes écoulées d'une aiguille de chronographe pour indiquer la vitesse ou un autre rythme sur une distance ou une unité connue. TAG Heuer explique qu'un tachymètre peut mesurer la vitesse moyenne sur une distance prédéterminée en démarrant le chronographe au début et en l'arrêtant à la fin, puis en lisant la valeur indiquée sur l'échelle. Étant donné que l'échelle tachymétrique interprète le chronométrage du chronographe sans créer le chronométrage lui-même, il s'agit d'une aide à la lecture qui n'est pas présente sur tous les chronographes.

Étant donné que l'échelle tachymétrique interprète le chronométrage du chronographe sans créer le chronométrage lui-même, il s'agit d'une aide à la lecture qui n'est pas présente sur tous les chronographes.

Pour un exemple simple, TAG Heuer indique que parcourir une distance connue de 1 mile en 30 secondes écoulées donne une lecture tachymétrique de 120, interprétée comme une vitesse moyenne de 120 miles par heure pour ce mile mesuré. L'interprétation nécessite une distance ou une unité définie et une lecture utilisable des secondes écoulées ; sans ces conditions, l'échelle tachymétrique seule ne fournit pas une vitesse ou un rythme significatif.

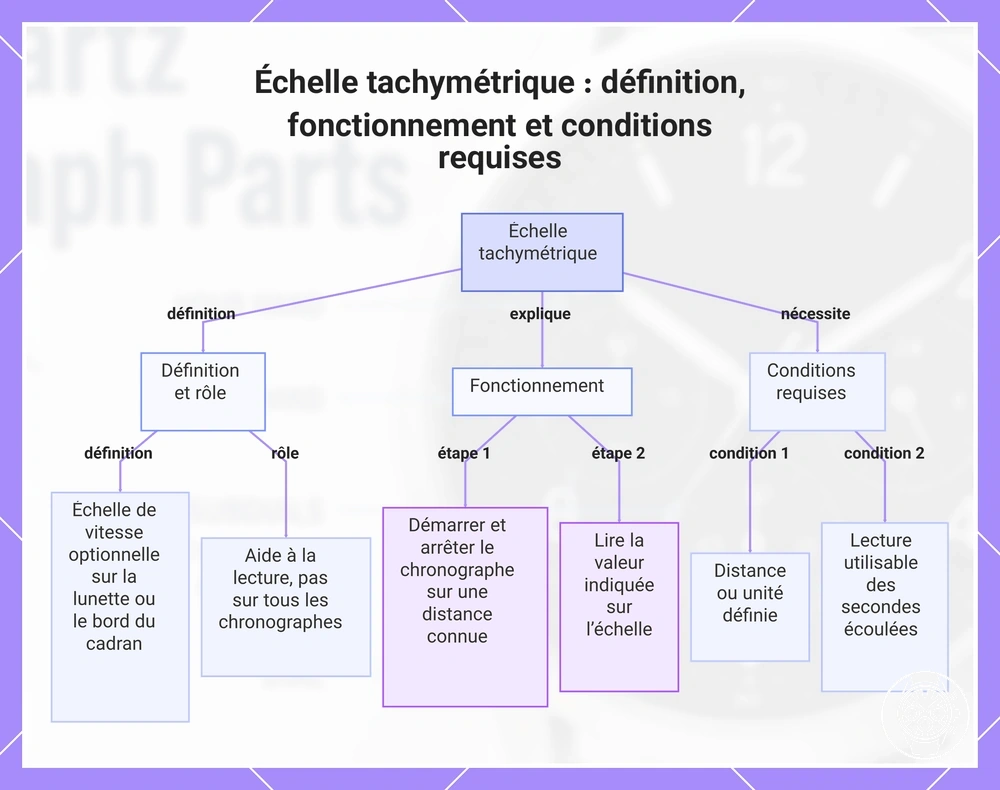

Ce diagramme explique ce qu’est une échelle tachymétrique, comment elle fonctionne avec un chronographe et les conditions nécessaires pour une lecture significative.

Ce diagramme explique ce qu’est une échelle tachymétrique, comment elle fonctionne avec un chronographe et les conditions nécessaires pour une lecture significative.

Échelle tachymétrique : définition, fonctionnement et conditions requises

Fonctions d'affichage qui facilitent la lecture quotidienne

Les fonctions d'affichage facilitent la lecture quotidienne en rendant l'heure, les informations calendaires et les repères du cadran plus faciles à distinguer dans des conditions de visibilité spécifiques. Une fenêtre de date ou un guichet de calendrier permet une vérification rapide de la date, tandis que les aiguilles lumineuses, les index lumineux, les index du cadran et le contraste améliorent la lisibilité lors de la lecture de la montre dans une faible luminosité ou pour séparer les informations sur un cadran chargé. Dans ce contexte, la lecture quotidienne signifie être capable de voir l'indication requise et d'accéder aux informations qu'elle représente.

Dans ce contexte, la lecture quotidienne signifie être capable de voir l'indication requise et d'accéder aux informations qu'elle représente.

Une fenêtre de date offre un affichage dédié à la date actuelle, tandis qu'un guichet de calendrier peut présenter la date ou d'autres informations calendaires fournies par le mouvement. Casio spécifie un affichage de la date sur le chronographe EFR-573D-2AV, tandis que Seiko spécifie un affichage de la date et un calendrier automatique complet jusqu'au 31 décembre 2099 sur le SSG009 ; ces exemples de fabricants montrent que les informations calendaires peuvent aller d'une simple indication de date à un calendrier géré par le mouvement. Les champs affichés, la position du guichet et le comportement de réglage restent spécifiques au modèle plutôt que de suivre une disposition de chronographe universelle.

Les champs affichés, la position du guichet et le comportement de réglage restent spécifiques au modèle plutôt que de suivre une disposition de chronographe universelle.

Les aiguilles lumineuses et les index lumineux fournissent des points de repère en faible luminosité, tandis que les index distincts du cadran et le contraste aident à séparer les indications de l'heure normale et du chronographe sur un cadran chargé. Seiko spécifie LumiBrite sur l'aiguille des heures, l'aiguille des minutes et les 12 index du Speedtimer SSC913, et identifie la coloration rouge de l'aiguille des secondes du chronographe et de l'aiguille des minutes du chronographe à 6 heures comme faisant partie du traitement de l'affichage axé sur la lisibilité de ce modèle. Ces exemples établissent une couverture spécifique et une différenciation des couleurs, mais les informations des fabricants examinées n'établissent pas une valeur de luminosité, une durée de luminescence ou un rapport de contraste universels pour les chronographes à quartz, la visibilité en faible luminosité et la lisibilité qui en résultent restent donc spécifiques au modèle.

Fonction Ce qu'elle aide à lire Condition utile Limite
Fenêtre de date Date actuelle Vérification rapide de la date sans interpréter les registres du chronographe La position et la présentation sont spécifiques au modèle ; Casio spécifie un affichage de la date sur le EFR-573D-2AV.
Guichet de calendrier Date ou autres informations calendaires prises en charge par le mouvement Lecture des informations calendaires séparément des affichages du temps écoulé La capacité calendaire suit le mouvement ; Seiko spécifie un calendrier automatique complet jusqu'au 31 décembre 2099 sur le SSG009.
Aiguilles lumineuses Indications des heures et des minutes Lecture de l'heure actuelle en faible luminosité Seiko spécifie LumiBrite sur les deux aiguilles principales de chronométrage du SSC913, mais les preuves examinées n'établissent aucune valeur universelle de luminosité ou de durée de luminescence pour la catégorie.
Index lumineux Positions de référence des heures Correspondance des positions des aiguilles avec les repères des heures en faible luminosité Seiko spécifie LumiBrite sur les 12 index du SSC913 ; la couverture est un attribut spécifique au modèle.
Contraste du cadran Index du cadran et indications du chronographe Séparation des informations sur un cadran de chronographe chargé Seiko spécifie une coloration rouge pour l'aiguille des secondes du chronographe et l'aiguille des minutes du chronographe à 6 heures du SSC913, mais les preuves examinées ne fournissent aucun rapport de contraste universel pour les chronographes à quartz.

Fenêtres de date et guichets de calendrier

Les fenêtres de date et les guichets de calendrier affichent les informations calendaires à une position définie sur le cadran lorsque la montre inclut cette fonction ; la valeur affichée peut être une date numérique ou un autre champ calendaire pris en charge par le mouvement. Citizen spécifie une indication de date sur son chronographe à quartz B620 et identifie cette date affichée comme une fonction réglable du mouvement, établissant une dépendance de réglage sans rendre la même disposition d'affichage de la date universelle. La position réelle de la fenêtre de date suit la disposition spécifique du cadran plutôt qu'une position fixe pour les chronographes à quartz.

La position réelle de la fenêtre de date suit la disposition spécifique du cadran plutôt qu'une position fixe pour les chronographes à quartz.

Un design sans date ne comporte aucune fenêtre de date à lire, tandis qu'un design multi-calendrier peut allouer plus d'une valeur affichée à son affichage calendaire. Une date à aiguille est un cas particulier : au lieu de présenter la date par un petit guichet de calendrier, une aiguille dédiée pointe vers une échelle de dates numérotées sur le cadran ou un sous-cadran, la valeur affichée est donc lue à partir de la position de l'aiguille.

Un design sans date ne comporte aucune fenêtre de date à lire, tandis qu'un design multi-calendrier peut allouer plus d'une valeur affichée à son affichage calendaire.

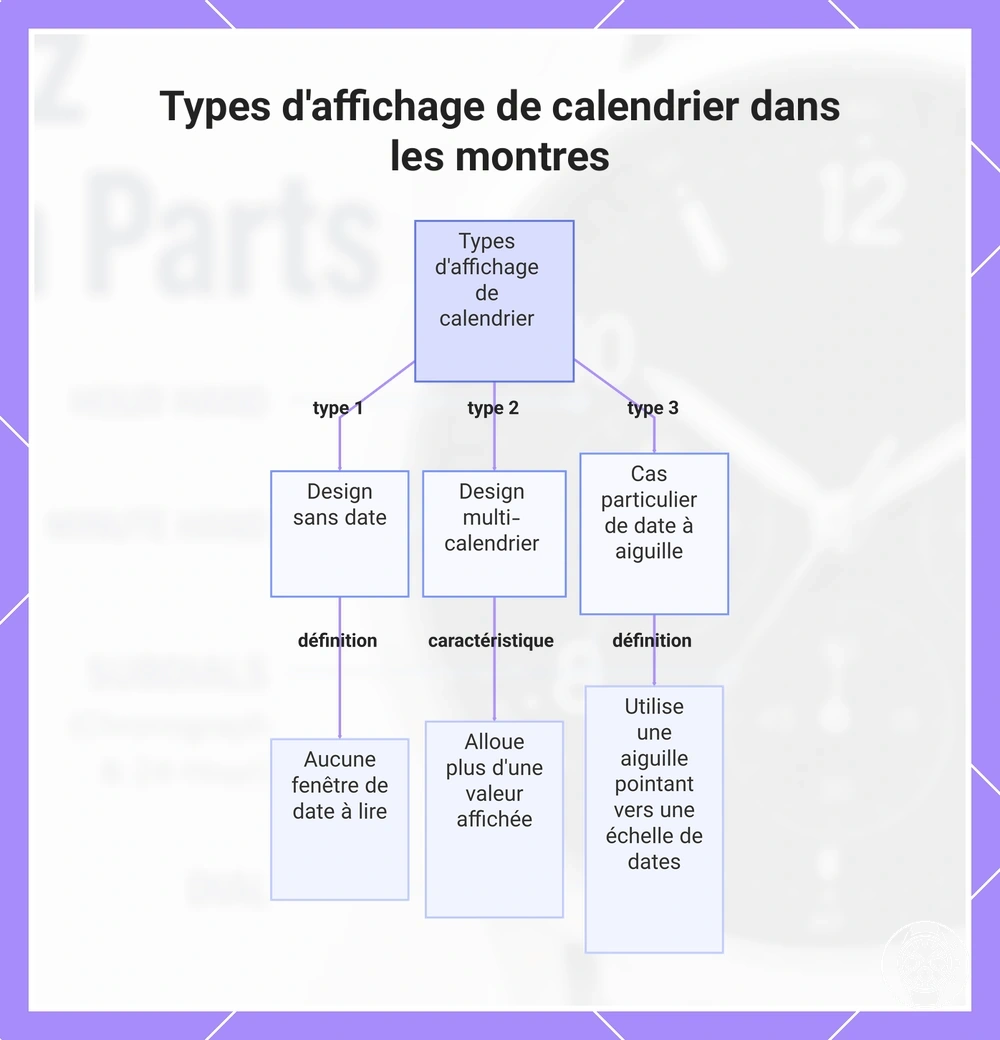

Ce graphique montre les trois principaux types d'affichage de calendrier sur les cadrans de montres : sans date, multi-calendrier et date à aiguille, ainsi que leurs caractéristiques clés.

Types d'affichage de calendrier dans les montres

Aiguilles lumineuses, index lumineux et repères de lisibilité

Les aiguilles lumineuses et les index lumineux sont des repères de lisibilité qui facilitent la lecture en faible luminosité lorsque leur matériau luminescent a d'abord reçu suffisamment de lumière pour une visibilité chargée. Seiko explique que son matériau LumiBrite absorbe l'énergie lumineuse et émet cette énergie stockée dans l'obscurité ; sur un cadran de chronographe, les aiguilles lumineuses facilitent la lecture de l'heure tandis que les index lumineux du cadran fournissent des positions de référence pour l'orientation des aiguilles. La lisibilité qui en résulte est conditionnée par l'exposition des zones luminescentes à la lumière avant la condition de vision plus sombre.

La lisibilité qui en résulte est conditionnée par l'exposition des zones luminescentes à la lumière avant la condition de vision plus sombre.

La force et la durée de la luminescence n'ont aucune valeur unique prise en charge pour les chronographes à quartz, car les preuves examinées n'établissent pas un niveau de luminosité ou un temps de fonctionnement fixe pour l'ensemble de la catégorie, et les performances sont affectées par le matériau luminescent, l'application, la condition de charge et le temps écoulé depuis l'exposition ; c'est la limitation clé. Le contraste du cadran peut fournir un repère visuel distinct lorsque la lumière ambiante est disponible, mais les index réfléchissants polis renvoient la lumière incidente plutôt que de produire la visibilité chargée du matériau luminescent, la réflexion ne doit donc pas être interprétée comme équivalente à la luminescence dans l'obscurité.

Fonctions des pièces liées aux tâches de réglage, d'utilisation ou de remise à zéro

Les fonctions des pièces sur cette page identifient chaque pièce visible d'un chronographe à quartz et la fonction qui lui est attribuée, tandis que les tâches de réglage, d'utilisation et de remise à zéro décrivent les actions effectuées avec ces pièces. L'interprétation des sous-cadrans dépasse ce focus sur les attributs lorsque la tâche passe de l'identification d'un registre à la détermination de la signification de sa disposition ou de ses étiquettes, et l'étalonnage dépasse ce focus lorsque la tâche passe de l'identification d'une fonction de remise à zéro à la correction de l'alignement des aiguilles. L'identification des pièces est le champ principal de cette page.

L'identification des pièces est le champ principal de cette page.

Identifier une couronne ou un poussoir établit son contexte fonctionnel ; le comportement de réglage concerne la façon dont la couronne est utilisée pour le réglage de l'heure ou de la date, tandis qu'une séquence d'utilisation concerne les actions ordonnées des poussoirs pour le fonctionnement du chronographe. Les tâches de remise à zéro concernent le retour d'une indication à son état prévu, tandis que l'étalonnage concerne la correction de l'alignement de référence lorsque le mouvement applicable fournit cette procédure. La procédure exacte de réglage, d'utilisation, de remise à zéro ou d'étalonnage dépend du mouvement et de la disposition des commandes de la montre, ces procédures restent en dehors de cette limite des pièces et fonctions.

La comparaison sépare l'explication des pièces des fonctions des compteurs de chronographe , de using the chronograph function et des conseils pour reset chronograph hands .

La comparaison sépare l'explication des pièces des fonctions des compteurs de chronographe, de using the chronograph function et des conseils pour reset chronograph hands. Ces distinctions établissent les limites des tâches pour l'interprétation des sous-cadrans, la séquence d'utilisation, le comportement de réglage et la remise à zéro ou l'étalonnage sans reconstruire ces tâches adjacentes ici.

Tâche Ce que cette page couvre Ce qui reste hors du champ Pourquoi la limite importe
Explication des pièces Noms des pièces visibles et fonction attribuée à chaque pièce La séquence d'actions utilisée pour actionner ces pièces Préserve le focus sur l'attribut d'identification d'un composant et de sa fonction plutôt que sur l'exécution d'une tâche.
Interprétation des sous-cadrans Sous-cadrans en tant que pièces visibles et catégories d'informations qu'ils affichent Interprétation d'une disposition, d'une échelle, d'une étiquette ou d'une attribution de mouvement spécifique Sépare l'explication des pièces de la détermination de la signification d'un registre particulier.
Utilisation du chronographe Poussoirs en tant que commandes physiques avec des fonctions de chronographe attribuées La séquence d'utilisation pour les actions de démarrage, d'arrêt, de lecture et de remise à zéro Sépare l'identification d'une commande des actions ordonnées nécessaires pour l'utiliser.
Réglage de la montre La couronne en tant que commande physique associée aux fonctions de réglage La séquence applicable pour régler l'heure, la date ou une autre indication prise en charge par le mouvement Sépare la fonction de la couronne en tant que pièce du comportement de réglage déterminé par le mouvement.
Remise à zéro des aiguilles La fonction de remise à zéro dans le contexte de commande du chronographe Tâches de remise à zéro, correction de la position de référence, étalonnage et résolution des problèmes d'alignement des aiguilles Sépare l'identification normale des pièces des procédures correctives qui nécessitent des instructions spécifiques au mouvement.

Le guide des montres chronographes à quartz pour homme fournit la distinction suivante lorsque le besoin du lecteur dépasse les fonctions des pièces pour s'étendre au contexte plus large de la montre ; l'exécution de la tâche doit suivre les instructions applicables au mouvement spécifique.
